6 | Montage
Monter les lames de ressort
46

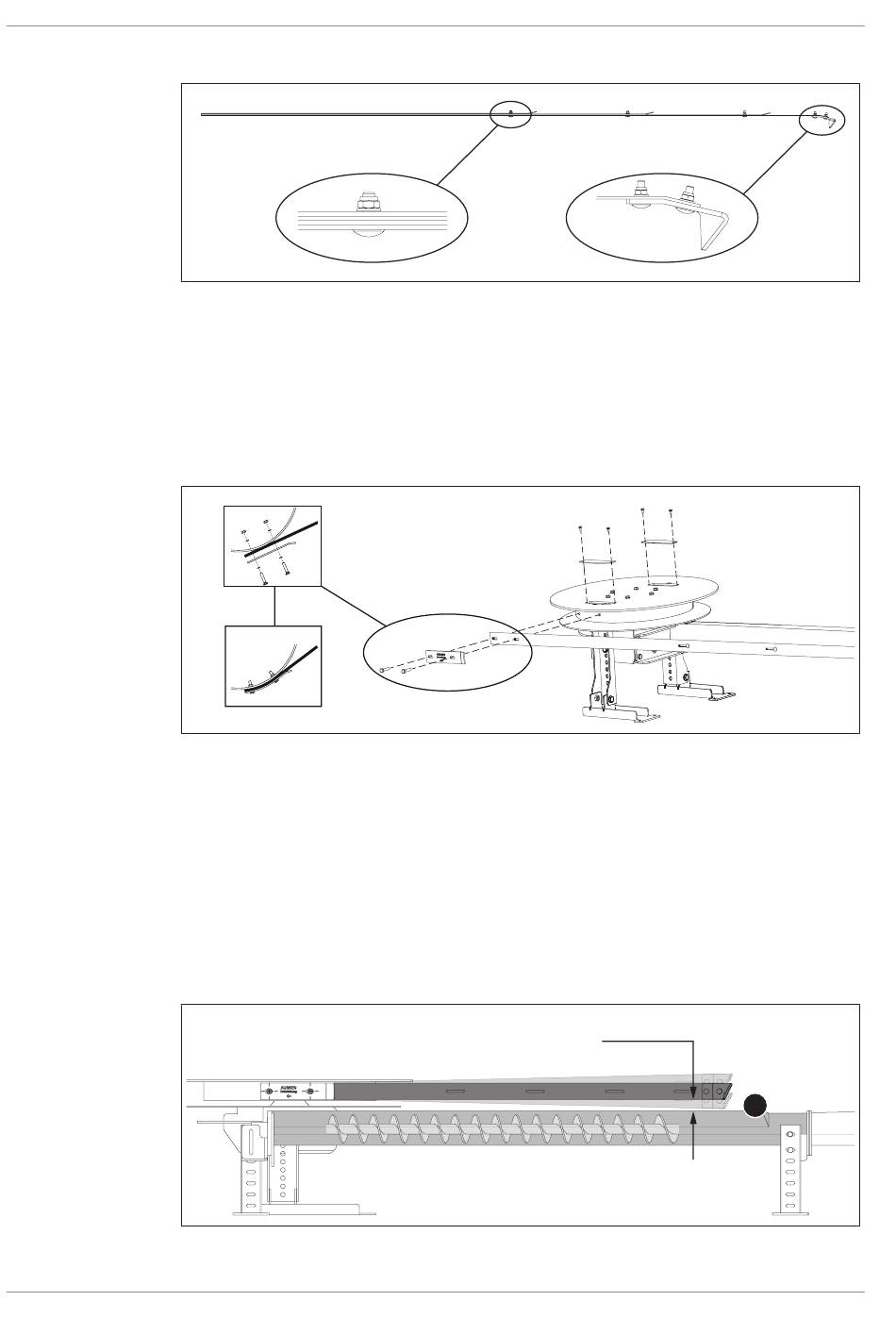

r Visser ensemble les lames de ressort en fonction de leur dimension de manière à
former un bloc, en utilisant la lame de ressort la plus longue de façon à ce que la
courbure soit orientée dans l'autre sens (voir schéma ci-dessus)
Ä ATTENTION : Ne pas encore serrer à fond les raccords à visser
Ä Le nombre de pièces nécessaires varie en fonction des dimensions du silo
r Monter le crochet de déchirement sur la lame de ressort la plus longue comme sur
l'illustration
r Monter le bloc ressorts avec la plaque de serrage sur la bague de la tête du
mélangeur
- 2 vis 6 pans M12 × 55 par côté
Ä La courbure de la plaque de serrage doit être dirigée à l'inverse de la tête du
mélangeur.
r Serrer en alternance les assemblages vissés gauche et droit de 2 - 3 tours chacun
jusqu'à ce que le bloc ressorts soit en contact avec la bague de la tête de mélange
r Répéter ces étapes pour chaque bloc ressorts
r Monter les tôles de protection sur la tête du mélangeur
- 2 vis 6 pans M8 × 16 par tôle de protection
M2070323_fr | Instructions de montage et mode d'emploi FBR-G2 / GAR-G2
