M2070323_fr | Instructions de montage et mode d'emploi FBR-G2 / GAR-G2

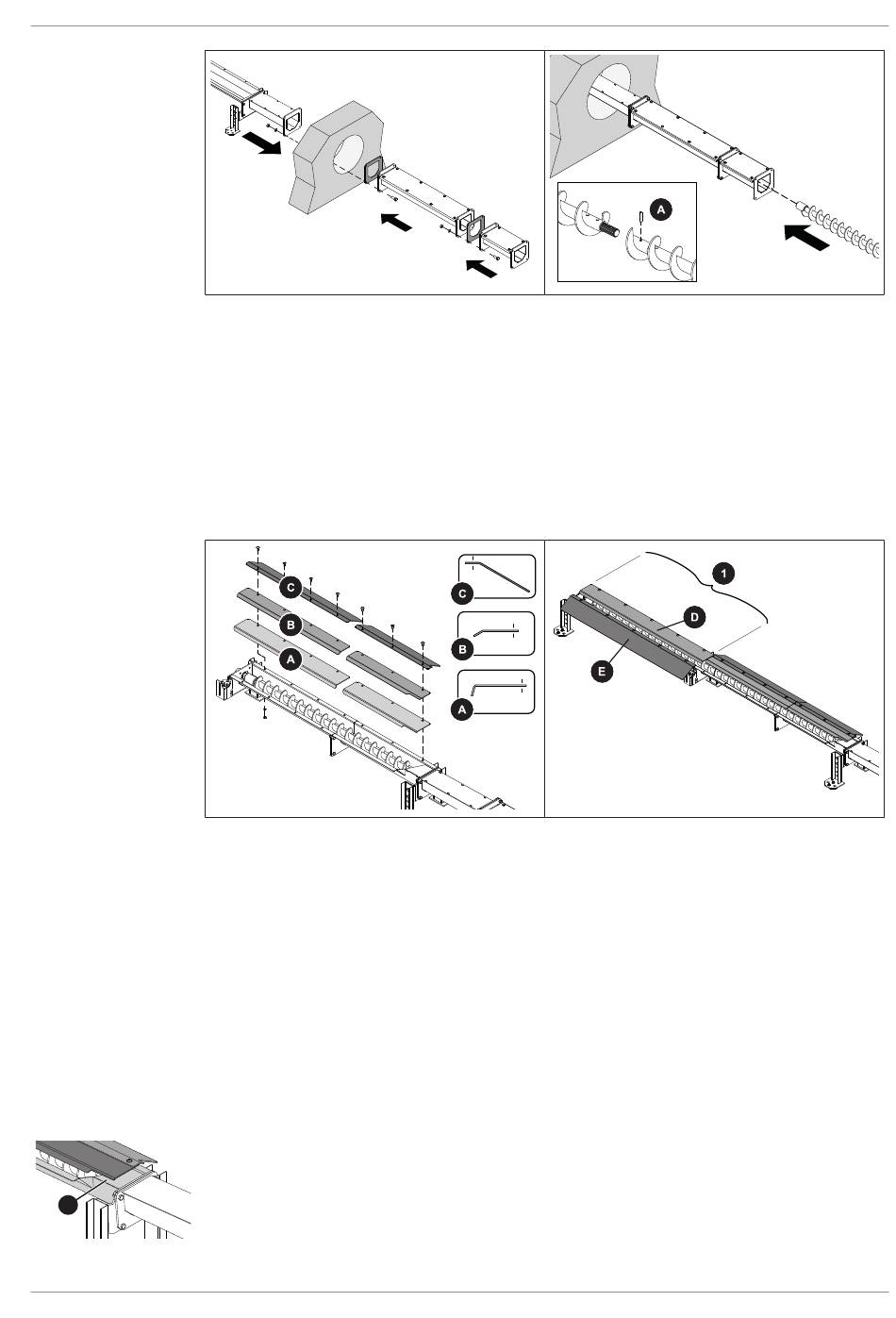

r Positionner les bacs dans le silo selon le plan d'installation
r Monter les bacs fermés avec une garniture en fibre céramique sur le bac de transfert
- 4 vis 6 pans M12 x 35 par raccord à bride
Ä Ce faisant, veiller au bon alignement des bacs
r Connecter les vis de transfert en version modulaire avec une goupille de serrage (A)
Ä Goupille de serrage Ø 8 x 40 sur vis sans fin Ø 110 mm
Ä Goupille de serrage Ø 10 x 60 sur vis sans fin Ø 150 mm
r Enfiler la vis de transfert dans le bac côté chaufferie
Monter les tôles de protection suivantes sur le bac ouvert avec des vis cylindriques à tête
bombée M10 × 25 :
▪ Tôle de protection des granulés (A) sur la version granulés
▪ Tôle de protection du bois déchiqueté (B) sur la version bois déchiqueté
▪ Tôle d'avance (C) sur la version sans faux-plancher
Sur le bac de la surlongueur (1) :
▪ Tôle de protection des granulés (D)
▪ Tôle d'avance (E) sur le côté opposé sur la version sans faux-plancher
REMARQUE ! Consulter l'aperçu de la disposition des bacs,
Ü "Aperçu de la disposition des bacs" [} 26]
avec surlongueur" [} 28]
REMARQUE ! L'extrémité arrière de la tôle de protection repose sur l'arête
coupante (F) du bac ouvert.
Ü "Aperçu de la disposition des bacs
resp.
Montage | 6
31
