5.8.2 Quantité d'eau de chauffage minimale
La chaudière est conçue de sorte qu'un limiteur de débit avec régulateur
de pression différentielle ne soit pas nécessaire.
5.8.3 Raccordement du départ et du retour
Pour la maintenance et l'entretien de la chaudière au sol, monter une
vanne d'isolement chauffage sur le départ et le retour.
Les raccords de retour et de départ sont montés en usine.
▶ Monter le tuyau de départ sur le départ [1] sans tension.
▶ Monter le tube de retour sur le retour [2] sans tension.
1

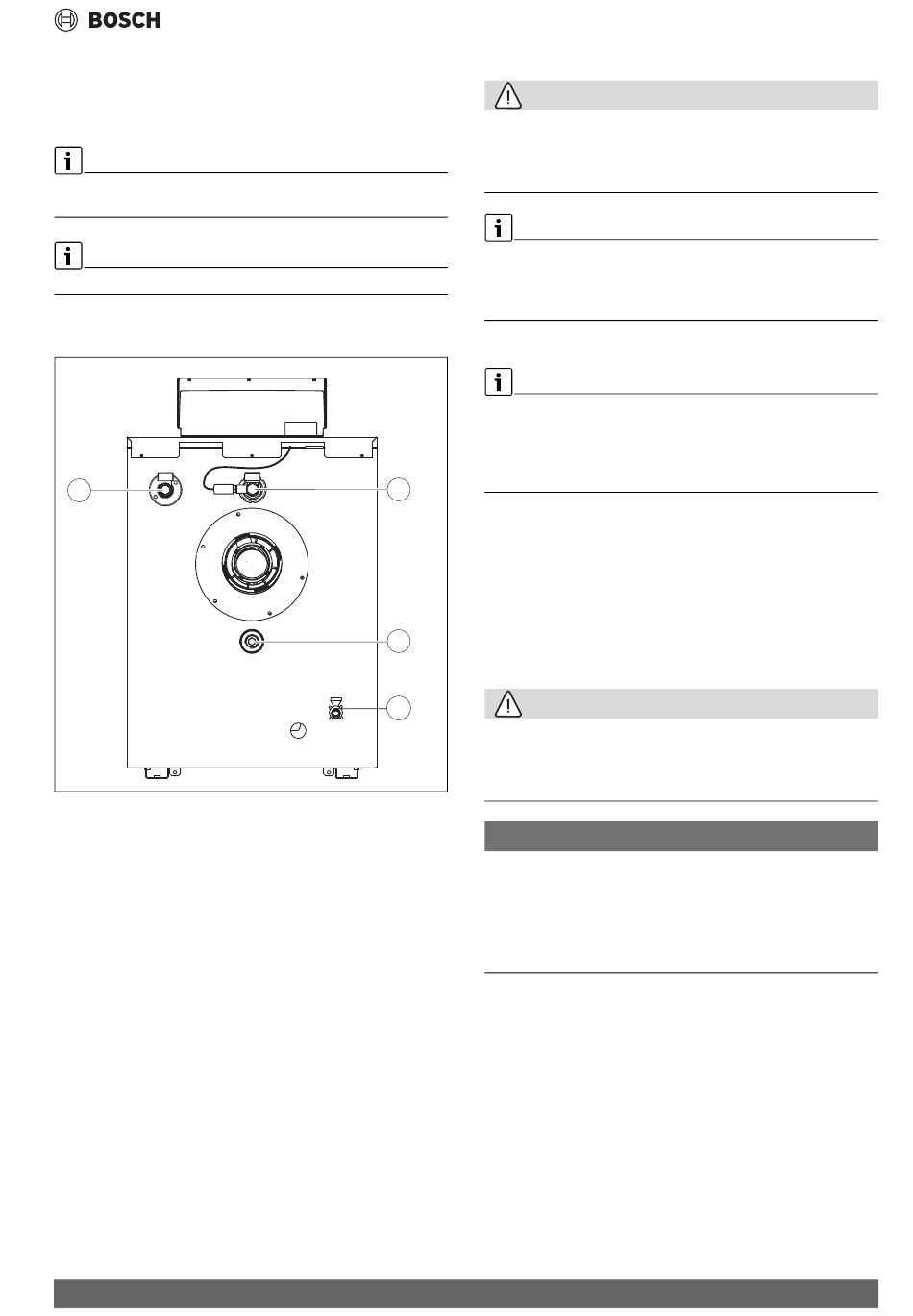

Fig. 14 Montage du départ (VK) et du retour (RK)
[1] Pièce de raccordement de départ/raccordement de sécurité
[2] Buse de raccordement de retour
[3]

Robinet de remplissage et de vidange

[4] Raccordement de gaz
5.8.4 Raccorder le départ de sécurité
Nous conseillons de raccorder un kit de sécurité chaudière (accessoire)
au raccordement prévu sur le raccordement départ (fig. 14 [1]).
5.8.5 Raccordement sur site du vase d'expansion et du robinet de
remplissage et de vidange
Raccordement du vase d'expansion (AG)
Pour sécuriser une chaudière, il est possible d'adapter un vase d'expan-
sion (AG) au raccord ¾" du tube retour conformément à la norme
EN 12828.
▶ Installer le vase d'expansion sur le retour avant la pompe pour le
maintien de la pression du système.
Condens 7000 F – 6720868730 (2023/09)
Raccorder le robinet de remplissage et de vidange (KFE) sur place
PRUDENCE
Risques pour la santé dus à la pollution de l'eau potable !
▶ Respecter impérativement les prescriptions et normes locales spéci-
fiques pour éviter la pollution de l'eau potable.
▶ En Europe, respecter la norme EN 1717.
La conduite d'eau (robinet d'eau) et l'installation de chauffage (robinet
de remplissage et de vidange) doivent être raccordés de manière fixe,
conformément à la norme EN 1717. Un dispositif de sécurité doit être
utilisé.
▶ Installer un robinet de vidange dans le retour.
Lors de l'installation de la chaudière sans accessoire de ballon, utiliser le
raccordement pour le robinet de remplissage et de vidange (fig. 14
[3]).
Lors d'une installation avec un ballon, utiliser le raccordement de rem-
plissage conformément aux instructions de montage du ballon.
2
5.9 Remplissage de l'installation de chauffage, contrôle
d'étanchéité et purge de l'installation
Avant la mise en service, contrôler l'étanchéité de l'installation de chauf-
fage pour éviter les fuites pendant le fonctionnement de l'installation.
Afin d'assurer une bonne purge :
▶ Ouvrir tous les circuits, vannes thermostatiques et clapets anti-ther-
3
mosiphon avant le remplissage.
▶ Ouvrir tous les purgeurs.
4
PRUDENCE
Risques pour la santé dus à la pollution de l'eau potable !
▶ Respecter impérativement les prescriptions et normes locales spéci-
fiques pour éviter la pollution de l'eau potable.
0010007449-002
▶ En Europe, respecter la norme EN 1717.
AVIS
Dommages matériels dus à des variations de température
importantes !
En rajoutant de l'eau de chauffage froide dans une chaudière chaude, les
chocs thermiques peuvent provoquer des fissures.
▶ Ne remplir l'installation de chauffage qu'à froid. Température de
départ maximale 40 °C.
Installation
