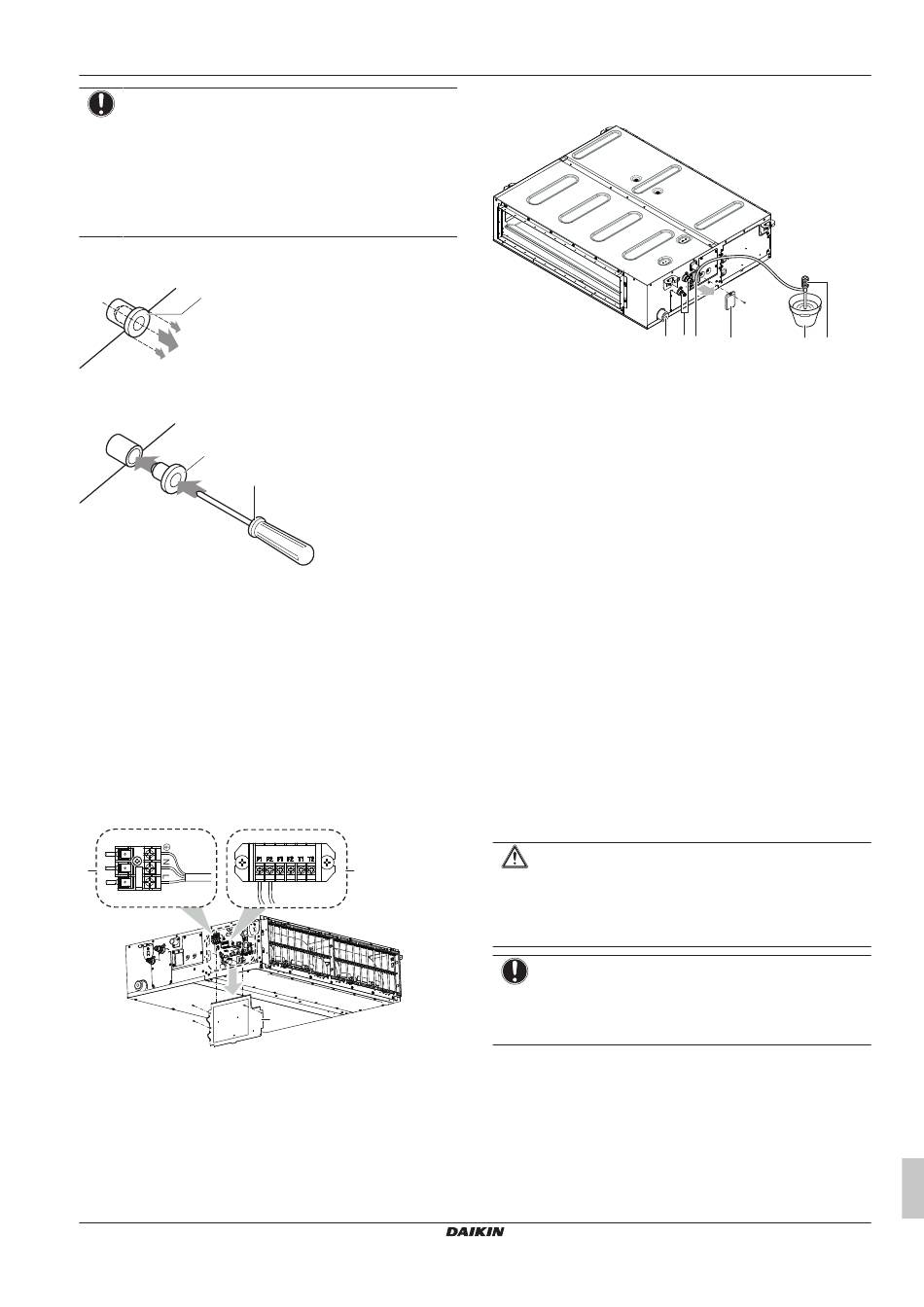

REMARQUE
▪ Ne retirez PAS le bouchon du tuyau de purge. De l'eau
risque de s'échapper.
▪ Utilisez la sortie
l'évacuation de l'eau avant entretien.
▪ Insérez et retirez doucement le bouchon de vidange.
Une force excessive pourrait déformer la prise de
purge de l'égouttoir.
Retirez le bouchon.
▪ Ne faites PAS coulisser le bouchon dans le tuyau.
a
Enfoncez le bouchon.
▪ Positionnez le bouchon et fixez-le à l'aide d'un tournevis Philips.
a
b
a Bouchon de purge
b Tournevis Philips
Recherche de fuites d'eau
La procédure diffère selon que l'installation du système est déjà
terminée ou non. Lorsque l'installation du système n'est pas encore
terminée, il faut connecter temporairement l'interface utilisateur et
l'alimentation électrique à l'unité.
Lorsque l'installation du système n'est pas encore terminée
1 Branchez provisoirement le câblage électrique.
▪ Retirez le couvercle d'entretien (c).
▪ Raccordez l'alimentation électrique (a).
▪ Raccordez l'interface utilisateur (b).
▪ Remontez le couvercle d'entretien.
a
a Bornier d'alimentation
b Bornier de l'interface utilisateur
c Couvercle d'entretien avec schéma de câblage
2 Branchez l'alimentation électrique.
3 Démarrez le fonctionnement du ventilateur uniquement (voir le
guide de référence ou le manuel d'entretien de l'interface
utilisateur).
4 Retirez le couvercle de l'entrée d'eau (1 vis).
FXSA15~140A2VEB
Conditionneur d'air à système VRV
3P599602-1B – 2020.10
de vidange uniquement pour
b
c

13 Installation de la tuyauterie

5 Versez graduellement environ 1 l d'eau par l'entrée d'eau et
vérifiez s'il y a des fuites.
e
a Entrée d'eau
b Pompe portable
c Couvercle d'entrée d'eau
d Seau (ajout d'eau par l'entrée d'eau)
e Sortie de purge pour entretien
f Tuyaux de réfrigérant
6 Coupez l'alimentation électrique.
7 Débranchez le câblage électrique.
▪ Retirez le couvercle d'entretien.
▪ Débranchez l'alimentation électrique.
▪ Débranchez l'interface utilisateur.
▪ Remontez le couvercle d'entretien.
Lorsque l'installation du système est déjà encore terminée
1 Démarrez le fonctionnement du refroidissement (voir le guide
de référence ou le manuel d'entretien de l'interface utilisateur).
2 Versez graduellement environ 1 l d'eau par l'entrée d'eau et
vérifiez s'il y a des fuites (voir
terminée" [ 4 17]).
n'est pas encore
13 Installation de la tuyauterie
13.1 Préparation de la tuyauterie de
réfrigérant
13.1.1 Exigences de la tuyauterie de réfrigérant
ATTENTION
La tuyauterie DOIT être installée conformément aux
instructions données
[ 4 17]. Seuls les raccords mécaniques (par ex.
tuyauterie"
les raccords brasés + évasés) conformes à la dernière
version de la norme ISO14903 peuvent être utilisés.
REMARQUE
La tuyauterie et les autres pièces sous pression devront
être conçues pour le réfrigérant. Utilisez du cuivre sans
couture désoxydé à l'acide phosphorique pour le fluide de
refroidissement.
▪ La quantité de matériaux étrangers à l'intérieur des tuyaux (y
compris les huiles de fabrication) doit être ≤ 30 mg/10 m.
Diamètre de la tuyauterie de réfrigérant
Pour les raccords de tuyauterie de l'unité intérieure, utilisez les
diamètres de tuyauterie suivants:
f a c d b
"Lorsque l'installation du système
dans "13 Installation de
Manuel d'installation et de fonctionnement
la
