12 Installation de l'unité
c
Vis de fixation
3 Enroulez du ruban d'aluminium autour de la bride et du raccord
de conduit. Assurez-vous qu'il n'y a pas de fuite d'air à aucune
autre connexion.
4 Isolez la gaine pour éviter la formation de condensation. Utilisez
de la laine de verre ou de la mousse de polyéthylène de 25 mm
d'épaisseur.
▪ Filtre. Veillez à attacher le filtre à air à l'intérieur du passage d'air
côté entrée. Utilisez un filtre à air dont l'efficacité de filtrage est
≥50% (technique gravimétrique).

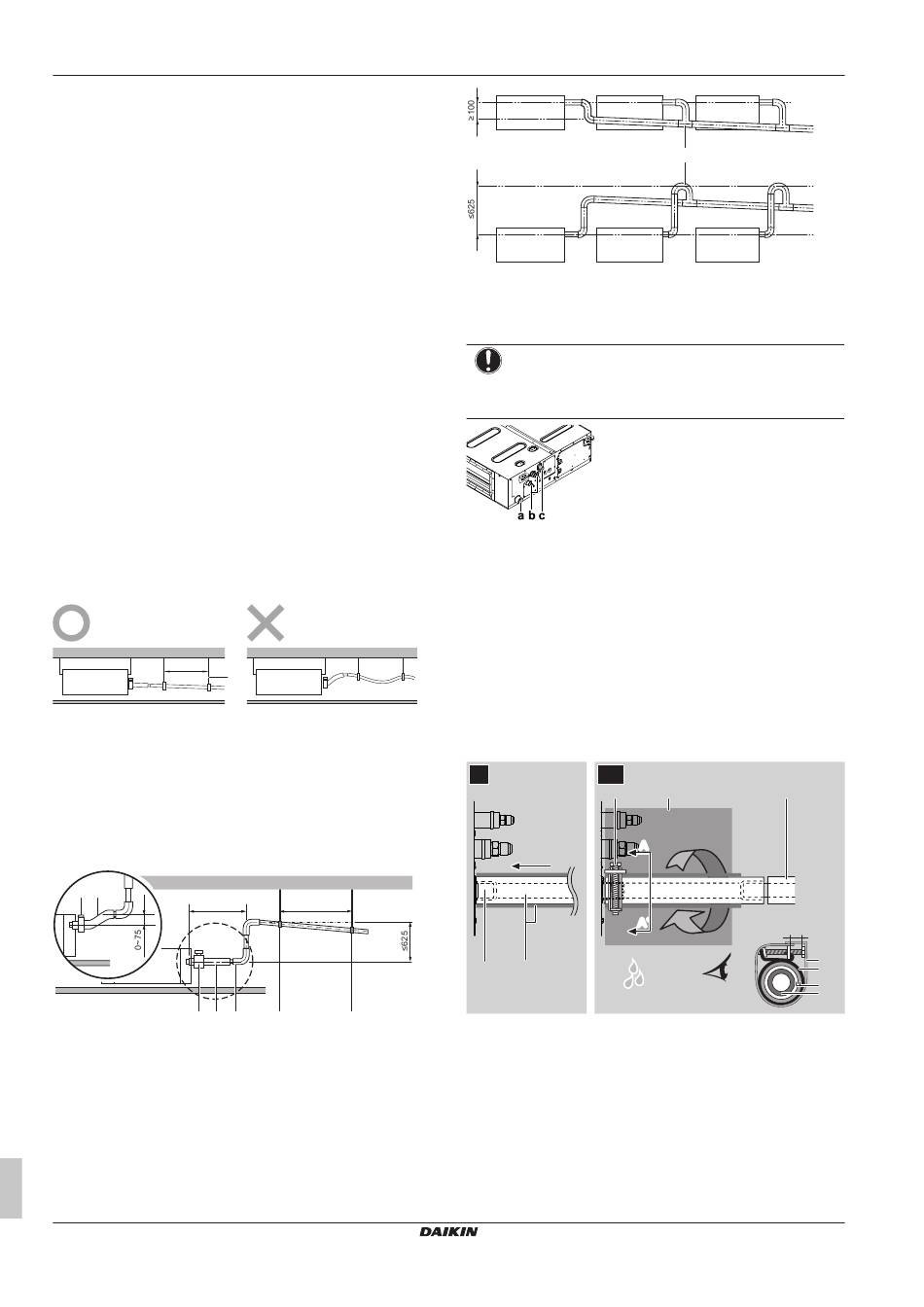

12.2.3
Consignes pour l'installation de la
tuyauterie de purge
Assurez-vous que l'eau de condensation peut être évacuée
correctement. Cela implique:
▪ Directives générales
▪ Raccordement de la tuyauterie de purge à l'unité intérieure
▪ Recherche de fuites d'eau
Directives générales
▪ Longueur du tuyau. Veillez à ce que la tuyauterie soit la plus
courte possible.
▪ Taille des tuyaux. La taille du tuyau doit être égale ou supérieure
à celle du tuyau de raccordement (tuyau en vinyle de 20 mm de
diamètre nominal et de 26 mm de diamètre extérieur).
▪ Pente. Assurez-vous que la tuyauterie de purge a une pente (d'au
moins 1/100) pour éviter que l'air ne soit emprisonné dans la
tuyauterie. Utilisez des barres de suspension comme illustré.
1~1.5 m
a
Barre de suspension
O
Autorisé
X
Non permis
▪ Condensation. Prenez des mesures contre la condensation.
Isolez la tuyauterie de purge complète dans le bâtiment.
▪ Tuyauterie ascendante. Si nécessaire, vous pouvez installer la
tuyauterie ascendante pour rendre la pente possible.
▪ Inclinaison du flexible de purge: 0~75 mm pour éviter le stress
sur la tuyauterie et pour éviter des bulles d'air.
a
b
≤300
a
b
a
Collier métallique (accessoire)
b
Flexible de purge (accessoire)
c
Tuyauterie d'évacuation ascendante (tuyau en vinyle
Ø20 mm nominal et Ø26 mm extérieur)
d
Barres de suspension (à fournir)
▪ Combinaison des tuyaux de purge. Vous pouvez combiner les
tuyaux de purge. Veillez à utiliser des conduits de purge et
raccords en T avec une jauge correcte pour la capacité de
fonctionnement des unités.
Manuel d'installation et de fonctionnement
16
a
1000~1500
(mm)
c
d
d
a
Raccord en T
Raccordement de la tuyauterie de purge à l'unité
intérieure
REMARQUE
Un branchement incorrect du flexible de purge peut
provoquer des fuites et endommager l'emplacement
d'installation et la zone environnante.
a
Sortie de purge pour entretien
b
Tuyaux de réfrigérant
c
Raccord du tuyau de purge
1 Poussez le flexible de purge aussi loin que possible sur le
raccord du tuyau de purge.
2 Serrez le collier métallique jusqu'à ce que la tête de la vis fasse
moins de 4 mm de la partie collier métallique.
3 Assurez-vous de l'absence de fuites d'eau (voir
d'eau" [ 4 17]).
fuites
4 Enveloppez le grand patin d'étanchéité (=isolation) autour du
collier en métal et du flexible de purge, puis fixez-le avec des
attaches.
5 Branchez le tuyau de purge au flexible de purge.
1
2~6
c
2
A
A
1
A'
A'
a
b
3
a
Raccord du raccord de tuyau (fixé à l'unité)
b
Flexible de purge (accessoire)
c
Collier métallique (accessoire)
d
Grand patin d'étanchéité (accessoire)
e
Tuyauterie de purge (à fournir)
a
(mm)
"Recherche de
d
e
4
5
≤4 mm
d
c
A-A'
b
a
FXSA15~140A2VEB
Conditionneur d'air à système VRV
3P599602-1B – 2020.10
