12 Installation de l'unité
2,5 m si le ventilateur est recouvert (par ex. faux-plafond,
grille ...)
a Plafond
b Surface du sol
c Espace de maintenance
▪ Grille d'évacuation. Hauteur d'installation minimale requise de la
grille d'évacuation ≥1,8 m.

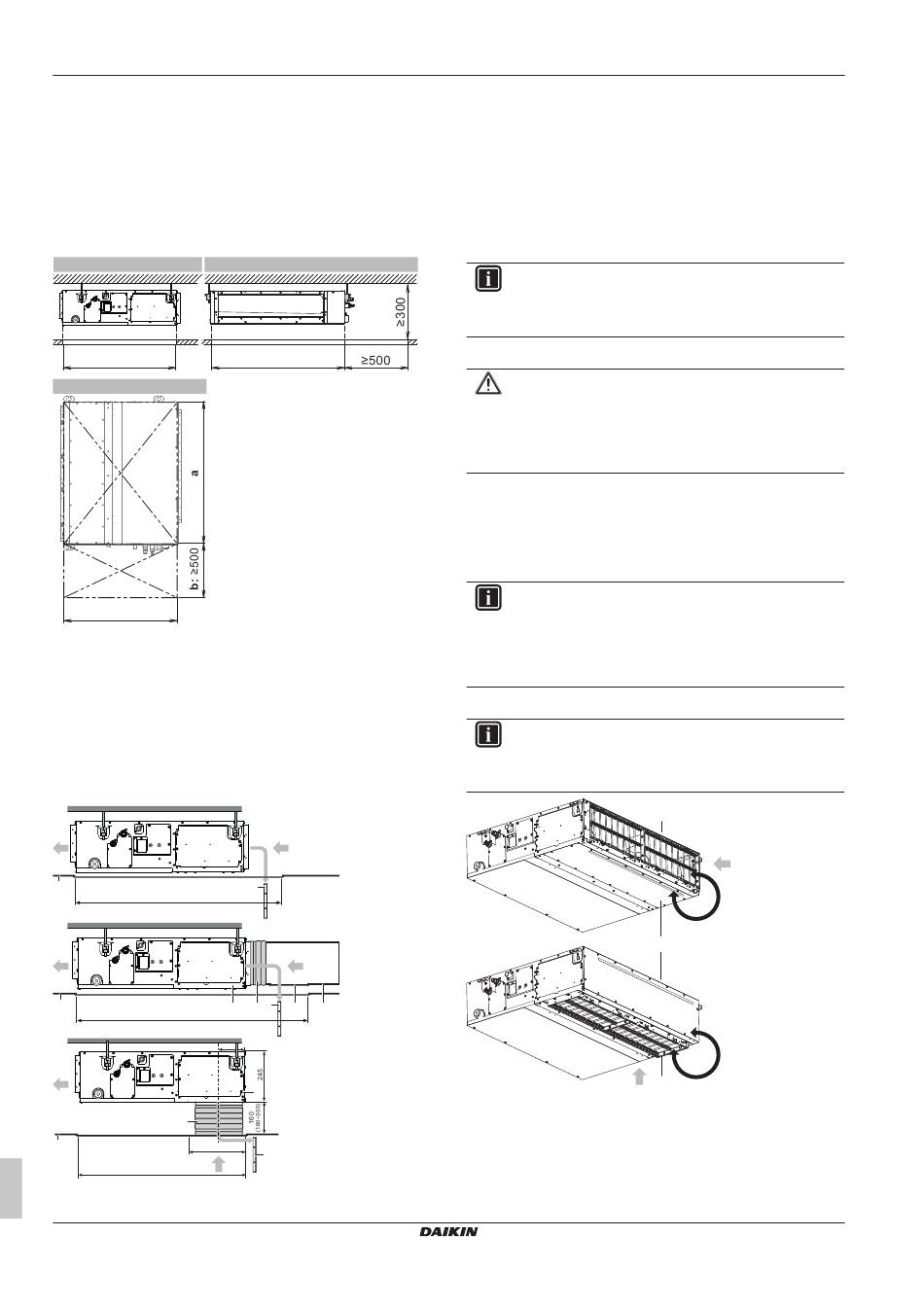

Espace de service et taille de l'ouverture du plafond
Veillez à ce que l'ouverture du plafond soit suffisamment grande
pour assurer un dégagement suffisant pour l'entretien et le service.
A
800
C
800
A Vue de côté: tuyauterie de réfrigérant, tuyauterie
d'évacuation, boîtier de commande
B Vue de côté: entrée d'air
C Vue du dessus
a Ouverture au plafond
Classe 15~32: 550 mm
Classe 40~50: 700 mm
Classe 63~80: 1000 mm
Classe 100~125: 1400 mm
Classe 140: 1550 mm
b Espace service
Options d'installation
A
a
b
≥1100
B
a
b
≥1100
C
125
g
a
h
≥460
b
≥800
A Aspiration arrière standard
Manuel d'installation et de fonctionnement
14
B
a
(mm)
c
c
e d
g
f
f
c
(mm)
B Installation avec conduit en toile arrière et ouverture pour
entretien de conduit
C Installation avec conduit inférieur en toile et grille d'entrée
d'air
a Surface au plafond
b Ouverture au plafond
c Filtre à air
d Conduit d'entrée d'air
e Ouverture pour entretien de la conduite
f Plaque interchangeable
g Connexion en toile pour panneau d'admission d'air (non
fourni)
h Ouverture du panneau d'admission d'air (non fourni)
INFORMATIONS
Certaines options peuvent nécessiter un espace de service
supplémentaire. Se reporter au manuel d'installation de
l'option utilisée avant l'installation.
Exigences de surface de plancher minimales
ATTENTION
La charge totale de réfrigérant dans le système ne peut
pas dépasser les exigences de surface minimale au sol de
la plus petite pièce desservie. Pour les exigences de
surface minimale au sol des unités intérieures, voir le
manuel d'installation et d'utilisation de l'unité extérieure.
12.2 Montage de l'unité intérieure
12.2.1 Consignes lors de l'installation de l'unité
intérieure
INFORMATIONS
Equipement en option.
l'équipement en option, lisez également le manuel
d'installation de l'équipement en option. Selon le site, il
peut être plus facile d'installer l'équipement en option avant
toute chose.
Options d'installation
INFORMATIONS
L'unité peut être utilisée avec une aspiration inférieure en
remplaçant la plaque interchangeable par la plaque de
fixation des filtres à air.
a Plaque de fixation des filtres à air avec filtre(s) à air
b Plaque interchangeable
Lors de l'installation de
a
b
a
FXSA15~140A2VEB
Conditionneur d'air à système VRV
3P599602-1B – 2020.10
