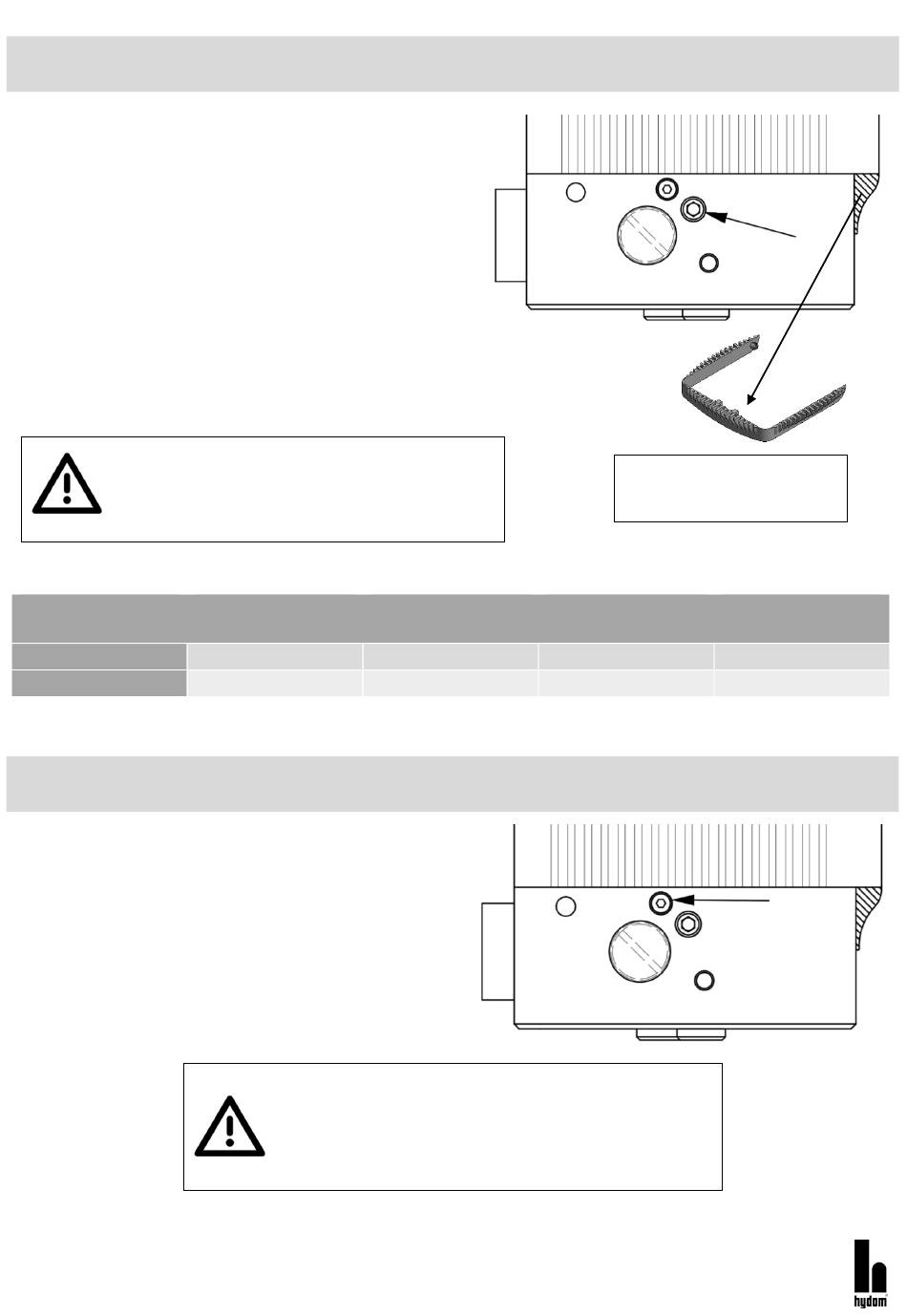

RÉGULATION DE BLOCAGE
Le groupe hydraulique Hydom 4GB est livrée d'usine configurée
sans verrouillage.
Pour régler les autres options, vous devrez ouvrir ou fermer le
robinet A et/ou le robinet B à l'aide d'une clé Allen de 4 mm. Les
robinets sont situés à côté des papillons de vitesse (voir page 4).
Attention : ne pas confondre les ajusteurs de verrouillage (4 mm)
avec les ajusteurs de vitesse (2,5 mm).
•
Robinet côté fiche rouge → Régule le verrouillage du
circuit B.
•
Robinet côté fiche verte → Régule le blocage du circuit A.
•
Robinet fermé → Serrez jusqu'à ce qu'il s'arrête.
•
Robinet ouvert → Une fois le robinet serré, dévissez-le d'un tour et demi.
AVERTISSEMENT: Lors du desserrage des sélecteurs,
évitez de desserrer plus de 2 tours, car cela pourrait
provoquer une fuite d'huile et rendre l'équipement
inutilisable.
MODE DE BLOCAGE
BLOCAGE A
BLOCAGE B
RÉGULATION DE LA VITESSE
Pour réguler la vitesse de le groupe hydraulique, l'étrangleur situé
de chaque côté de la pompe doit être vissé avec une clé Allen de
2,5 mm.
• Etrangleur côté prise rouge → Régule la vitesse du circuit A.
• Etrangleur côté fiche verte → Régule la vitesse du circuit B.
PAS DE BLOCAGE
OUVERT
OUVERT
AVERTISSEMENT: Lorsque vous desserrez les dispositifs de
réglage, veillez à ce qu'ils ne dépassent pas de la paroi de
l'équipement, car cela pourrait provoquer des fuites d'huile et
rendre l'équipement inutilisable. Réglage de 1/4 de tour à 1/4 de
tour.
BLOCAGE DOUBLE
FERMÉ
FERMÉ
-14-
ATTENTION: Pour accéder aux
régulateurs, retirez le couvercle
avant.
VERROUILLAGE DE
A
FERMÉ
OUVERT
VERROUILLAGE DE
B
OUVERT
FERMÉ
