3

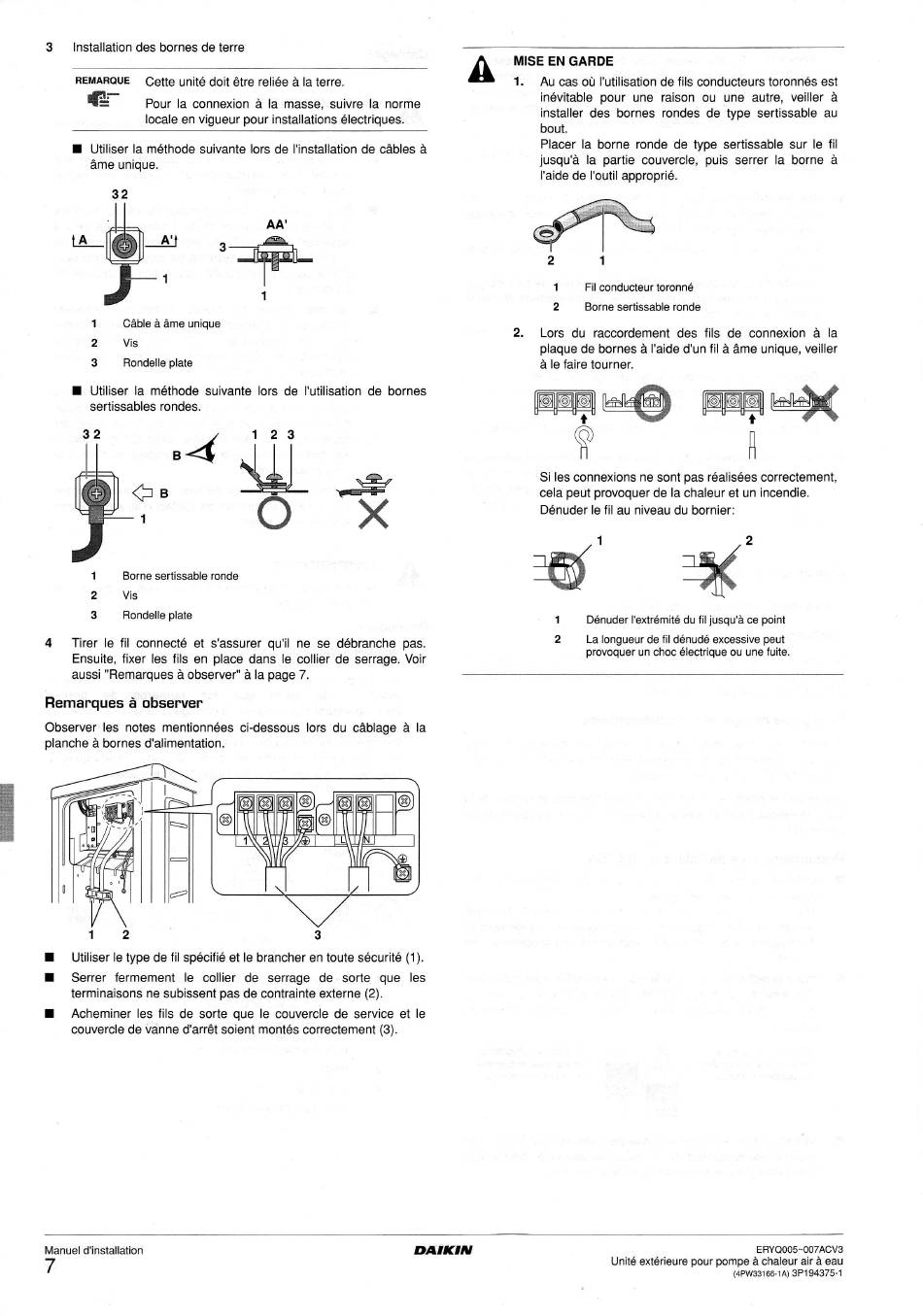

Installation des bornes de terre
REMARQUE
Cette unité doit être reliée à la terre.
tr
Pour la connexion à la masse, suivre la norme
locale en vigueur pour installations électriques.
I Utiliser la méthode suivante lors de l'installation de câbles à
âme unique.
3 2
t l
'-l-l--
AA'
-@-
=-;Ë_-
T -.'
l*
t 1
1
Câble à âme unique
2
Vis
3
Rondelle olate
I Utiliser la méthode suivante lors de I'utilisation de bornes
sertissables rondes.
1
Borne sertissable ronde
2
Vis
3
Rondelle olate
4
Tirer le fil connecté et s'assurer qu'il ne se débranche pas.
Ensuite, fixer les fils en place dans le collier de senage. Voir
aussi "Remarques à observer" à la page 7.
Remarques à observer
Observer les notes mentionnées
ci-dessous lors du câblage à la
Dlanche à bornes d'alimentation.
Utiliser le type de f il spécif ié et le brancher en toute sécurité (1 ).
Serrer fermement le collier de serrage de sorte que les
terminaisons ne subissent pas de contrainte externe (2).
Acheminer les fils de sorte que le couvercle de service et le
couvercle de'ùanne d'àrrêt soient montés correctement (3).
MISE EN GARDE
1. Au cas où I'utilisation de fils conducteurs toronnés esr
inévitable pour une raison ou une autre, veiller à
installer des bornes rondes de type sertissable au
bout.
Placer la borne ronde de type sertissable sur le fil
jusqu'à la partie couvercle, puis serrer la borne à
I'aide de l'outil approprié.
2
1
2
1
Fil conducteur toronné
Borne serlissable ronde
3 2
t
1 2 3
l _
B < J l l
ct -3
-:E- Æ
r,o x
ry'
2. Lors du raccordement des fils de connexion à la
plaque de bornes à l'aide d'un fil à âme unique, veiller
à le faire tourner.
ry@ ry@{
Si les connexions ne sonî pas réallsées correctement,
cela peut provoquer de la chaleur et un incendie.
Dénuder le fil au niveau du bornier:
%'
Dénuder I'extrémité du tiljusqu'à ce point
La longueur de fil dénudé excessive peut
provoquer un choc électrique ou une fuite.
1
2
I
E
T
r
T
I
I
DA'K'N
Manuel d'installation
7
Unité extérieure pour pompe à chaleur air à eau
(4PW33166-1A)
3P194375-1
