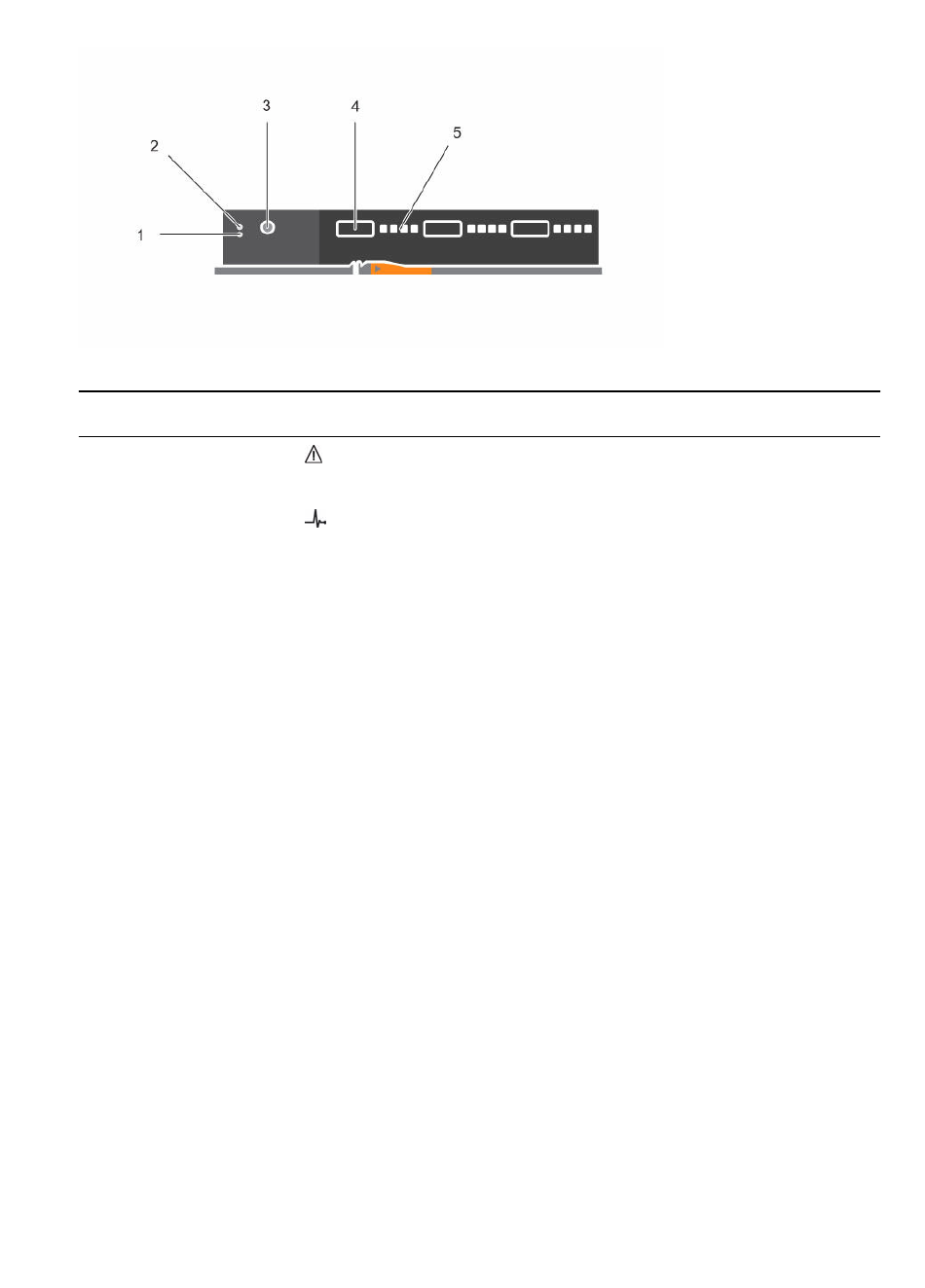

Figure 3. Fonctions et voyants des modules EMM du Boîtier d'extension SC180
élément Commande/
Fonction
1 Voyant de
panne
2 Voyant
d'alimentation
3 Port de la
console
4 Ports SAS
5 Voyants
d'activité SAS
Fonctions et voyants des modules de ventilation des Boîtier d'extension
SC180
Les Boîtiers d'extension SC180 comprennent cinq modules de ventilation dans cinq emplacements
d'interface.
À propos du boîtier d'extension Boîtier d'extension SC180
Icon Description
• Éteint : module OK
• Orange : panne de module
• Vert (fixe) : module OK
• Vert (clignotant) : erreur des données vitales du
produit (VPD)
• Éteint : panne de module
— Non disponible pour utilisation par le client
— Se connecte à un contrôleur de stockage.
— Il existe quatre SAS PHY par port SAS.
• Éteint : SAS PHY n'est pas connecté
• Vert fixe : SAS PHY est connecté, mais pas actif
• Vert clignotant : SAS PHY n'est ni connecté ni actif
