Raccordement électrique

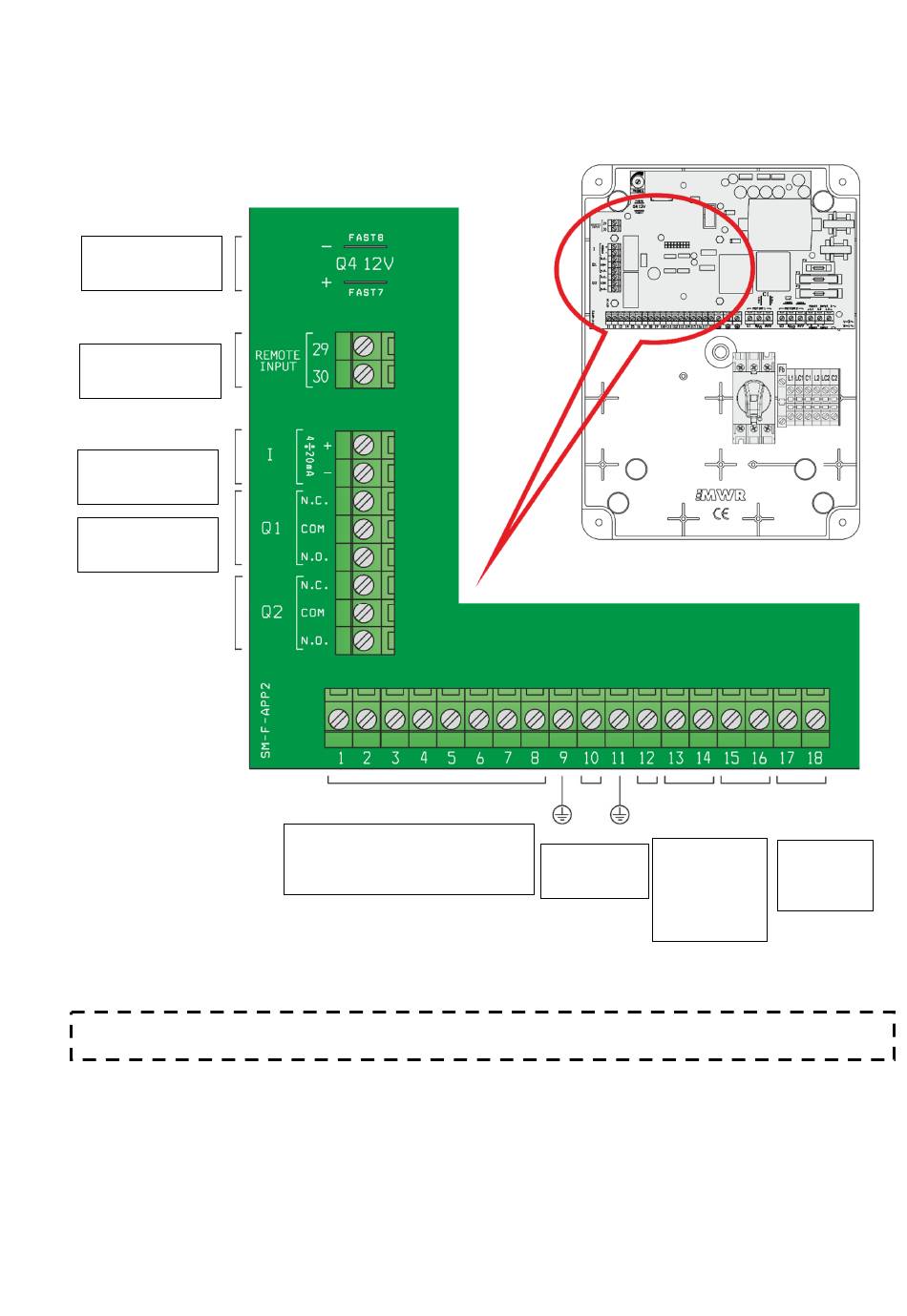

Raccordement des signaux de commande et de protection sur la carte
principale
SORTIE ALARME
SONORE
(12V‐30mA)
CONTACT ENTRÉE
BLOCAGE
À DISTANCE
DISPOSITIF
4‐20mA
ENTREE
RELAIS 1
SORTIE ALARME
(contacts secs)
NB: Pour un fonctionnement correct des sondes de détection de l'eau dans la chambre d'huile (si installées),
assurez-vous que la terre (PE) des pompes est équipotentielle à la terre (PE) du coffret de contrôle.
COMMANDE ET PROTECTION (les connexions
changent en fonction du mode de
fonctionnement ; voir la section des exemples
d'installation)
46
CONTACT ALARME
SONDE HUMIDITE
THERMOSONDE
POMPE 1 et 2
(NC) POMPE 1 et 2
ENTREE
ENTREE
(shunter si non
connecté)
ALARME
NIVEAU MAX
CONTACT (NO)
ENTREE
