Station de base KEY-RKBS
Guide d'installation

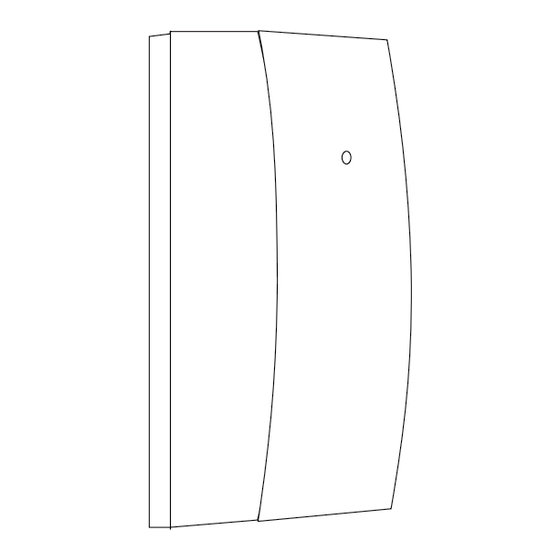

KEY-RKBS est une station de base radio pour le
clavier radio KEY-RKPZ. Elle a pour but de fournir des
transmissions entre le clavier et la centrale. Chaque
station de base peut gérer deux claviers maximum.
La station de base communique avec le clavier via la
radio et avec la centrale via une connexion filaire RS485
standard.
Installation de l'appareil
Remarque : pour plus
d'informations, se reporter aux
instructions d'installation du
clavier KEY-RKPZ.
Remarque : avant de procéder
à l'installation, retirer toutes les
sources d'alimentation de la
centrale, y compris les piles.
Trous de
fixation
Entrée du
câble

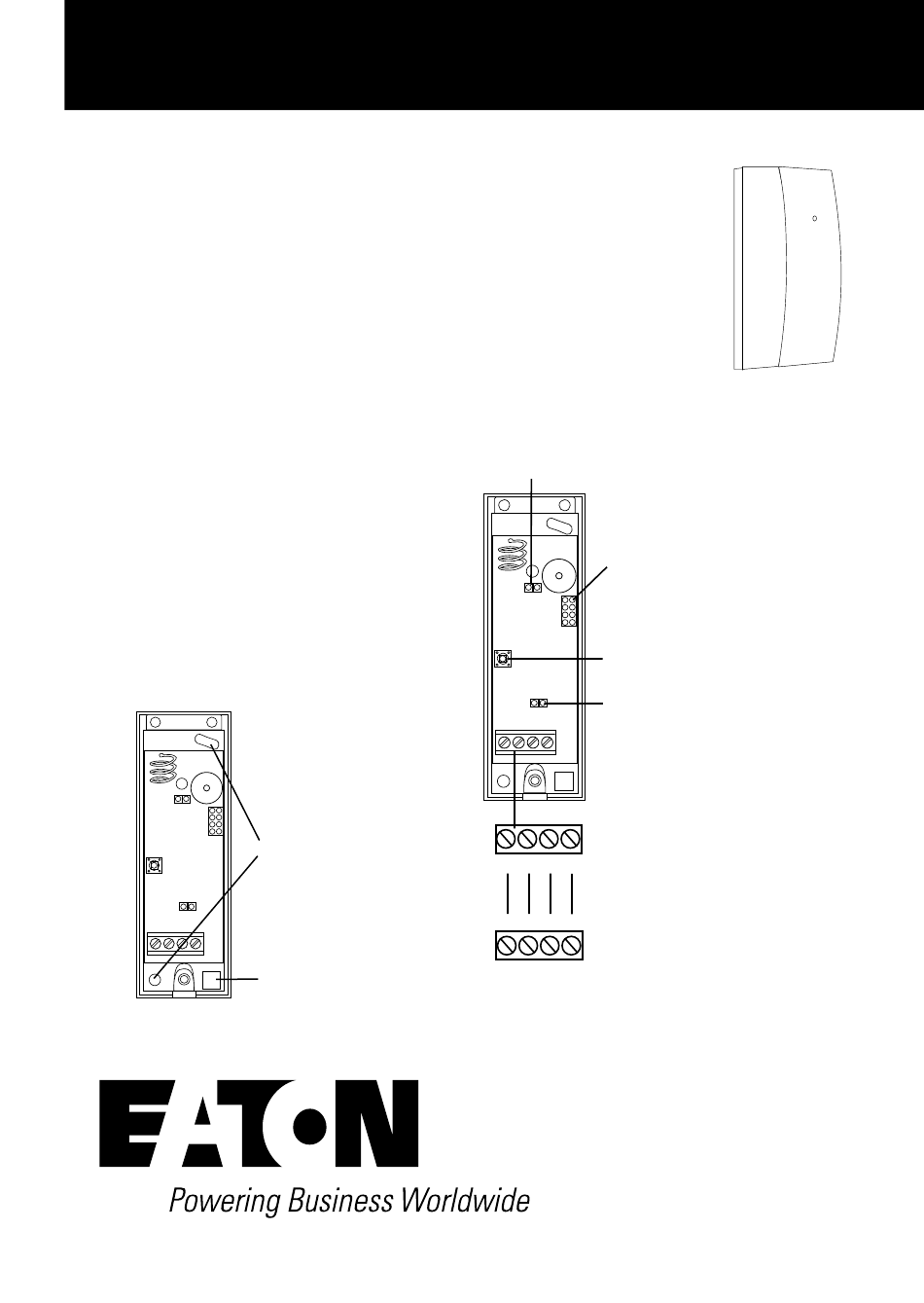

Figure 1. Embase
Le retrait de la connexion désactive
les voyants de communication
Sélectionner une
fréquence radio. Choisir
une position différente
pour chaque station de
base sur le site
Bouton Teach (se référer
aux instructions du clavier
KEY-RKPZ)
Connexion de terminaison
du bus RS485 (se référer
au guide d'installation de
la centrale ou au manuel
technique)
0V 12V A B
Connexion à la centrale
0V 12V A B
Figure 2. Câblage et connexions
