NEC MultiSync LCD2180UX Mode D'emploi

NEC MultiSync LCD2180UX Mode D'emploi

Masquer les pouces

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
®
TM
MultiSync
LCD2180UX

Publicité

loading

Manuels Connexes pour NEC MultiSync LCD2180UX

Sommaire des Matières pour NEC MultiSync LCD2180UX

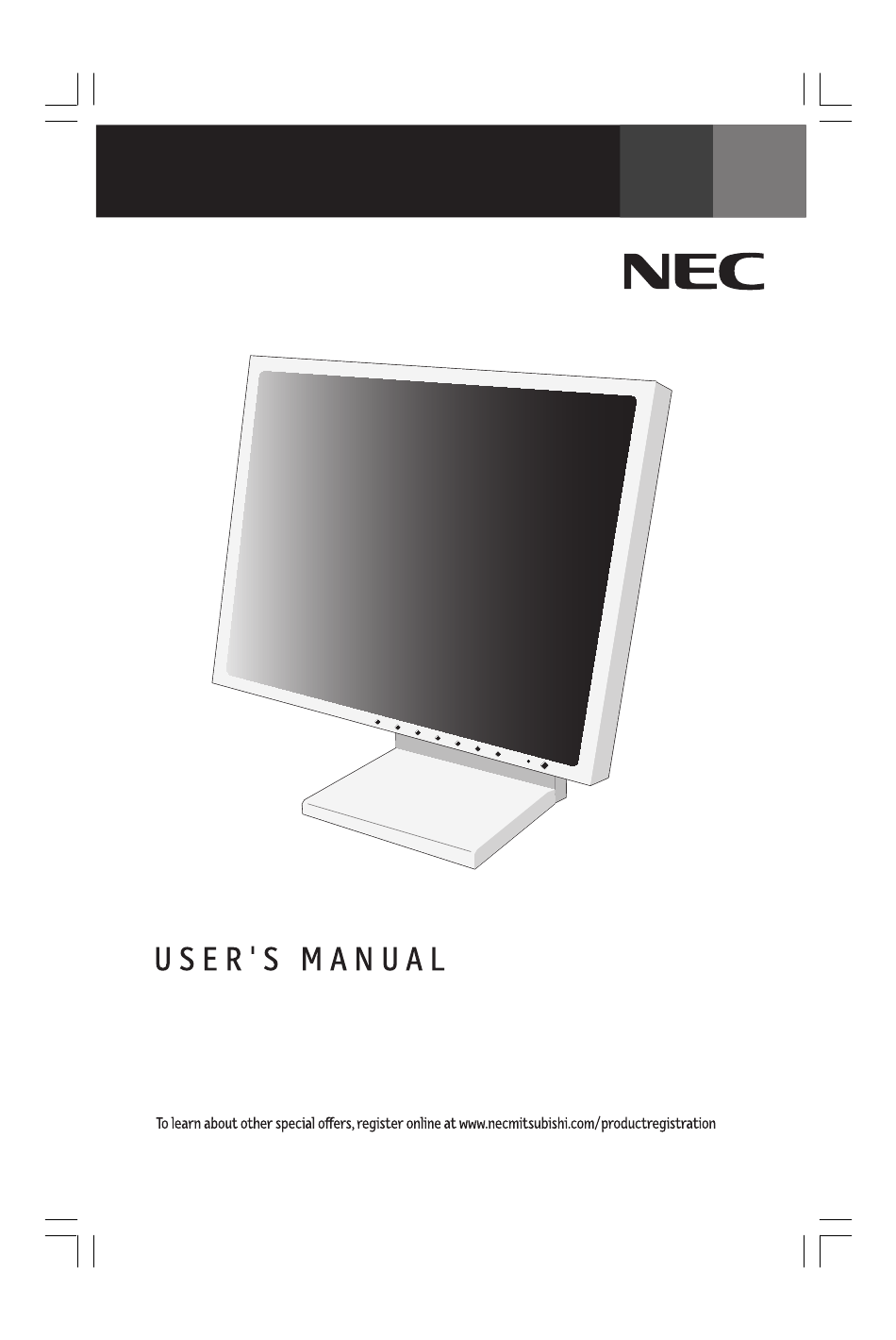

  • Page 1 ® MultiSync LCD2180UX...
  • Page 2 Index Warning ........................1 Contents ......................... 2 Quick Start ......................3 Controls ........................7 Long Cable Compensation Adjustment ............11 Recommended Use ....................12 Specifications ...................... 14 Features ......................... 15 Troubleshooting ....................17 References ......................18 Limited Warranty ....................19 TCO’99 ........................20 TCO’03 ........................
  • Page 3 C22.2 No. 60950. CAN/CSA FCC Information 1. Use the attached specified cables with the MultiSync LCD2180UX (L213E9) color monitor so as not to interfere with radio and television reception. (1) Please use the supplied power cord or equivalent to ensure FCC compliance.
  • Page 4 Contents Your new NEC MultiSync LCD monitor box* should contain the ® following: • MultiSync LCD monitor with tilt/swivel/pivot/adjustable stand 2180UX™ • Power Cord • Video Signal Cable (15-pin mini D-SUB male to DVI-A) • Video Signal Cable (DVI-D to DVI-D cable) •...
  • Page 5 15-pin mini D-SUB signal cable to the MultiSync Macintosh cable adapter (Figure B.1). NOTE: Some Macintosh systems do not require a Macintosh cable adapter. NOTE: To obtain the MultiSync Macintosh cable adapter call NEC-Mitsubishi Electronics Display of America, Inc. at (800) 632-4662.
  • Page 6 Quick Start –continued NEC optional product attachment. Do not use this connector unless specified. Raise and Lower Monitor Screen The monitor may be raised or lowered in either Portrait or Landscape mode. To raise or lower screen, place hands on each side of the monitor and lift or lower to the desired height (Figure RL.1).
  • Page 7 Quick Start –continued Screen Rotation Before rotating, the screen must be raised to the highest level to avoid knocking the screen on the desk or pinching your fingers. To raise the screen, place hands on each side of the monitor and lift up to the highest position (Figure RL.1). To rotate screen, place hands on each side of the monitor screen and turn clockwise from Landscape to Portrait or counter-clockwise from Portrait to Landscape (Figure R.1).
  • Page 8 Quick Start –continued Remove Monitor Stand for Mounting To prepare the monitor for alternate mounting purposes: 1. Disconnect all cables. 2. Place hands on each side of the monitor and lift up to the highest position. 3. Place monitor face down on a nonabrasive surface. (Place the screen on a 29 mm platform so that the stand is parallel with the surface.) (Figure S.1) 29mm 4.
  • Page 9 Controls ® (On-Screen Manager) control buttons on the front of the monitor function as follows: To access OSM menu, press any of the control buttons ( , –, +). To change signal input, press the SELECT button. NOTE: OSM must be closed in order to change signal input. Menu EXIT Exits the OSM controls.
  • Page 10 Controls –continued width of the picture. Use left/Right Menu to center the image on the screen. If the H.Size is wrongly calibrated, the result would look like on the left drawing. The image should be homogeneous. Wrong Correct FINE (Analog input only) Improves focus, clarity and image stability by increasing or decreasing this setting.
  • Page 11 Controls –continued CUSTOM (Digital input and Resolution of 1600 x 1200 only): Select one of nine expansion rates. In this mode the resolution may be low and there may be blank areas. This mode is for use with special video cards. VIDEO DETECT: Selects the method of video detection when more than one computer is connected.
  • Page 12 Controls –continued OSM TURN OFF: The OSM control menu will stay on as long as it is use. In the OSM Turn Off submenu, you can select how long the monitor waits after the last touch of a button to shut off the OSM control menu. The preset choices are 10- 120 seconds by 5 second increments.
  • Page 13 *1: Black level, RGB sharpness, RGB delay and RGB position are adjusted using Long Cable Software. 4. In Tag 4, select “AUTO” and press “SELECT” to perform full adjustment. 5. NEC-Mitsubishi recommends changing (Tag 3) “AUTO SW”/ “DETAIL” to “SIMPLE” after auto adjust.
  • Page 14 NOTE: As with all personal display devices, NEC-Mitsubishi Electronics Display recommends using a moving screen saver at regular intervals whenever the screen is idle or turning off the monitor when not in use.
  • Page 15 Recommended Use –continued CORRECT PLACEMENT AND ADJUSTMENT OF THE MONITOR CAN REDUCE EYE, SHOULDER AND NECK FATIGUE. CHECK THE FOLLOWING WHEN YOU POSITION THE MONITOR: • For optimum performance, allow 20 minutes for warm-up. • Adjust the monitor height so that the top of the screen is at or slightly below eye level.
  • Page 16 1024 x 768* at 60 Hz to 85 Hz 1152 x 870* at 75Hz NEC-Mitsubishi Electronics Display cites 1280 x 1024* at 60 Hz to 85 Hz recommended resolution for optimal 1600 x 1200 at 60 Hz ....... display performance.
  • Page 17 Features Ambix+ ™ Technology: Dual input technology allowing both analog and digital inputs off of one connector (DVI-I) as well as additional legacy analog support off of a traditional 15-pin VGA connector. Provides traditional MultiSync ® technology compatibility for analog as well as DVI-based digital compatibility for digital inputs. DVI-based digital interfaces include DVI-D,DFP and P&D.
  • Page 18 Features –continued ® (Intelligent Power Manager) System: Provides innovative power-saving methods that allow the monitor to shift to a lower power consumption level when on but not in use, saving two-thirds of your monitor energy costs, reducing emissions and lowering the air conditioning costs of the workplace.
  • Page 19 NOTE: As with all personal display devices, NEC-Mitsubishi Electronics Display recommends using a moving screen saver at regular intervals whenever the screen is idle or turning off the monitor when not in use.
  • Page 20 References NEC-Mitsubishi Monitor Customer Service & Support Customer Service and Technical Support: (800)632-4662 Fax: (800) 695-3044 Parts and Accessories/Macintosh Cable Adapter: (888) NEC-MITS [888-632-6487] Customer Service Policies & Processes: http://www.necmitsubishi.com/ css/ServicePolicies/ServicePolicies.htm Online Technical Support Knowledge Base: http://www.necmitsubishi.com/ css/knowledgebase.cfm Customer Service & Technical Support Email: http://www.necmitsubishi.com/...
  • Page 21 Product may vary. Therefore, suitability of a Product for a specific purpose or application must be determined by consumer and is not warranted by NMD-A. For the name of your nearest authorized NEC-Mitsubishi Electronics Display service facility, contact NEC-Mitsubishi Electronics Display of America at 1-800-632-4662. LCD2180UXManual1020.p65...
  • Page 22 TCO’99 –Black Model Congratulations! You have just purchased a TCO’99 approved and labelled product!Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.
  • Page 23 TCO’99 –continued accumulative* processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur. TCO’99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound chlorine and bromine. Flame retardants are allowed in the printed circuit boards since no substitutes are available.
  • Page 24 TCO’03 –White Model Congratulations! The display you have just purchased carries the TCO’03 Displays label. This means that your display is designed, manufactured and tested according to some of the strictest quality and environmental requirements in the world. This makes for a high performance product, designed with the user in focus that also minimizes the impact on our natural environment.
  • Page 25 ISO (International Organisation for Standardization) and TCO (Swedish Trades Union). For more information, and for help in recycling your old NEC or Mitsubishi monitors, please visit our website at: http://www.nec-mitsubishi.com (in Europe) or http://www.nmv.co.jp/environment (in Japan) or...
  • Page 26 Council Directive 73/23/EEC: – EN 60950 Council Directive 89/336/EEC: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 and marked with NEC-Mitsubishi Electric Visual Systems Corporation 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, Japan LCD2180UXManual1020.p65 10/21/03, 9:10 AM...
  • Page 27 C-UL : Ce produit porte la marque «C-UL» et est conforme aux règlements de sécurité canadiens selon CAN/CSA C22.2 No. 60950. Informations FCC 1. Utiliser les câbles spécifiés fournis avec les moniteur couleur MultiSync LCD2180UX (L213E9) afin de ne pas provoquer d'interférences avec la réception radio et télévision.
  • Page 28 Contenu La boîte* de votre nouveau moniteur NEC MultiSync contient : ® • Moniteur MultiSync LCD sur tilt/tourillon se place/réglage 2180UX™ • Cordon d'alimentation • Câble pour le signal vidéo ( Mini D-SUB mâle 15 broches vers DVI-A) • Câble pour le signal vidéo ( Câble DVI-D vers DVI-D)
  • Page 29 Macintosh (Figure B.1). NOTA : Certains systèmes Macintosh ne nécessitent pas un adaptateur de câble Macintosh. NOTA : Pour obtenir un adaptateur de câble Macintosh Multisync appeler NEC-Mitsubishi Electronics Display of America, Inc. au (800) 632-4662. 3. Branchez le câble de signal 15-pin mini D-SUB to DVI-A au connecteur situé à l’arrière du moniteur à...
  • Page 30 Mise en marche rapide (suite) Fixation de produit NEC en option. N’utilisez pas ce Bouton connecteur sauf indication contraire. d’alimentation l’interrupteur de vacances Levez et baissez l’écran du moniteur Le moniteur peut être levé ou baissé en mode Portrait ou Paysage. Pour lever ou baisser l’écran, placez les mains de chaque côté...
  • Page 31 Mise en marche rapide (suite) Rotation de l’écran Avant de tourner l’écran, celui-ci doit être levé au niveau maximum afin d’éviter tout choc contre le bureau ou de pincer vos doigts. Pour lever l’écran, placez les mains de chaque côté du moniteur et levez-le jusqu’à la hauteur maximum (Figure RL.1). Pour tourner l’écran, placez les mains de chaque côté...
  • Page 32 Mise en marche rapide (suite) Enlever le support du moniteur pour le montage Pour préparer le moniteur à différents types de montage : 1. Déconnectez tous les câbles. 2. Placez les mains de chaque côté du moniteur en le soulevant dans sa position la plus haute. 3.
  • Page 33 Commandes Les boutons de réglage OSM situés sur l’avant du moniteur fournissent les fonctions suivantes : Pour accéder au menu OSM, appuyez sur une des touches de commande , –, +). À transformer signale de l’entrée, presser le SELECT bouton. NOTA: Menu de OSM doit être fermé...
  • Page 34 Commandes (suite) la largeur est mal calibrée, le résultat sera semblable à celui du dessin ci-contre. L'image doit être homogène. Incorrect Correct FINESSE (Entrée analogique seulement) Améliore le point, la clarté et la stabilité de l’image en augmentant ou diminuant ce paramètre.
  • Page 35 Commandes (suite) DÉTECTION VIDÉO : Sélectionne la méthode de détection de la vidéo lorsque plusieurs ordinateurs sont connectés. 1ER DÉTECTÉ : L’entrée vidéo doit être commutée en mode « 1ER DÉTÉCTION ». S’il n’existe pas de signal d’entrée vidéo, le moniteur recherche un signal vidéo sur l’autre port d’entrée vidéo.
  • Page 36 Commandes (suite) VERROUILLAGE OSM avec les commandes LUMINOSITÉ et CONTRASTE : Pour activer la fonction de verrouillage OSM, appuyez sur le bouton SÉLECTION, puis sur la touche « + » et maintenez-les simultanément enfoncés. Pour désactiver le verrouillage OSM, appuyez sur le bouton SÉLECTION, puis sur la touche « + » et maintenez-les simultanément enfoncés.
  • Page 37 4. Sur Tag 4, sélectionnez « AUTO » et appuyez sur « SELECT » pour effectuer le réglage complet. 5. NEC-Mitsubishi recommande de changer (Tag 3) « AUTO SW »/« DETAIL » en « SIMPLE » après le réglage automatique.
  • Page 38 être mis hors tension pendant une heure pour effacer l’image. NOTA: Comme pour tous les équipements d’affichage personnels, NEC-Mitsubishi Electronics Display recommande l’utilisation d’un économiseur d’écran mobile à des intervalles réguliers, à chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé.
  • Page 39 Usage recommandé (suite) LA MODIFICATION DE LA POSITION ET DU RÉGLAGE DU MONITEUR PEUT RÉDUIRE LA FATIGUE DES YEUX, DES ÉPAULES ET DE LA NUQUE. OBSERVER LES DIRECTIVES CI-APRÈS LORS DU POSITIONNEMENT DU MONITEUR : • Pour une performance optimale, laissez le moniteur se réchauffer pendant 20 minutes.
  • Page 40 832 x 624* 75 Hz 1024 x 768* 60 Hz 85 Hz à 1152 x 870* 75Hz NEC-Mitsubishi Electronics Display 1280 x 1024* 60 Hz 85 Hz à recommande une résolution pour des 1600 x 1200 60 Hz ........ performances d'affichage optimales et couleurs...
  • Page 41 Fonctions : À double entrée permettant des entrées analogique et numérique à partir du Technologie Ambix+ ™ même connecteur (DVI-I) ainsi que le support de matériel analogique existant à partir d’un connecteur VGA à 15 broches conventionnel. Assure la compatibilité avec la technologie MultiSync traditionnelle ®...
  • Page 42 Fonctions (suite) automatiquement les performances d'affichage. Système IPM ® (Intelligent Power Manager/Gestionnaire d'énergie intelligent) : Procure des méthodes d'économie d'énergie novatrices qui permettent au moniteur de passer à un niveau de consommation d'énergie plus faible lorsqu'il est allumé mais non utilisé, épargnant deux tiers des coûts énergétiques, réduisant les émissions et diminuant les coûts de conditionnement d'air du lieu de travail.
  • Page 43 éteignant l’écran pour pourvu une image fut affichée by afficher la même image dans les couleurs complémentaires ou. NOTA : Tout comme dans le cas des écrans personnels, NEC-Mitsubishi Electronics Display recommande l’utilisation d’un économiseur d’énergie à intervalles réguliers lorsque l’écran n’est pas utilisé.
  • Page 44 Références Service à la clientèle et assistance technique du moniteur NEC-Mitsubishi Service à la clientèle et assistance technique: (800)632-4662 Télécopieur: (800) 695-3044 Pièces et accessoires/adaptateur de câble Macintosh: (888) NEC-MITS [888-632-6487] Politiques et processus du service à la clientèle: http://www.necmitsubishi.com/ css/ServicePolicies/ServicePolicies.htm...
  • Page 45 à l ’autre. Par conséquent, l’adéquation d’un produit à un besoin ou une applica- tion spécifique doit être déterminée par le consommateur et n’est pas garantie par NMD-A. Pour connaître le nom du centre de service technique agréé NEC-Mitsubishi Electronics Display le plus proche, appeler NEC-Mitsubishi Electronics Display of America au 1-800-632-4662.
  • Page 46 TCO’99 –le modéle noir (C’est une traduction de portion Anglaise de TCO’99.) Félicitations! Vous avez acheté un produit qui répond à la directive TCO’99. En choisissant ce produit conçu pour une utilisation professionnelle, vous contribuez aussi à la réduction des effets nuisibles sur l’environnement et aussi au développement continu de produits électroniques respectueux de l’environnement.
  • Page 47 TCO’99 (suite) 25 grammes ne contiennent pas de retardateurs de flame contenant du chlore ou du brome organiquement liés. Les retardateurs de flame sont autorisés dans les cartes à circuits imprimés étant donné qu’aucun substitut n’est encore disponible. Plomb** Le plomb peut être présent dans les tubes cathodiques, les écrans, les soudures et les condensateurs. Le plomb s’attaque au système nerveux et, à...
  • Page 48 TCO’03 – le modèle blanc (C’est une traduction de portion Anglaise de TCO’03.) Félicitations ! L’écran que vous venez d'acheter porte l’étiquette « Displays TCO’03 ». Ceci signifie que votre écran a été conçu, fabriqué, et vérifié selon certaines des directives relatives à la qualité et aux exigences environnementales les plus strictes au monde.
  • Page 49 Informations du fabricant relatives au recylage et aux économies d’énergie NEC-Mitsubishi Electric Visual Systems Corp. S’est fortement engagée dans la protection de l’environnement et voit le recyclage comme une des priorités de la société en essayant de réduire la pression exercée sur l’environnement. Nous nous sommes engagés à mettre au point des produits respectant l’environnement, et à...
  • Page 50 73/23/EEC du Counseil: – EN 60950 la directive 89/336/EEC du Counseil: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 et porte le sigle NEC-Mitsubishi Electric Visual Systems Corporation 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, Japan LCD2180UXManual1020.p65 10/21/03, 9:11 AM...
  • Page 51 Appendix If you need detailed information about the controls, please use the advanced menu. <How to use the advanced menu> • Turn off your monitor. • Turn on your monitor by pushing the "POWER" and "SELECT" button at the same time for at least one second simultaneously.
  • Page 52 Appendix –continued Auto SW Sets the automatic adjustment level for Auto Adjust. The choices are “SIMPLE”, (Analog input only) “FULL” and “DETAIL”. Press “+” or “-” to select. Refer to the below table. Sets the automatic adjustment level as shown in the below table. Size, Fine, Position Contrast Black Level, Long cable capability*...
  • Page 53 Appendix –continued Color Control Color Control Systems: Six color presets select the desired colour setting (sRGB, Tag6 NATIVE and PROGRAMMABLE color presets are standard and cannot be changed). Color temperature increases or decreases, in each preset. R,Y,G,C,B,M,S: Increases or decreases Red, Yellow, Green, Cyan, Blue, Magenta and Saturation depending upon which is selected.
  • Page 54 Appendix –continued OSM Lock Out This control completely locks out access to all OSM control functions. When attempting to activate OSM controls while in the Lock Out mode, a screen will appear indicating the OSM controls are locked out. There are two types of OSM LOCK OUT: OSM LOCK OUT with BRIGHTNESS and CONTRAST control: To activate the OSM Lock Out function, press SELECT, then “+”...
  • Page 55 Annexe Pour des informations détaillées sur les commandes, utilisez le menu Avancé. <Comment utiliser le menu Avancé> • Éteignez le moniteur. • Allumez le moniteur en gardant enfoncés simultanément les boutons POWER et SELECT pendant au moins une seconde. • Le menu Avancé va s’afficher. Ce menu occupe plus de place que le menu OSM normal.
  • Page 56 Annexe (suite) Auto SW (SW Auto.) Déter mine le niveau de réglage automatique RÉGLAGE AUTO. Les choix possibles (entrée analogique sont SIMPLE, FULL et DETAIL. Appuyez sur + ou sur - pour opérer une sélection. seulement) Repor tez-v ous à la table ci-dessous Déter mine le réglage automatique tel que présenté...
  • Page 57 Annexe (suite) Élément6 Colour Control Systèmes de contrôle des couleurs : Six préréglages des couleurs vous permettent de (Contrôle des couleurs) régler les couleurs à votre guise (les préréglages sRGB, NATIVE et PROGRAMMABLE sont des standards et ne peuvent pas être modifiés). La température des couleurs augmente ou diminue dans chaque préréglage.
  • Page 58 Annexe (suite) OSM Lock Out Cette commande bloque totalement l’accès à toutes les fonctions de commande OSM. (Verrouillage OSM) Toute tentative d’activation des commandes OSM, lorsque ce dernier est en mode verrouillé, provoque l’apparition d’un écran informant que les commandes OSM sont verrouillées.
  • Page 59 à condition que ces droits n'ont pas été directement délivrés à d'autres. Les produits de NEC-Mitsubishi Electronics Display of America dont il est question dans ce document sont garantis conformément aux termes de la déclaration de garantie limitée accompagnant chaque produit. Cependant, les performances réelles de chaque produit dépendent de facteurs tels que la configuration du système, les données du client...
  • Page 60 NEC LCD Series PROPRIETARY NOTICE AND LIABILITY DISCLAIMER The information disclosed in this document, including all designs and related materials, is the valuable property of NEC- Mitsubishi Electronics Display of America and/or its licensors, as appropriate, reserve all patent, copyright and other proprietary rights to this document, including all design, manufacturing, reproduction, use and sales rights thereto, except to the extent said rights are expressly granted to others.
