Connecteur d'alimentation d'extrémité, limiteur de courant, à circuit
unique Trac-Lites
INSTRUCTIONS POUR
INSTALLER LE CONNECTEUR
LIMITEUR COURANT DE
L'ALIMENTATION SUR RAIL
MONTÉ SUR SUSPENSION
Étape 1. Suivez les instructions fournies
avec les trousses de fixation
des suspensions.
Étape 2. Montez le DISJONCTEUR limiteur
courant dans la PLAQUE.
Étape 3. Fixez les fils conformément
aux instructions de câblage du
Schéma 1 ci-dessous.
Étape 4. Glissez le rail sur le CONNECTEUR
D'ALIMENTATION; assurez-vous
que les (2) lames de contact
s'introduisent dans l'espacement
des barres omnibus de rail.
Étape 5. Serrez la VIS DE SÉCURITÉ À
SENS UNIQUE.
Étape 6. Assujettissez le COUVERCLE en
veillant à éviter de pincer les fils.
Utilisez des VIS INVIOLABLES
(fournies).

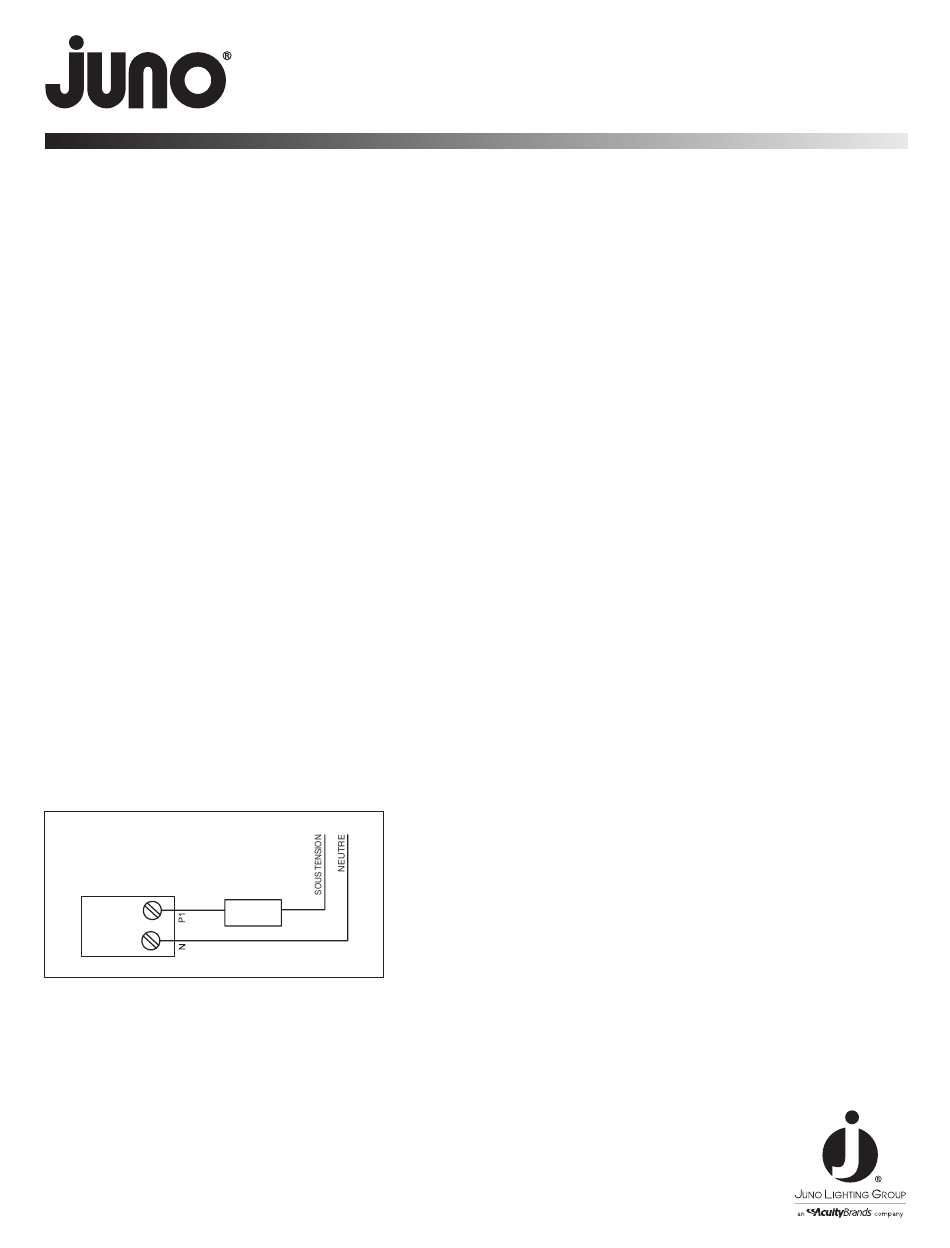

Schéma 1 (alimentation d'extrémité)
(1) RAIL À CIRCUIT UNIQUE AVEC (1) DISJONCTEUR
ALIMENTÉ (1) PAR LE FIL SOUS TENSION
CHARGE
CONNECTEUR
D'ALIMENTATION
TCLFM11
GARANTIE
Juno Lighting Group garantit que ses produits sont exempts de vices de matière et de façon. L'obligation de Juno Lighting Group se
limite expressément à la réparation ou au remplacement, sans frais, dans l'usine de Juno Lighting Group après autorisation de retour écrite
préalable. Cette garantie ne s'appliquera pas aux produits qui ont été modifiés ou réparés ailleurs qu'à l'usine de Juno Lighting Group.
Cette garantie supplante toute autre garantie, expresse ou implicite, et sans limiter la généralité de ce qui précède, exclut toute garantie
implicite ou de valeur marchande. En outre, aucune garantie ne va au delà de la description du produit dans la documentation de la société
stipulant les conditions de vente.
Téléphone Services des produits (888) 387-2212
1300 South Wolf Road • Des Plaines, IL 60018 • Téléphone 800-323-5068 • www.junolightinggroup.com
INSTRUCTIONS D'INSTALLATION
Pour RCLFM11 / RCLFMR11
INSTRUCTIONS POUR LE
CÂBLAGE D'ALIMENTATION
DE L'EXTRÉMITÉ RCLFM11/
RCLFMR11
Étape 1. Dénudez le fil de terre suffisamment
pour pouvoir l'enrouler autour de la
vis No. 8. Enroulez la partie en cuivre
du fil de terre autour de la VIS DE
TERRE (VERT) entre la vis et la
rondelle. Serrez la vis pour pincer
le fil.
Étape 2. Dénudez le fil neutre blanc sur
7/16 po et reliez à la borne
NEUTRE (N) du CONNECTEUR
D'ALIMENTATION. Serrez la vis
pour pincer le fil.
Étape 3. Dénudez le fil d'alimentation SOUS
TENSION et reliez-le au fil de la
LIGNE DE DISJONCTEUR (fourni
sur le disjoncteur limiteur courant).
Étape 4. Reliez le fil de CHARGE du
DISJONCTEUR limiteur de courant
(fourni sur le disjoncteur limiteur
courant) à la borne du CONNECTEUR
D'ALIMENTATION P1 du rail. Serrez
la vis pour pincer le fil. Voir le
Schéma 1 ci-dessous.
SECTEUR
DISJONCTEUR
©2016 Acuity Brands Lighting, Inc.
Imprimé aux États-Unis
Rev 2/16
P3625
page 2 de 2
