Conector de Alimentación Longitudinal Con Limitación de Corriente
de Circuito Singular Trac-Lites
INSTRUCCIONES PARA
INSTALAR EL CONECTOR
DE ALIMENTACIÓN CON
LIMITACIÓN DE CORRIENTE EN
TRAC MONTADO EN COLGANTE
Paso 1. Siga las instrucciones que
se incluyen con los kits de
montaje colgante.
Paso 2. Instale el CORTACIRCUITO Limitador
de Corriente en la PLACA.
Paso 3. Sujete los alambres según las
instrucciones en el Diagrama 1,
a continuación.
Paso 4. Deslice el trac en el CONECTOR
DE ALIMENTACIÓN; asegúrese de
que las dos (2) hojas de contacto
entren en el espacio de las barras
conectoras del trac.
Paso 5. Apriete el TORNILLO DE
SEGURIDAD UNIDIRECCIONAL.
Paso 6. Sujete la TAPA con cuidado para
no pinchar ningún alambre. Use
TORNILLOS DE SEGURIDAD
(proporcionados).

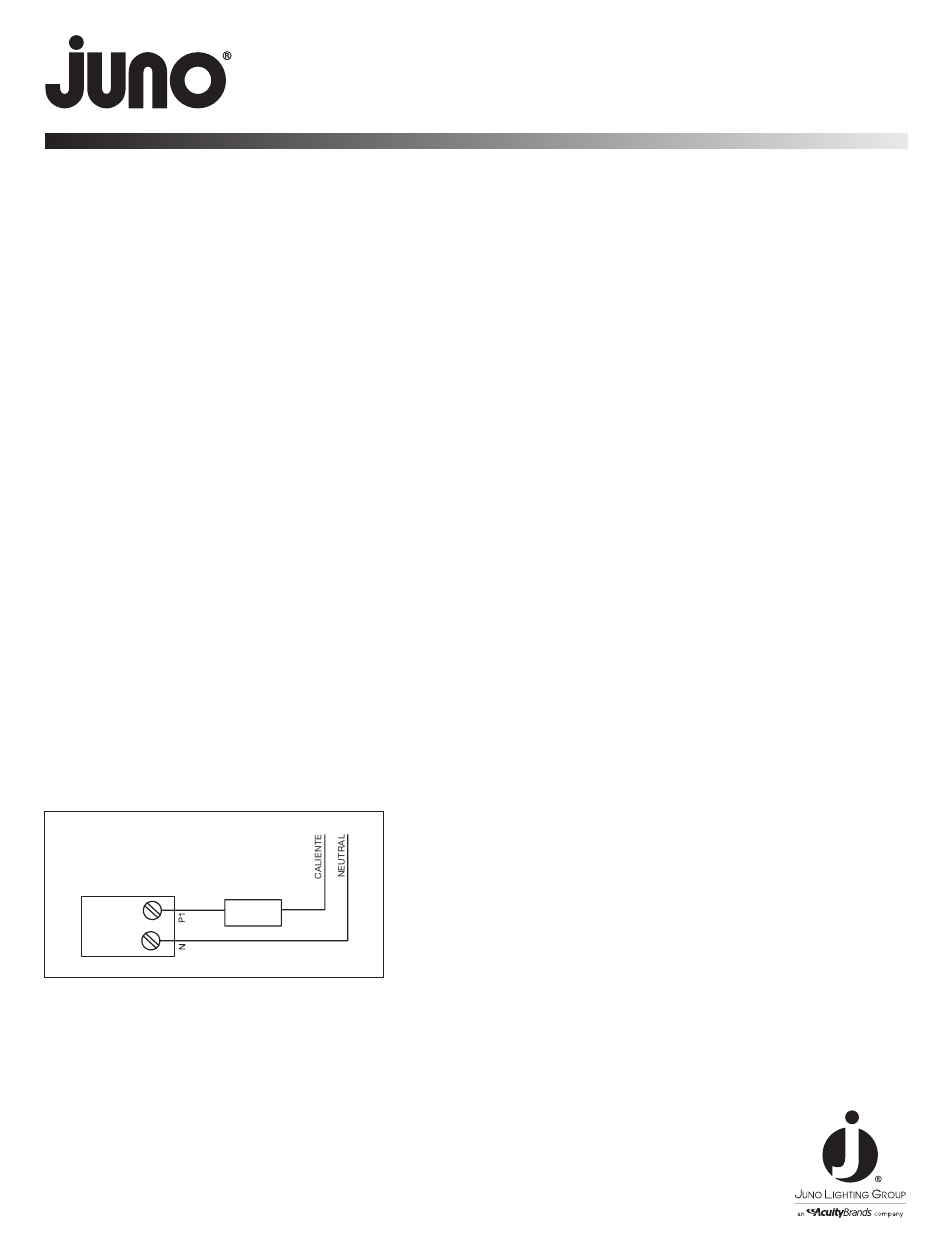

Diagrama 1 (Alimentación Longitudinal)
(1) TRAC DE UN CIRCUITO CON (1) CORTACIRCUITO ALIMENTADO
DESDE (1) CALIENTE
CARGA
CONECTOR
DE ALIMENTACIÓN
TCLFM11
GARANTÍA
Juno Lighting Group garantiza que sus productos están libres de defectos en materiales y mano de obra. La obligación de Juno Lighting
Group está expresamente limitada a reparar o reemplazar, sin cargo alguno, en la Fábrica de Juno Lighting Group después de que se haya
otorgado autorización de retorno por escrito. Esta garantía no aplicará a los productos que hayan sido alterados o reparados fuera de la
fábrica de Juno Lighting Group. Esta garantía está en lugar de cualquier otra garantía, expresa o implícita, y sin limitar la generalidad de la
frase anterior, excluye toda garantía implícita de comerciabilidad. También, no hay garantías que se extiendan más allá de la descripción
del producto de la compañía estableciendo los términos de la venta.
Teléfono de Servicios de Producto (888) 387-2212
1300 South Wolf Road • Des Plaines, IL 60018 • Teléfono 800-323-5068 • www.junolightinggroup.com
INSTRUCCIONES DE INSTALACIÓN
Para RCLFM11/RCLFMR11
INSTRUCCIONES PARA EL
CABLEADO DE LA ALIMENTACIÓN
LONGITUDINAL DE RCLFM11/
RCLFMR11
Paso 1. Pele el alambre a tierra lo suficiente
como para envolver alrededor de
un tornillo #8. Envuelva la parte
de cobre del alambre a tierra alrededor
del TORNILLO DE TIERRA (VERDE)
entre el tornillo y la arandela. Apriete el
tornillo para prensar el alambre.
Paso 2. Pele el alambre Blanco Neutral 7/16"
y conecte a la terminal NEUTRAL (N)
del CONECTOR DE ALIMENTACIÓN.
Apriete el tornillo para prensar
el alambre.
Paso 3. Pele el alambre CALIENTE de
suministro y conecte al alambre de la
LÍNEA DEL CORTACIRCUITO
(proporcionado en el cortacircuito
limitador de corriente).
Paso 4. Conecte el alambre de CARGA
del CORTACIRCUITO Limitador
de Corriente (proporcionado en el
cortacircuito limitador de corriente)
a la terminal P1 del CONECTOR DE
ALIMENTACIÓN del trac. Apriete el
tornillo para prensar el alambre.
Vea el esquema Diagrama 1 a
continuación.
LÍNEA
CORTACIRCUITO
