Conector de Alimentación Longitudinal Con Limitación de Corriente
de Circuito Singular Trac-Lites
Lea y entienda estas instrucciones antes de instalar este accesorio.
Este accesorio está diseñado para ser instalado de acuerdo con el Código Eléctrico Nacional y los reglamentos
locales. Para garantizar el pleno cumplimiento con los códigos y reglamentos locales, consulte con su inspector
de electricidad local antes de la instalación. Para evitar las descargas eléctricas, desconecte la energía en el panel
principal del cortacircuito antes de proceder.
GUARDE ESTAS INSTRUCCIONES
Conector RCLFM11 y RCLFMR11
para usar únicamente con Trac
tipo Trac-Lites de Un Circuito.
El limitador de corriente limitará
los vatios en un circuito y puede
usarse como un interruptor de
ENCENDIDO/APAGADO estándar.
El limitador de corriente de alimentación
puede ser alimentado directamente a
través de un ducto flexible o rígido con
un conector eléctrico de 3/8"ó 1/2" de
sistemas para techos estándar o de
rejilla de canal para techos.
NOTA:
1. Apague la energía en la caja del
cortacircuito antes de instalar el
conector eléctrico y el trac.
2. Si alimentará con conectores
eléctricos, no use el conector del
alimentador como soporte para el ducto.
Se deben de usar soportes de ductos
independientes para sujetar el ducto
a la estructura del edificio.
3. Observe la polaridad; el cable neutro
blanco debe conectarse a la terminal
marcada "N" en el conector de alimentación.
4. Únicamente use alambre sólido calibre 12
o calibre 14 en el conector de alimentación.
Clasificación del conector de alimentación
120V, 20Amp máx., 60Hz.
5. Use el cortacircuito limitador de corriente
con la clasificación correcta de Juno
(Serie TCL) para limitar la carga en el
circuito (el cortacircuito limitador de
corriente se vende por separado).
6. El conector de alimentación está polarizado
y sólo se instalará en un extremo del trac.
Alinee la flecha de polaridad en el conector
de alimentación hacia la línea de polaridad
del trac para una instalación correcta.
Vea la Figura 1.
7. No coloque la lámpara de modo que toque
el conector de alimentación.
Nota: Este Conector de Alimentación de
Trac Con Limitación de Corriente cumple
con ASHRAE 90.1 Sección 9.1.4(c) y cuenta
con certificación de la California Energy
Commission T24-2008, Sección 119(L) del
Código de Energía de California.
1300 South Wolf Road • Des Plaines, IL 60018 • Teléfono 800-323-5068 • www.junolightinggroup.com
INSTRUCCIONES DE INSTALACIÓN
Para RCLFM11/RCLFMR11
INSTRUCCIONES PARA INSTALAR EL CONECTOR DE
ALIMENTACIÓN CON LIMITACIÓN DE CORRIENTE USANDO
DUCTO FLEXIBLE O RÍGIDO
Paso 1. Quite la TAPA y guárdela.
Paso 2. Marque la línea central de la PLACA
en el techo para determinar la
ubicación de montaje del
CONECTOR DE ALIMENTACIÓN.
Paso 3. Haga un agujero en el techo para
el conector eléctrico en la
posición que coincide con el
TROQUEL ELÉCTRICO.
Paso 4. Quite el TROQUEL ELÉCTRICO
donde se pasará la alimentación.
Paso 5. Presione el CORTACIRCUITO
Limitador de Corriente en la PLACA.
Paso 6. Sujete el conector eléctrico
(por otros) a la PLACA en el
agujero redondo.
Paso 7. Pase los alambres de suministro a
través del agujero en el techo y a
través del conector eléctrico.

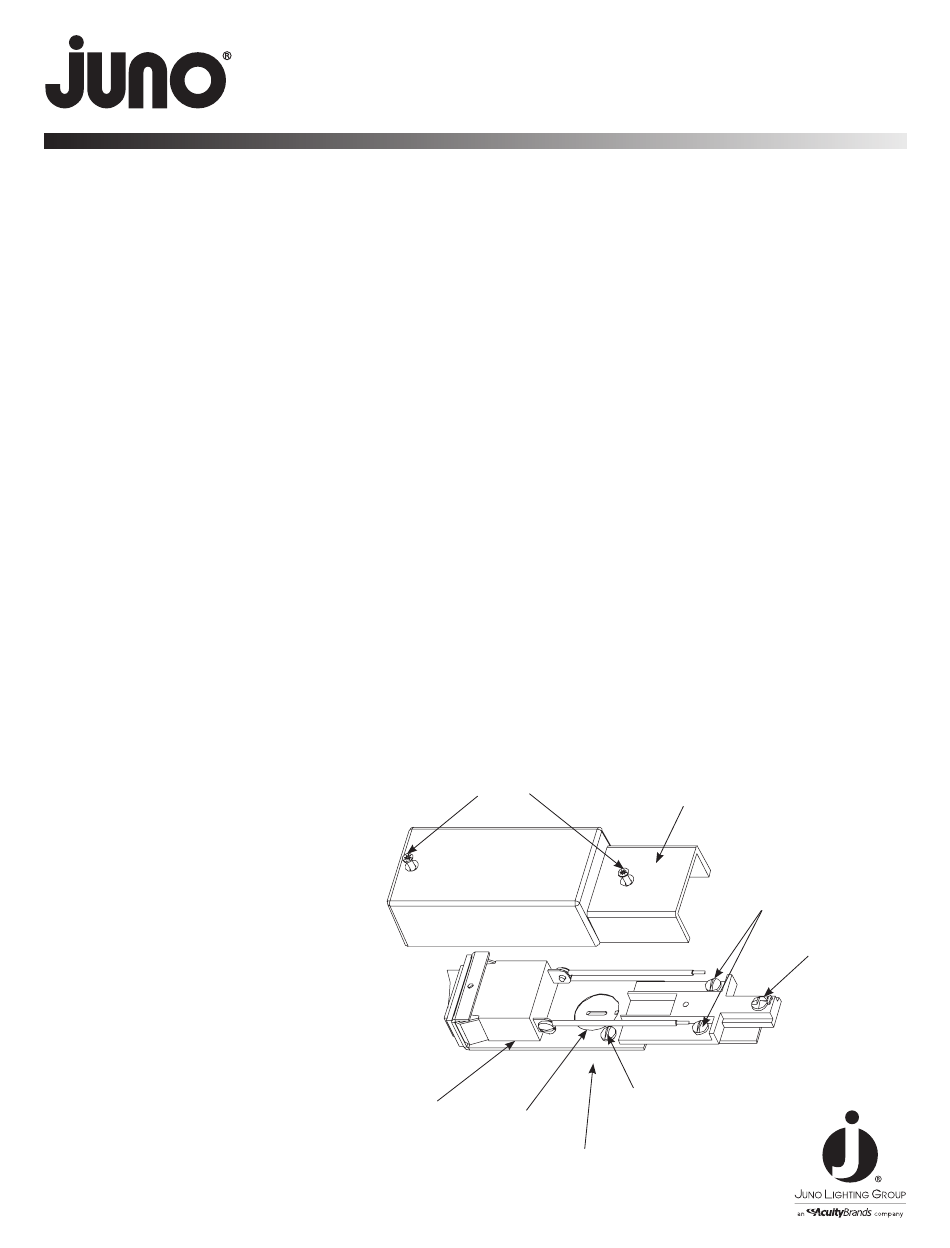

Figura 1
Cortacircuito
©2016 Acuity Brands Lighting, Inc.
Paso 8. Deslice el trac en el CONECTOR DE
Paso 9. Apriete el TORNILLO DE
Paso 10. Sujete los alambres según las
Paso 11. Sujete la TAPA con cuidado para
Tornillos de Seguridad
Tornillo de Tierra
(Verde)
Troquel
Eléctrico
Placa
Impreso en EE.UU.
ALIMENTACIÓN; asegúrese de que
las dos (2) hojas de contacto entren
en el espacio de las barras
conectoras del trac.
SEGURIDAD UNIDIRECCIONAL.
instrucciones en el Diagrama 1,
en la página 2.
no pinchar ningún alambre. Use
TORNILLOS DE SEGURIDAD
(proporcionados).
Tapa
Conector de
Alimentación
Tornillos de
Seguridad
Unidireccional
Rev 2/16
P3625
pág. 1 de 2
