3.4.2 Port RS-485

Le port RS-485 est utilisé par le terminal pour communiquer selon les spécifications du modèle OSI au niveau
physique, définies par le standard EIA-485.
Le port RS-485 est opto-isolé est permet une communication entre 9,6 et 115 kBauds, à travers un connecteur
RJ10 4p4c (Registered Jack type 10, avec 4 positions et 4 contacts).
L'attribution des signaux est illustrée dans le Tableau 5.
Length and type of connection cable between GF_PROMER and GFX / GFX4 / GFX4-IR / GFXTERMO4 units:
- standard telephone up to 10m
- shielded cable up to 150m (shield to GND)
- woven and shielded cable (Belden, shield to GND) for distances > 150m up to a maximum of 1200m
1

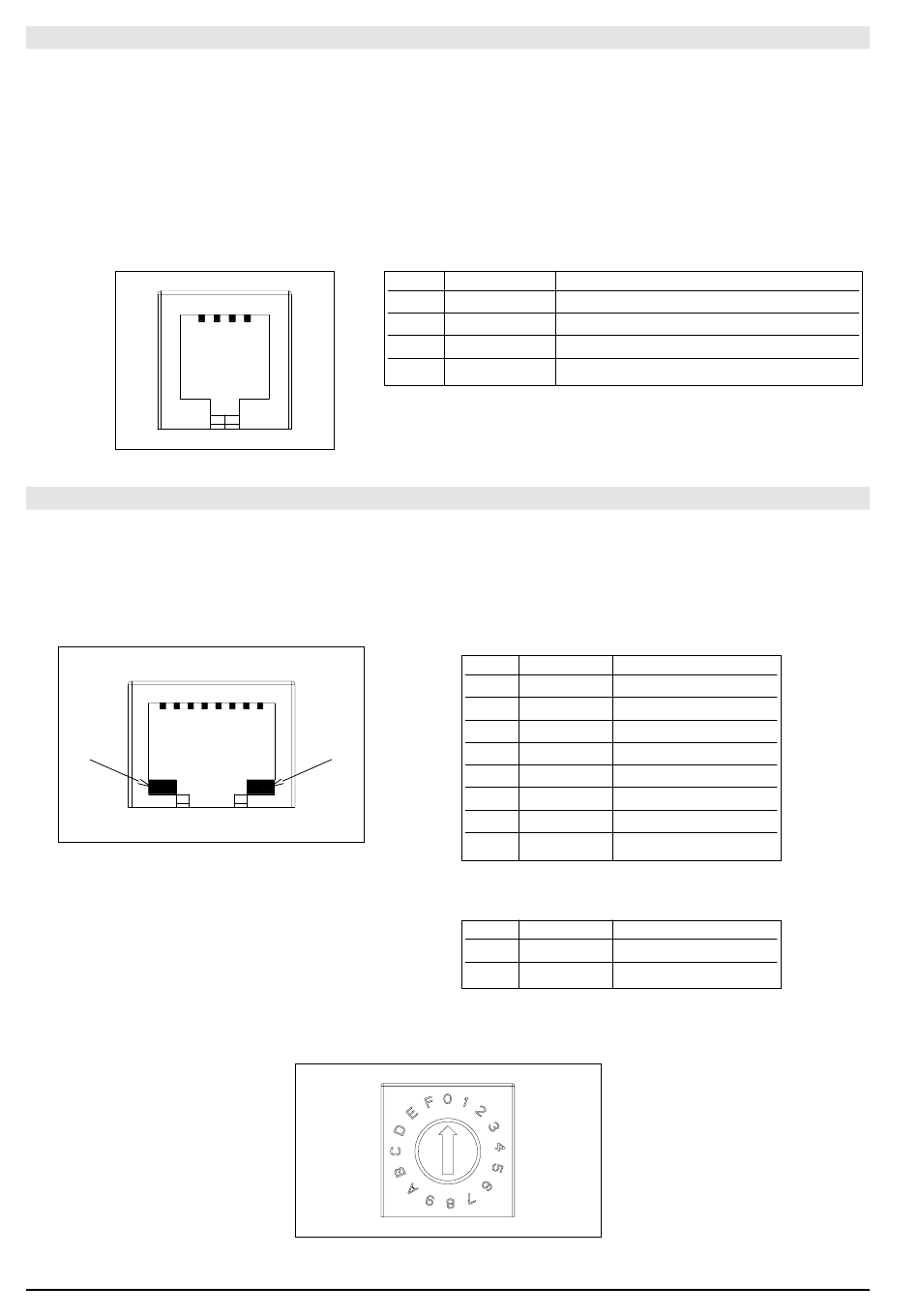

Figure 13 - Connecteur RJ10 du port RS-485

3.4.3 Port Ethernet

Le port Ethernet est utilisé par le terminal pour communiquer à travers le protocole Ethernet, défini par le standard
IEEE 802.3. Le port Ethernet peut communiquer à une vitesse de 10/100 Mops et le connecteur utilisé est du type
RJ45 à 8 pôles avec diode.
Le câble conseillé pour le raccordement est un câble Ethernet Base-T aux fils torsadés (CAT. 6) ; le schéma de
câblage doit respecter le standard TIA/EIA-T568-A. L'attribution des signaux est illustré dans le Tableau 6
1
green
Figure 14
Connecteur du port Ethernet
Les terminaux permettent de configurer l'identifiant du nœud sur le réseau Ethernet, par le biais d'un commutateur
rotatif à 16 positions, accessible par l'utilisateur.
Commutateur rotatif de programmation de l'identifiant de nœud sur les réseaux Ethernet
14
Pin
1
2
4
3
4
8
yellow
Nom Description
GND -
Tx/Rx + Réception/émission des données (A+)
Tx/Rx - Réception/émission des données (B-)
+V (réservé) -
Attribution des signaux du port RS-485
Pin Nom
1 TX_D+
2 TX_D-
3 RX_D+
4 N.C.
5 N.C.
6 RX_D-
7 N.C.
8 N.C.
Tableau 6
Attribution des signaux du port Ethernet
Led Couleur
Sx Green
Dx yellow
Figure 15
80954E_MHW_GF_LOOPER_01-2012_FRA
Tableau 5
Description
Tranceive data +
Tranceive data -
Receive data +
Not connected
Not connected
Receive data -
Not connected
Not connected
Description
Link
Data
