3.4.1 Port Alimentation
Alimentation de 24Vdc. L'alimentation intégré est isolé galvaniquement et protégé contre les inversions de polarité
et les courts-circuits.
Le terminal dispose d'un bornier pour l'alimentation. Le schéma du connecteur est illustré dans la Figure 11.
Note : vérifier que l'alimentation est en mesure de débiter la puissance nécessaire pour le fonctionnement correct
de l'appareil.
L'appareil doit toujours être raccordé à la terre. Le raccordement à la terre de l'appareil contribue à limiter les
effets des perturbations électromagnétiques sur le système de commande. Tous les dispositifs électroniques
du système de commande doivent être raccordés à la terre. Le raccordement à la terre doit être réalisé con-
formément aux normes en vigueur.
Consommation max.GF_LOOPER 35CT:
• 240mA, 5W
Afin de limiter la sensibilité aux perturbations du GF_LOOPER 57 il est nécessaire d'installer un noyau suppres-
seur des émissions électromagnétiques, comme illustré dans la Figure. Ce composant, livré avec le produit, est un
noyau de ferrite noyé dans de la matière plastique pour câbles à section ronde.
80954E_MHW_GF_LOOPER_01-2012_FRA

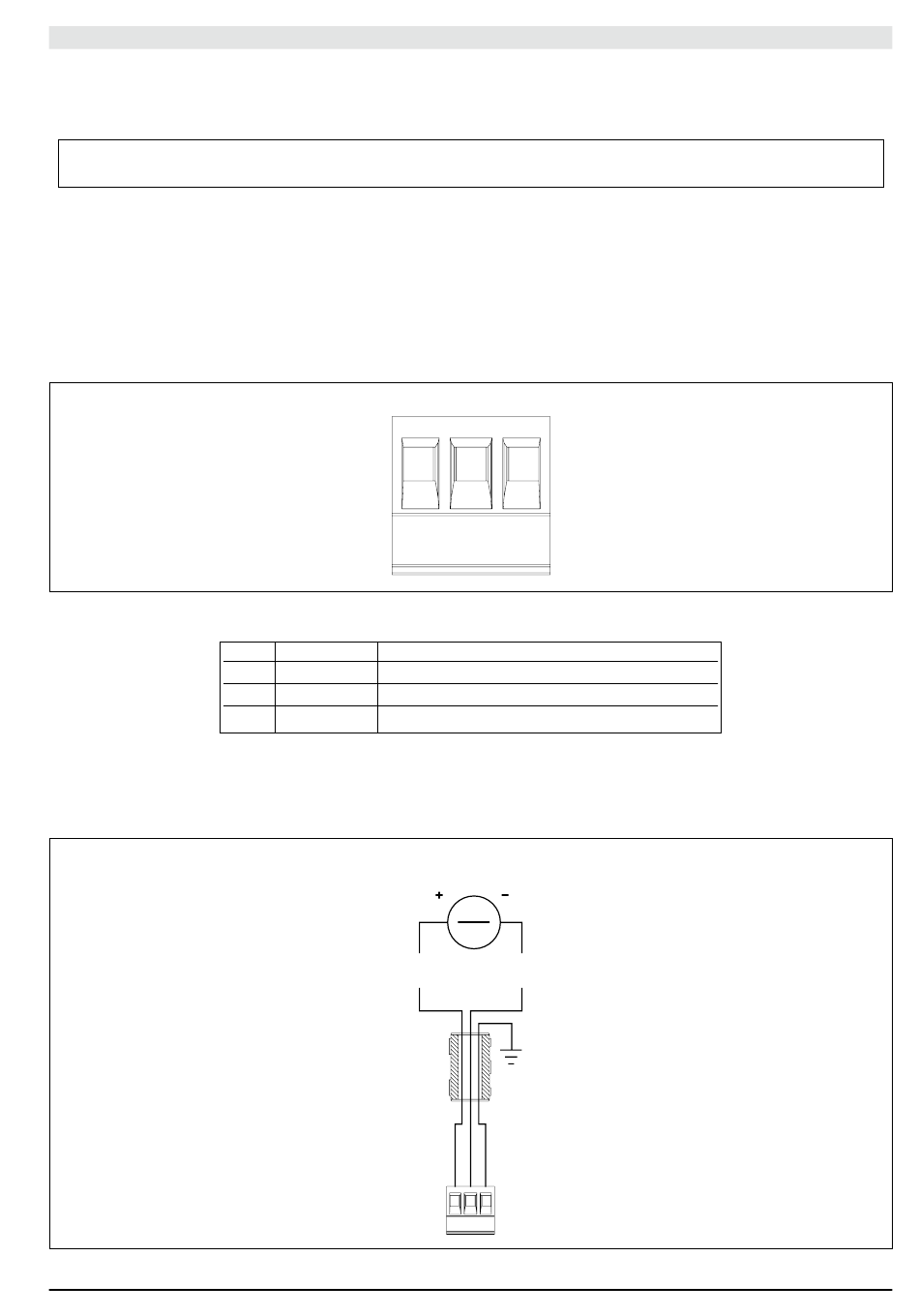

Figure 11 - Connecteur de Alimentation
Pin
Nom
Description
1
+24 VDC
+ Alimentation
2
0 V
Masse
3
GND
Terre
Figure 12 - Mise en place de la ferrite sur les lignes d'alimentation
Consommation max.GF_LOOPER 57CT:
• 480mA, 8,5W
1
2
3
+24Vcc ±25%
+24V
0V
1 2 3
