Helios Ventilatoren

MONTAGE- UND BETRIEBSVORSCHRIFT

INSTALLATION AND OPERATING INSTRUCTIONS

NOTICE DE MONTAGE ET D'UTILISATION

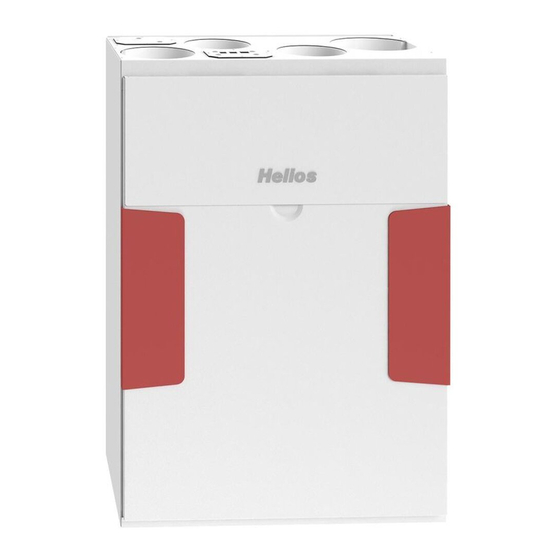

Zentrales Lüftungsgerät

Central ventilation unit

Unité de ventilation centrale

KWL 170 W

KWL 170 W ET

Kompaktes Wandgerät mit Wärmerückgewinnung

und EC-Technik

Compact wall-mounted unit with heat recovery

and EC technology

Centrale murale compacte avec récupération de chaleur

et technologie EC

easy

Controls 3.0

Sommaire des Matières pour Helios KWL 170 W

Page 1 Controls 3.0 Zentrales Lüftungsgerät Central ventilation unit Unité de ventilation centrale KWL 170 W KWL 170 W ET Kompaktes Wandgerät mit Wärmerückgewinnung und EC-Technik Compact wall-mounted unit with heat recovery and EC technology Centrale murale compacte avec récupération de chaleur...
Page 2 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET SOMMAIRE NOTICE DE MONTAGE ET D‘UTILISATION CHAPITRE 1 SÉCURITÉ ................................... PAGE 3 Informations générales ................................Page 3 Consignes de sécurité ................................Page 3 Consignes de sécurité ................................Page 3 Domaines d‘utilisation ................................
Page 3 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET FRANÇAIS CHAPITRE 7 COMMANDE ................................PAGE 22 Possibilités de commande ..............................Page 22 7.1.1 Serveur web local ................................Page 22 7.1.2 Service Cloud easyControls .............................. Page 22 7.1.3...
Page 4 Filet à cheveux Le filet à cheveux empêche les longs cheveux de se coincer dans les pièces mobiles. Pour le fonctionnement, le raccordement et l’utilisation, contacter Helios en cas de doutes. Des informations supplémentaires sont consultables dans les normes et textes de loi.
Page 5 Domaines d‘utilisation – Usage prévu La centrale KWL 170 W/W ET avec récupération de chaleur est conçue pour la ventilation centrale des bâtiments résidentiels et des appartements. L‘appareil est adapté au transport d‘air normal ou légèrement pollué (taille des parti- cules <...
Page 6 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET CHAPITRE 2 Transport L’appareil est emballé en usine et est protégé des dégâts de transport courants. Transporter l’appareil avec précautions. INFORMATIONS En cas de transport ultérieur, en particulier sur de longues distances (par exemple par mer), il faut vérifier si l‘emballage GÉNÉRALES...
Page 7 Si toutes les consignes indiquées dans cette notice ne sont pas correctement respectées, la garantie s’annule. Idem pour les garanties constructeur Helios. L’utilisation d’accessoires, non fournis, non conseillés ou non proposés par Helios, est interdite. Tous changements ou transformations effectués sur l’appareil sont interdits, altèrent sa conformité...
Page 8 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET CHAPITRE 3 Vue d‘ensemble de l‘appareil INFORMATIONS Fig. 1 SUR LE PRODUIT              ...
Page 9 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET Bei Verwendung eines Heizregisters, muss das Rohrsystem 0,5 m vor und nach dem Heizregister mit temperaturbeständigem bzw. nicht brennbarem Rohr versehen werden (z.B. Wickelfalzrohr) Fig. 2...
Page 10 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET Dimensions Fig. 3 132 163 143 air extrait Abluft Fortluft air rejeté ø125 air extérieur air soufflé Zuluft Außenluft Kugelsiphon Siphon à boule ø125 ø12 Dimensions en mm Accessoires Des accessoires supplémentaires et des composants appropriés sont disponibles en complément du système KWL...
Page 11 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET CHAPITRE 4 Instructions d‘installation 4.1.1 Positionnement MONTAGE L‘appareil est destiné à être installé au mur ou dans une armoire à l‘intérieur de l‘appartement ou du bâtiment. En raison du bruit de fonctionnement, il est recommandé...
Page 12 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET Pour démonter l‘appareil, procéder comme suit : Risque de blessure dû à la chute de la porte ou du panneau arrière de l‘appareil ! AVERTISSEMENT La porte ou le panneau arrière de l‘appareil peuvent tomber lorsqu‘ils sont retirés et provoquer des blessures graves.
Page 13 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET Montage du siphon à boule Pendant la période de chauffe, des condensats peuvent se former dans l‘échangeur à contre-courant en raison du processus de récupération de la chaleur. Le condensat doit pouvoir s‘écouler librement de l‘appareil. Le siphon à boule (inclus dans la livraison) doit être monté...
Page 14 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET 6. Raccorder le tube des condensats (longueur max. 1,5 m) au système d’évacuation des eaux usées du bâtiment (à un siphon) (voir Fig. 17). Fig. 17 Tubes des condensats DN 12 mm (doit être en pente !)
Page 15 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET 5.1.1 Schéma de raccordement Fig. 18 Longueur du câble Modbus : 100 m maximum 3x0,5 mm Il faut utiliser des paires de fils torsadés. KWL-VOC eC Surveillance à...
Page 16 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET 5.1.2 Schéma de câblage Fig. 19 MB_A MB_A MB_B MB_B +24V +24V RS_A RS_A RS_B RS_B voir SS-1433 +24V RS_A +24V RS_A RS_B RS_B +11V1 +24V...
Page 17 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET CHAPITRE 6 Première mise en service Pour la première mise en service, l‘appareil doit être correctement raccordé au réseau électrique ou branché au secteur. PREMIÈRE MISE L‘assistant de mise en service peut ensuite être mis en place via le serveur web local ou, en option, via la commande...
Page 18 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET > Les paramètres de configuration de l‘appareil s‘affichent. Fig. 22 4. Configurer l‘appareil et cliquer sur „Suivant“. > Le récapitulatif des paramètres s‘ouvre. 5. Vérifier les paramètres et les ajuster si nécessaire.
Page 19 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET Fig. 23 Fig. 24 Courbe caractéristique KWL 170 W Courbe caractéristique KWL 170 W Air soufflé Air extrait 10 % â â 10 % â â...
Page 20 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET 4. Entrer les pressions différentielles déterminées de la mesure de l‘air soufflé et extérieur dans la courbe caractéristique de l‘appareil pour l‘air soufflé (voir Fig. 23 et Fig. 25), en fonction des performances du ventilateur enregistrées dans le profil de ventilation (voir Fig.
Page 21 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET Déterminer les performances du ventilateur : 1. Saisir les débits volumiques issus du l‘étude pour les trois profils de ventilation „Présent“, „Absent“ et „Forcé“ dans la courbe caractéristique de l‘appareil pour l‘air soufflé et extrait (voir Fig. 31).
Page 22 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET Fig. 33 6.3.3 Réglage par mesure du débit volumique (réglage fin) • Mesurer les débits sur toutes les bouches de soufflage et d‘extraction d‘air. • Additionner les débits de soufflage et d‘extraction d‘air.
Page 23 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET CHAPITRE 7 Possibilités de commande 7.1.1 Serveur web local COMMANDE L‘appareil peut être configuré via le serveur web local à l‘aide d‘un navigateur web, via un appareil mobile (par exemple un ordinateur portable, un PC, une tablette, un smartphone).
Page 24 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET PRÉSENT Profil de ventilation en présence de personnes. Les paramètres suivants peuvent être définis : • Vitesse ventilateur • Définir température air neuf Ici, vous fixez la température de consigne pour l‘air d‘alimentation.
Page 25 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET 7.2.1.7 Programme hebdomadaire Fig. 35 • Activer/désactiver le programme hebdomadaire • Créer/modifier le programme hebdomadaire En cliquant sur un champ, le profil de ventilation change dans l‘ordre suivant (voir Fig. 35) Profil de ventilation „Présent“...
Page 26 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET 7.2.4 Réglages 7.2.4.1 Langue Sélectionner la langue souhaitée pour l‘interface utilisateur. 7.2.4.2 Code d‘accès Changer le code d‘accès. ⓘ Le code d‘accès 0000 est préréglé par défaut.
Page 27 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET • Arrêt d‘urgence / fonctionnement normal (0 V / 24 V) • Ventilation intensive arrêt/marche (0 V / 24 V) • Fonctionnement normal / Bypass (0 V / 24 V) •...
Page 28 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET CHAPITRE 8 Entretien de l‘appareil L‘appareil doit être contrôlé en fonction des besoins, mais au moins une fois par an (inspection visuelle). ENTRETIEN ET Danger de mort par électrocution ! MAINTENANCE En choc électrique peut entraîner la mort ou des blessures graves.
Page 29 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET Entretien et nettoyage de l‘échangeur à contre-courant 8.3.1 Entretien de l‘échangeur à contre-courant L‘échangeur à contre-courant doit être inspecté selon les besoins ou au moins une fois par an pour détecter les salis- sures et l‘encrassement (inspection visuelle) et être nettoyé...
Page 30 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET Risque de brûlures en raison de surfaces chaudes ! AVERTISSEMENT Les surfaces chaudes peuvent causer de graves brûlures. > Laisser refroidir la centrale 5 min et attendre l’arrêt complet des ventilateurs.
Page 31 Notice de montage et d‘utilisation Unité de ventilation centrale – KWL 170 W/W ET...
