Во время монтажа необходимо предусмотреть меры, чтобы проводка не могла быть вытянута или пере-
кручена. Следует принять во внимание, что данные устройства не являются переносными.
Соединительные сечения кабелей и требуемая пропускная способность кабелей приведены в техниче-
ских характеристиках.
6. Монтаж

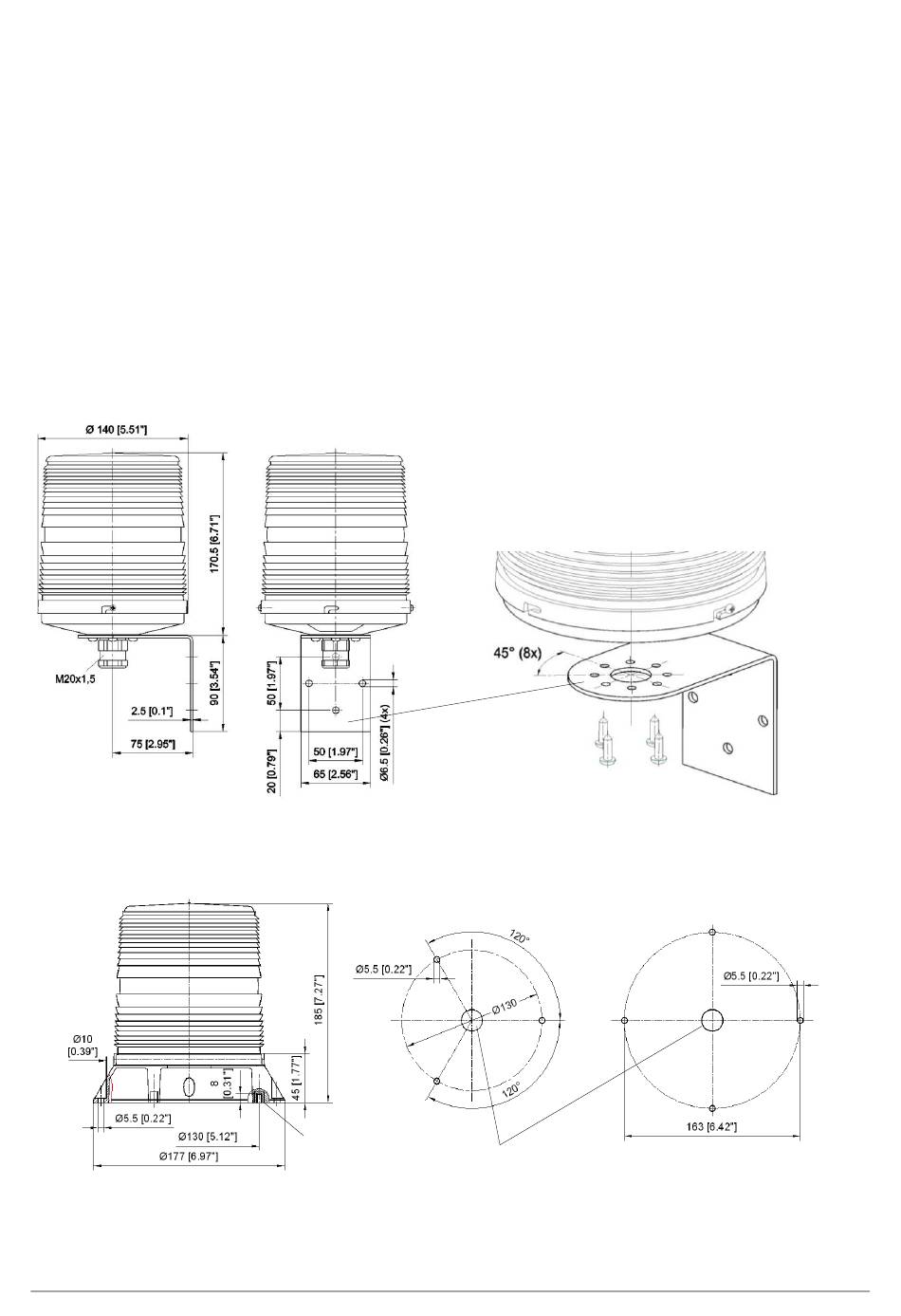

Механические габаритные размеры и схему сверления для крепления можно найти на
таж на угол
и
Рисунок 4 — Непосредственный монтаж
При монтаже на угол устройство можно смещать горизонтально с шагом 45°. Вследствие отключения
сектора и дополнительной бленды направление освещения может быть адаптировано к условиям уста-
новки.
Оптический предупреждающий сигнал должен быть хорошо виден людьми, для которых он предназна-
чен.
Несмотря на высокую интенсивность сигнала, требуется обеспечить максимальный контраст яркости
(градиент яркости) с окружением вблизи сигнальной лампы. Кроме того, следует избегать подсветки
сзади, но ее можно уменьшить с помощью бленды. Правильное соблюдение данных инструкций помога-
ет достичь лучшей различимости сигнала.
Рисунок 3 — Монтаж на угол
Рисунок 4 — Непосредственный монтаж
085501101c
.
Шаблон 1 для
резьбовой вставки M5x8
Резьбовая вставка
M5x8
Страница 5 / 8
Шаблон 2 для 4 проходящих сверху
сквозных болтов
Диаметр зависит от кабельного ввода
Рисунок 3 — Мон-
30401 – 004-3c
