Comelit Ultra Simplebus2 Manuel Technique
Manuels Connexes pour Comelit Ultra Simplebus2
Sommaire des Matières pour Comelit Ultra Simplebus2
- Page 1 MANUEL TECHNIQUE MYCOMELIT, L'APPLI POUR LES PROFESSIONNELS MYCOMELIT, L'APP PER IL PROFESSIONISTA FREE DOWNLOAD Module audio Ultra Simplebus2 art. UT2010, UT2010B, UT2010W...
-
Page 2: Avertissements
• d'utilisation contraire aux indications, • de non-respect des indications et des recommandations présentes dans ce Manuel / Instructions. Comelit Group S.p.A. se réserve le droit de modifier à tout moment et sans préavis le contenu de ce Manuel/Notice d’instructions. Directives Le fabricant, Comelit Group S.p.A., déclare que cet appareil est conforme aux directives applicables. -
Page 3: Table Des Matières
Sommaire Avertissements ................2 Remplacement du module audio avec sauvegarde de rétablissement de la programmation .......... 28 Description ..................4 Configuration par ordinateur ............29 UT2010 ......................4 Caractéristiques techniques ............6 Signalisations et erreurs ............... 29 art. UT2010 ....................6 Performances de l'installation ............. 30 Installation .................. -
Page 4: Description

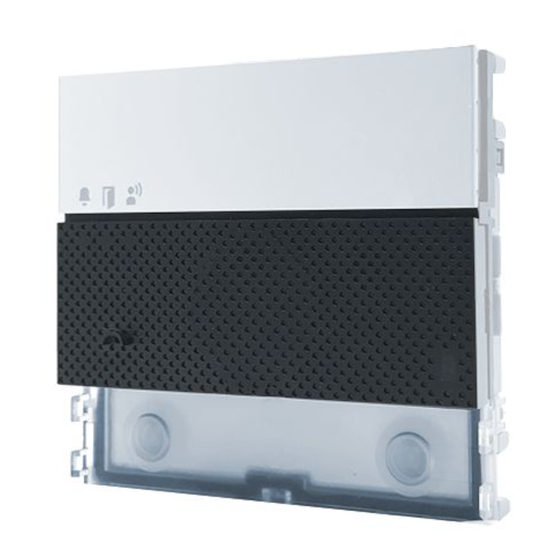

Description UT2010 Module audio pour platine Ultra, système Simplebus2. À utiliser sur des installations avec alimentation art. 1210 / 1210A. Facile à installer et simple à configurer grâce à la programmation smart des boutons d’appel. Détecteur crépusculaire pour l’extinction automatique de jour du rétroéclairage des étiquettes porte-noms. Micro numérique pluridirectionnel et double haut-parleur pour un son haute fidélité. -
Page 5: Connecteur Pour Le Branchement Des Modules Supplémentaires
3. 4. 5. 14. 15. 1. Led de signalisation 13. Bornier de connexion : appel envoyé (verte) / ligne occupée (rouge) RTE entrée programmable RTE (entrée ouvre- porte sortie) ou DO (signal porte ouverte) ouvre-porte actif GND SE- négatif de référence entrée RTE et gâche électrique communication en cours SE+ connexion pour gâche électrique... -
Page 6: Caractéristiques Techniques
Caractéristiques techniques art. UT2010 DONNÉES GÉNÉRALES Typologie Modulaire Hauteur produit (mm) Largeur produit (mm) Profondeur produit (mm) Noir RAL9005, Transparent. Aluminium (art. UT2010), noir (art. UT2010B), blanc Coloris produit (art. UT2010W) Poids produit (g) Type de matériau de revêtement Polycarbonate, Alliage d'aluminium Montage à encastrement Oui, avec accessoire dédié... -
Page 7: Installation
Installation La platine est disponible dans les versions à encastrer ou pour la pose en saillie : Tableau de composition de l’installation à encastrer A = Boîtier à encastrer B = Protection anti-pluie C = Châssis à encastrer avec cadre 3110/1 3110/1A 3110/2... -
Page 8: Modèle À Encastrer
Modèle à encastrer Optionnel Optionnel NOIR ROUGE... -
Page 9: Élimination Des Étiquettes Porte-Noms (2A) / Module (2B)
CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Le bouton présente une étiquette porte-noms sur laquelle il est possible d’écrire directement (A) ou d’appliquer une étiquette autocollante (B). MAX 0,2 mm L’épaisseur totale de l’étiquette porte-noms + étiquette autocollante ne doit pas dépasser 0,2 mm. Possibilité... -
Page 10: Installation Avec Boîtiers Côte À Côte
Installation avec boîtiers côte à côte Avant de murer les boîtiers, insérer les entretoises. -
Page 11: Modèle À Installer En Saillie
Modèle à installer en saillie Optionnel Optionnel NOIR ROUGE... -
Page 12: Élimination Des Étiquettes Porte-Noms (2A) / Module (2B)
CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Le bouton présente une étiquette porte-noms sur laquelle il est possible d’écrire directement (A) ou d’appliquer une étiquette autocollante (B). MAX 0,2 mm L’épaisseur totale de l’étiquette porte-noms + étiquette autocollante ne doit pas dépasser 0,2 mm. Possibilité... -
Page 13: Installation Avec Boîtiers Côte À Côte
Installation avec boîtiers côte à côte... -
Page 14: Connexions
Connexions Connexion de base 1210A 1210 12 VAC/VDC 18 Ω MAX R GND NO NC UT2010 Max 20 m. Bouton ouvre-porte sortie. Connexion avec alimentation séparée 1210A 1595 1210 120-230 V 12 VAC/VDC 12 VAC/VDC 18 Ω MAX 18 Ω MAX R GND NO NC UT2010... -
Page 15: Connexions Des Modules
Connexions des modules Sur les installations disposant de l’art. UT2010 et de l’alimentation art. 1210/1210A, la puissance disponible pour les modules de la platine extérieure correspond à 3,3 W maximum. Calculer l'absorption totale des modules à partir du tableau des consommations en fonction de la configuration de l'installation. -
Page 16: Connexion Modules Boutons Art. Ut9200
Connexion modules boutons art. UT9200 1210A 1210 12 VAC/VDC 18 Ω MAX R GND NO NC NOIR UT2010 ROUGE UT9200 MAX 8 Max 20 m. Bouton ouvre-porte sortie. Max 8 modules (Max 30 modules avec alimentation supplémentaire). Connexion module écran tactile art. UT9270 Variante avec alimentation séparée 80 résidents >... -
Page 17: Connexion Module Répertoire Numérique Art. Ut9260M
Connexion module répertoire numérique art. UT9260M 1210A 1210 12 VAC/VDC 18 Ω MAX R GND NO NC UT2010 UT9260M Max 20 m. Bouton ouvre-porte sortie. -
Page 18: Programmation
Programmation Pour une programmation correcte, respecter la séquence des consignes suivantes Configuration type bouton Adressage modules boutons III. Programmation codes d’appel Configuration type bouton à conserver pour le fonctionnement normal (simple/double) DIP 6 : configuration type bouton : Bouton simple (DIP6 ON). default Bouton double (DIP6 OFF, par défaut). -
Page 19: Programmation Smart Codes D'appel Consécutifs
Programmation smart codes d’appel consécutifs default DIP 6 : configuration type bouton : Bouton simple (DIP6 ON). Bouton double (DIP6 OFF, par défaut). AVANT de continuer : Définir le code d’appel de l'appartement Mettre sur OFF à appeler (par exemple : 1) à travers les S1 S2 TOUS les dip-switches, y compris dip-switches... -
Page 20: Programmation Codes D'appel Spécifiques
Programmation codes d’appel spécifiques default DIP 6 : configuration type bouton : Bouton simple (DIP6 ON). Bouton double (DIP6 OFF, par défaut). AVANT de continuer : Mettre sur OFF Définir le code d’appel de S1 S2 TOUS les dip-switches, y compris l'appartement à... -
Page 21: Programmations Spéciales À Travers Les Dip-Switches
Programmations spéciales à travers les dip-switches S1 S2 Noter les réglages du dip- switch. AVANT de continuer : Mettre sur OFF TOUS les dip-switches, y compris 1. Saisir les dip selon le DIP 6. la fonction que l'on désire programmer, (voir Tableau des programmations... -
Page 22: Tableau Des Programmations Spéciales
Tableau des programmations spéciales CODE DIP SWITCH ON FONCTIONS Messages audio-visuels 1,7,8 Tchèque 1,2,7,8 Hébreu 3,7,8 Polonais 1,3,7,8 Catalan 2,3,7,8 Galicien 1,2,3,7,8 Langue basque 2,3,4,7,8 Danois 1,2,3,4,7,8 Norvégien 1,2,5,7,8 Suédois 1,2,3,5,7,8 Italien 4,5,7,8 Français 1,4,5,7,8 Espagnol 2,4,5,7,8 Holland. 1,2,4,5,7,8 Grec 3,4,5,7,8 Anglais 1,3,4,5,7,8... - Page 23 1,2,5,6,7,8 Temps d'attente reset (après raccrochage ou après ouvre-porte) : 10 s (par défaut) 3,5,6,7,8 Temps d'attente reset (après raccrochage ou après ouvre-porte) : 1 s 5,7,8 Valide le temps d' « attente reset » sur commande ouvre-porte (par défaut) Désactive le temps d' «...
-
Page 24: Détecteur Crépusculaire
Détecteur crépusculaire Gestion rétroéclairage des boutons Le détecteur crépusculaire est en modalité AUTO par défaut : les leds des boutons s’allument la nuit et restent éteintes le jour. Pour passer sur ON (leds toujours allumées) ou sur OFF (leds Noter les réglages du dip- toujours éteintes), procéder switch. -
Page 25: Contrôle Du Fonctionnement Du Détecteur Crépusculaire
S1 S2 Rétablir la configuration des DIP-switches Contrôle du fonctionnement du détecteur crépusculaire S1 S2 S1 S2 S’il fait jour et vous souhaitez vérifier le fonctionnement de la modalité AUTO du détecteur crépusculaire, procédez de la façon suivante : 1. Entrer dans la programmation 2. -
Page 26: Réglage De L'intensité Lumineuse Des Leds Des Boutons
Réglage de l’intensité lumineuse des leds des boutons S1 S2 Noter les réglages du dip- switch. AVANT de continuer : 1. Valider le Mettre sur OFF TOUS les dip- réglage de switches, y compris le DIP 6. l’intensité lumineuse 2. Définir la fonction choisie cod. -
Page 27: Fonction Light Me
Fonction Light me Cette fonction déclenche le rétroéclairage des boutons uniquement sur demande du client en appuyant sur le bouton LIGHT- ME présent sur le module audio afin de réaliser des économies d’énergie et de limiter la pollution lumineuse. La gestion du rétroéclairage de ce bouton dépend de la façon dont a été configuré le détecteur crépusculaire. Par défaut, il est en modalité... -
Page 28: Remplacement Du Module Audio Avec Sauvegarde De Rétablissement De La Programmation
Remplacement du module audio avec sauvegarde de rétablissement de la programmation En cas de remplacement du module audio, respecter les consignes qui suivent. L’opération doit être complétée dans l’heure qui suit le démontage de l’ancien module. Noter les réglages du dip- switch. -
Page 29: Configuration Par Ordinateur
Configuration par ordinateur Toutes les configurations du dispositif peuvent être effectuées sur ordinateur avec le logiciel de configuration Vip Manager, à télécharger gratuitement sur le site pro.comelitgroup.com. (Voir manuel de programmation) Par exemple : • programmation des codes d’appel associés aux boutons •... -
Page 30: Performances De L'installation
Performances de l'installation 6751W 2719W 2738W/A 1210A 1210 UT2010 6751W 2719W 2738W/A 1210A 1210 UT2010... -
Page 31: Distances De Fonctionnement
Distances de fonctionnement A MAXI B MAXI C MAXI E MAXI Comelit art. 4577/4579 1 mm² 260 m 130 m 130 m (Ø 1,2 mm AWG 17) (850 feet) (425 feet) (425 feet) UTP5 cat. 5 0,2 mm² 80 m 40 m 40 m (Ø... -
Page 32: Schémas De Connexion
Schémas de connexion 2738W/A 6751W 2719W 2738W/A 1210A 1210 230V 12 VAC/VDC 18 Ω MAX R GND NO NC UT2010 UT9200 (MAX 8) Max 20 m. Bouton ouvre-porte sortie. Pour les platines extérieures configurées différemment (modèle, nombre et type de modules) de celles indiquées sur les schémas, consulter le Tableau des consommations des modules de la platine extérieure... -
Page 33: Fonctionnalités De L'installation Et Schémas
1404 1404 1 2 3 4 6 7 1 2 3 4 6 7 1 2 3 4 6 7 1 2 3 4 6 7 1 2 3 4 1 2 3 4 1210A 1210 1210A 1210 230V 230V 1210A 1210 12 VAC/VDC... -
Page 34: Tableau Des Codes D'appel
Tableau des codes d’appel Code DIP-switch 1,4,6 1,5,7 1,4,5,6,7 1,6,8 1,4,7,8 2,4,6 2,5,7 2,4,5,6,7 2,6,8 2,4,7,8 1,2,4,6 1,2,5,7 1,2,4,5,6,7 1,2,6,8 1,2,4,7,8 3,4,6 3,5,7 3,4,5,6,7 3,6,8 3,4,7,8 1,3,4,6 1,3,5,7 1,3,4,5,6,7 1,3,6,8 1,3,4,7,8 2,3,4,6 2,3,5,7 2,3,4,5,6,7 2,3,6,8 2,3,4,7,8 1,2,3 1,2,3,4,6 1,2,3,5,7 1,2,3,4,5,6,7 1,2,3,6,8 1,2,3,4,7,8 4,5,7... - Page 35 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
