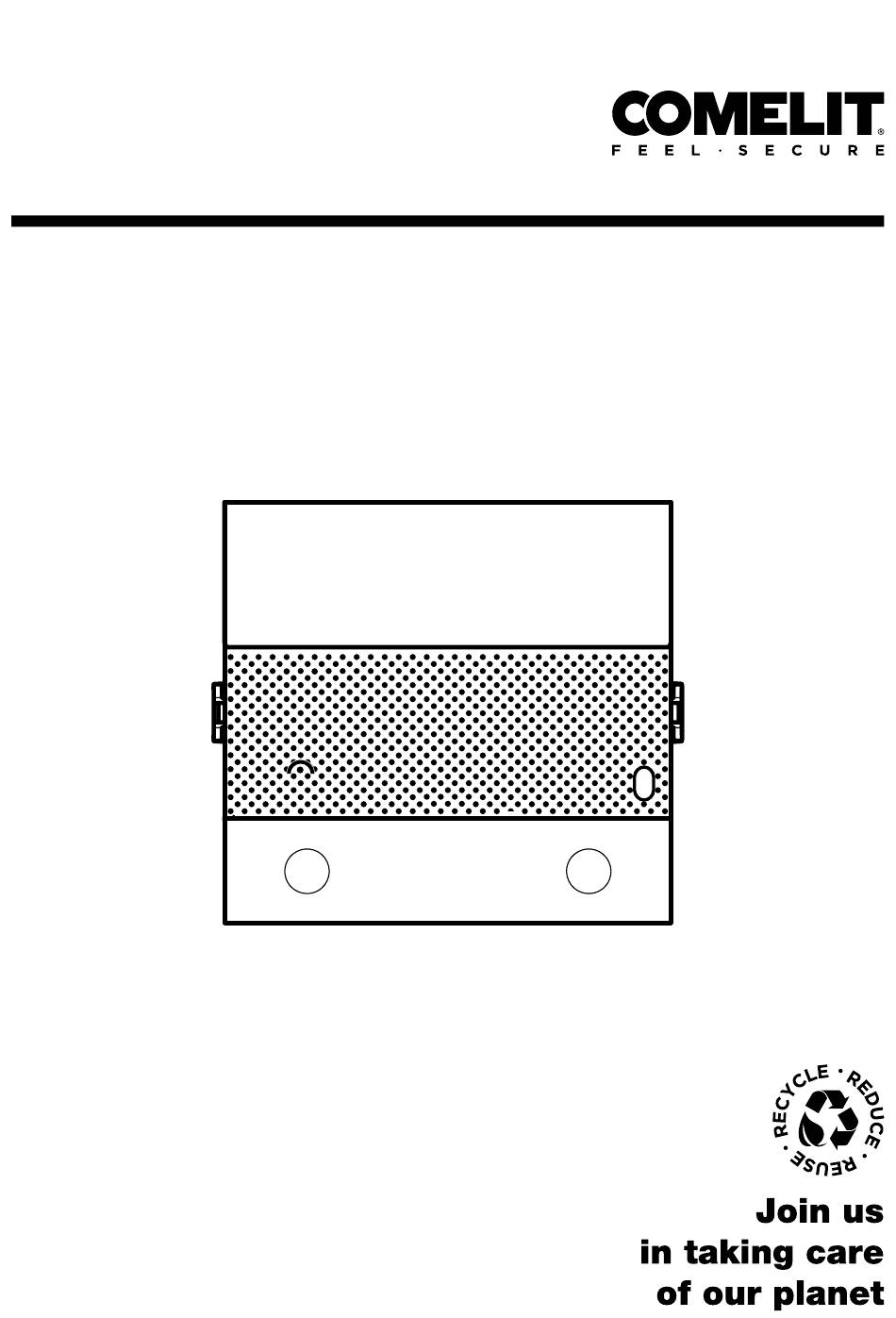

- Page 1 Ultra UT2010 M A N U E L T E C H N I Q U E C O M P L E T...
- Page 2 | Sommaire | Module audio Ultra Simplebus2 Module audio pour platine Ultra, système Simplebus 2. À utiliser dans les systèmes avec alimentation ref. 1210/1210A. Facile à installer et à configurer grâce à la programmation smart des boutons d’appel. Détecteur crépusculaire pour l’extinction automatique du rétroéclairage des étiquettes porte-noms de jour.
- Page 3 | Sommaire | Sommaire Module audio Ultra Simplebus2 Description Caractéristiques techniques Installation Installation à encastrer Dépose des étiquettes porte-nom (2A) /module (2B) Installation avec boîtiers à encastrer juxtaposés Installation en saillie Dépose des étiquettes porte-nom (2A) /module (2B) Installation avec boitiers muraux juxtaposés Connexions des modules Tableau des consommations des modules de la platine extérieure Programmation...
- Page 4 | Sommaire | Programmations spéciales via DIP-SWITCH Tableau des programmations spéciales Programmation de la langue des messages vocaux Programmation des messages vocaux en langue unique Programmation des messages vocaux en double langue Capteur crépusculaire Gestion du rétroéclairage des boutons Vérification du fonctionnement du capteur crépusculaire Réglage de l’intensité...
- Page 5 | Sommaire | Description 3. 4. 5. 14. 15. 1. LED de signalisation appel envoyée (vert) / installation occupée (rouge) ouvre-porte activé communication en cours 2. Haut-parleurs 3. Réglage du volume haut-parleur 4. S1 Sélecteur programmation des boutons 5. S2 Sélecteur programmations spéciales 6.
- Page 6 | Sommaire | 13. Bornier de connexion : RTE entrée programmable RTE (entrée ouvre-porte locale) ou DO (signalisation porte ouverte) GND SE- négatif de référence entrée RTE et système de fermeture électrique SE+ connexion pour système de fermeture électrique NO NC COM contacts relais V- V+ alimentation LL connexion ligne bus 14.
- Page 7 | Sommaire | Caractéristiques techniques DONNÉES GÉNÉRALES Typologie Modulaire Hauteur (mm) 90 Largeur (mm) 100 Profondeur (mm) 35 Poids du produit (g) 275 Couleur du produit Aluminium, Noir RAL9005, Transparent Type de matériaux de revêtement Polycarbonate, Alliage d'aluminium Montage à encastrer Oui Montage en saillie Oui SYSTÈMES COMPATIBLES Audio/vidéo Simplebus 2 avec...
- Page 8 | Sommaire | CARACTÉRISTIQUES ENVIRONNEMENTALES ET DE CONFORMITÉ Degré de protection IP IP65 Degré de protection antivandale IK IK08 Température de fonctionnement (°C) -25 ÷ 55 Humidité de fonctionnement (HR max) 25 ÷ 95 Classe environnementale IV RoHS II - 2011/65/UE (EN IEC 63000:2018), EMC 2014/30/UE (EN 61000-6-1:2007 , EN Certifications 61000-6-3:2007+A1:2011) FONCTIONS PRINCIPALES...
- Page 9 | Sommaire | Installation La platine est disponible en variantes à encastrer ou en saillie : TABLEAU DE COMPOSITION INSTALLATION À ENCASTRER A = Boîtier à encastrer B = Visière anti-pluie C = Châssis à encastrer avec cadre 3110/1A 3110/2A 3110/3A 3110/4A UT9181...
- Page 10 | Sommaire | Installation à encastrer Optionnel Optionnel NOIR ROUGE...
- Page 11 | Sommaire | CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Le bouton est équipé d’un porte-nom sur lequel on peut écrire directement (A), ou bien appliquer une étiquette adhésive (B). L’épaisseur totale du porte-nom + étiquette adhésive ne MAX 0,2 mm doit pas dépasser 0,2 mm.
- Page 12 | Sommaire | Installation avec boîtiers à encastrer juxtaposés ROUGE ROSSO NOIR NERO Avant d’encastrer les boîtes, insérer les entretoises.
- Page 13 | Sommaire | Installation en saillie Optionnel Optionnel NOIR ROUGE...
- Page 14 | Sommaire | CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Le bouton est équipé d’un porte-nom sur lequel on peut écrire directement (A), ou bien appliquer une étiquette adhésive (B). L’épaisseur totale du porte-nom + étiquette adhésive ne doit pas dépasser 0,2 mm. MAX 0,2 mm Il est possible de télécharger depuis le site pro.comelitgroup.
- Page 15 | Sommaire | Installation avec boitiers muraux juxtaposés ROUGE ROSSO NOIR NERO...
- Page 16 | Sommaire | Connexions des modules Sur les installations avec art. UT2010 et alimentateur art. 1210/1210A, la puissance disponible pour les modules de la platine extérieure est MAX 3,3 W. Selon la configuration de votre installation, calculez la consommation totale des modules à l’aide du tableau des consommations.
- Page 17 | Sommaire | RACCORDEMENT MODULES BOUTONS ART. UT9200 1210A 1210 12 VAC/VDC 18 Ω MAX R GND NO NC NOIR UT2010 ROUGE UT9200/UT9201 MAX 8 Max 20 m. Bouton ouvre porte sortie. Max 8 modules (Max 30 modules avec alimentation supplémentaire). RACCORDEMENT MODULE ÉCRAN TACTILE ART.
- Page 18 | Sommaire | RACCORDEMENT MODULE CLAVIER NUMÉRIQUE ART. UT9279M 1210A 1210 12 VAC/VDC 18 Ω MAX R GND NO NC UT2010 UT9279M Max 20 m. Bouton ouvre porte sortie. RACCORDEMENT MODULE RÉPERTOIRE NUMÉRIQUE ART. UT9260M 1210A 1210 12 VAC/VDC 18 Ω MAX R GND NO NC UT2010...
- Page 19 | Sommaire | Programmation Pour une programmation correcte, suivre dans l’ordre les instructions suivantes I. Configuration type de bouton II. Adressage modules boutons III. Programmation des codes utilisateur Configuration du type de bouton à maintenir en fonctionnement normal (simple/double) art. UT9200 (double hauteur/large) art. UT9201 DIP 6 : configuration type de bouton : Bouton simple (DIP6 ON).
- Page 20 | Sommaire | Programmation Smart des codes utilisateur consécutifs S’assurer de la default bonne configuration du bouton : simple (DIP6 ON), double (DIP6 OFF) AVANT de continuer : Régler le code utilisateur de Mettre sur OFF l’appartement que vous souhaitez S1 S2 TOUS les DIP-switch, y compris le appeler (par exemple : 1) via les DIP- DIP 6.
- Page 21 | Sommaire | Programmation des codes utilisateur spécifiques S’assurer de la default bonne configuration du bouton : simple (DIP6 ON), double (DIP6 OFF) Régler le code utilisateur de AVANT de continuer : l’appartement que vous souhaitez S1 S2 Mettre sur OFF appeler (par exemple : 25) via les TOUS les DIP-switch, y compris le DIP-switch (voir “Tableau des codes...
- Page 22 | Sommaire | Tableau des codes utilisateur DIP-switch Code. 1,4,6 1,5,7 1,4,5,6,7 1,6,8 1,4,7,8 2,4,6 2,5,7 2,4,5,6,7 2,6,8 2,4,7,8 1,2,4,6 1,2,5,7 1,2,4,5,6,7 1,2,6,8 1,2,4,7,8 3,4,6 3,5,7 3,4,5,6,7 3,6,8 3,4,7,8 1,3,4,6 1,3,5,7 1,3,4,5,6,7 1,3,6,8 1,3,4,7,8 2,3,4,6 2,3,5,7 2,3,4,5,6,7 2,3,6,8 2,3,4,7,8 1,2,3 1,2,3,4,6 1,2,3,5,7 1,2,3,4,5,6,7...
- Page 23 | Sommaire | Configuration via PC Toutes les configurations du dispositif peuvent être effectuées via PC et le logiciel de configuration ViP Manager, téléchargeable gratuitement sur le site pro.comelitgroup.com (Voir le manuel de programmation). Par exemple : • programmation des codes utilisateur associés aux boutons •...
- Page 24 | Sommaire | Programmations spéciales via DIP-SWITCH S1 S2 Prendre note des réglages du DIP-switch AVANT de continuer : Mettre sur OFF TOUS les DIP-switch, y compris le 1. Régler les dip selon DIP 6. la fonction que vous souhaitez programmer (voir “Tableau des programmations...
- Page 25 | Sommaire | Tableau des programmations spéciales CODE DIP SWITCH ON FONCTIONS Messages audio-visuels 1,7,8 Tchèque 1,2,7,8 Hébreu 3,7,8 Polonais 1,3,7,8 Catalan 2,3,7,8 Galicien 1,2,3,7,8 Langue basque 2,3,4,7,8 Danois 1,2,3,4,7,8 Norvégien 1,2,5,7,8 Suédois 1,2,3,5,7,8 Italien 4,5,7,8 Français 1,4,5,7,8 Espagnol 2,4,5,7,8 Néerlandais 1,2,4,5,7,8 Grec...
- Page 26 | Sommaire | 1,5,8 Entrée RTE réglée comme entrée bouton ouvre porte sortie (par défaut) 2,5,8 Entrée RTE configurée comme signalisation porte ouverte 2,4,5,8 Temps de signalisation occupé : 10 sec (par défaut) 1,2,4,5,8 Temps de signalisation occupé : 300 sec 1,2,3,4,6,7,8 Tonalité...
- Page 27 | Sommaire | Programmation de la langue des messages vocaux Le module audio peut être configuré pour reproduire des messages vocaux fournissant à l’utilisateur un retour immédiat sur l’action en cours. Les messages vocaux peuvent être émis : • dans une seule langue, voir : “Programmation des messages vocaux en langue unique”. •...
- Page 28 | Sommaire | Programmation des messages vocaux en double langue Prendre note des réglages du DIP-switch S1 S2 1. Régler les dip pour la première langue 1 2 3 4 souhaitée (voir TAB B) 2. Appuyer sur le bouton de confirmation. 1.
- Page 29 | Sommaire | Capteur crépusculaire Gestion du rétroéclairage des boutons Le capteur crépusculaire est par défaut en mode AUTO : les led des boutons s’allument la nuit et s’éteignent le jour. Pour changer le réglage en ON (led toujours allumés) ou en OFF (led toujours éteints), suivre la procédure suivante.
- Page 30 | Sommaire | S1 S2 Rétablir la configuration des DIP-switch Vérification du fonctionnement du capteur crépusculaire S1 S2 S1 S2 5 sec Si c’est le jour et que vous souhaitez vérifier le fonctionnement du mode AUTO du capteur crépusculaire, il est possible de suivre la procédure suivante : 1.
- Page 31 | Sommaire | AVANT de continuer : Mettre sur OFF 1. Activer le réglage de TOUS les DIP-switch, y compris le l’intensité lumineuse DIP 6. 2. Définir la fonction souhaitée (cod. 161) et appuyer 1 2 3 4 sur le bouton de confirmation de la programmation...
- Page 32 | Sommaire | Fonction Light me Grâce à cette fonctionnalité, le rétroéclairage des boutons ne s’activera que sur demande de l’utilisateur via la pression du bouton LIGHT-ME situé sur le module audio, permettant une économie d’énergie et une réduction de la pollution lumineuse. La gestion du rétroéclairage de ce bouton dépend du réglage du capteur crépusculaire.
- Page 33 | Sommaire | Remplacement du module audio avec sauvegarde de restauration de la programmation En cas de remplacement du module audio/vidéo, il est nécessaire de suivre les instructions suivantes. La procédure doit être complétée dans l’heure suivant la dépose de l’ancien module. Prendre note des réglages du DIP-switch NOUVEAU...
- Page 34 1.5 mm² L’utilisation de câbles blindés pourrait réduire les distances de 50 % A MAX B MAX C MAX Comelit Art. 4577/4579 1 mm² 260 m 130 m 130 m (Ø 1,2 mm AWG 17) (850 pieds) (425 pieds) (425 pieds) UTP cat.
- Page 35 | Sommaire | Schémas de connexion 2738W/A 6751W 32-34 Vdc 2719W 2738W/A 1210A 1210 230V 34-35 Vdc 34-35 Vdc 32-34 Vdc R GND NO NC UT2010 UT9200 (MAX 8) Pour des configurations de la platine extérieure (modèle, nombre et type de modules) différentes de celles indiquées dans les schémas, consulter le “Tableau des consommations des modules de la platine extérieure”...
- Page 36 | Sommaire | 1404 1404 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4 1210A 1210 1210A 1210 230V 230V 1210A 1210 12 VAC/VDC 230V 18 Ω...
- Page 37 | Sommaire | Connexions Connexion avec alimentation séparée 1210A 1595 1210 120-230 V 12 VAC/VDC 12 VAC/VDC 18 Ω MAX 18 Ω MAX R GND NO NC UT2010 Max 20 m. Bouton ouvre porte sortie. Utilisation du relais de la platine 1 2 3 4 UT2010 1210A...
- Page 38 | Sommaire | Performances de l’installation et schémas Pour plus d’informations sur les performances de l’installation et pour visualiser les schémas d’installation, cliquez sur le type d’installation : • Audio Simplebus2...
- Page 39 | Sommaire | 5e édition 01/2026 cod. 2G40003664 Rev1 03/2026...
