Comelit Ultra UT1010 Manuel Technique
Manuels Connexes pour Comelit Ultra UT1010
Sommaire des Matières pour Comelit Ultra UT1010

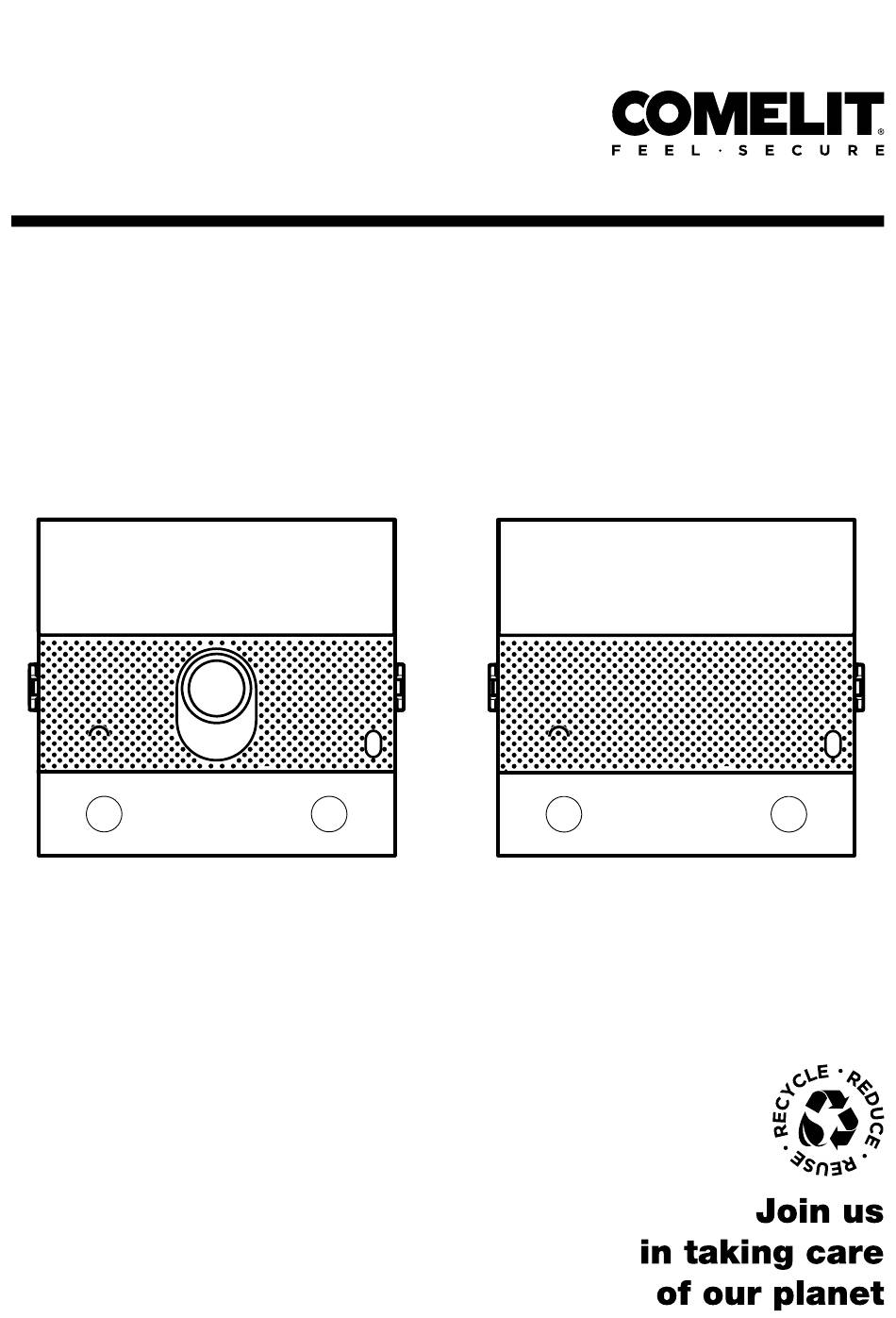

- Page 1 Ultra UT1010 M A N U E L T E C H N I Q U E C O M P L E T...
- Page 2 | Sommaire | Module audio Ultra Simplebus 1 Module audio pour platine Ultra, système Simplebus 1. À utiliser dans les systèmes avec alimentation ref. 1595 et ref. 4888C. Facile à installer et à configurer grâce à la programmation smart des boutons d’appel.
- Page 3 | Sommaire | Sommaire Module audio Ultra Simplebus 1 Description Caractéristiques techniques Installation Installation à encastrer Dépose des étiquettes porte-nom (2A) /module (2B) Installation avec boîtiers à encastrer juxtaposés Installation en saillie Dépose des étiquettes porte-nom (2A) /module (2B) Installation avec boitiers muraux juxtaposés Connexions des modules Programmation Configuration du type de bouton à...
- Page 4 | Sommaire | Programmation de la langue des messages vocaux Programmation des messages vocaux en langue unique Programmation des messages vocaux en double langue Capteur crépusculaire Gestion du rétroéclairage des boutons Vérification du fonctionnement du capteur crépusculaire Réglage de l’intensité lumineuse des led des boutons Fonction Light me Comportement de la fonction Light me en fonction du mode de rétroéclairage des Remplacement du module audio avec sauvegarde de...
- Page 5 | Sommaire | Description 3. 4. 5. 13. 14. 1. LED de signalisation appel envoyée (vert) / installation occupée (rouge) ouvre-porte activé communication en cours 2. Haut-parleurs 3. Réglage du volume haut-parleur 4. S1 Sélecteur programmation des boutons 5. S2 Sélecteur programmations spéciales 6.
- Page 6 | Sommaire | 12. Bornier de connexion : RTE entrée programmable RTE (entrée ouvre-porte locale) ou DO (signalisation porte ouverte) GND négatif de référence entrée RTE ou DO SE négatif de référence du système de fermeture électrique NO NC COM contacts relais V- V+ alimentation LL connexion ligne bus 13.
- Page 7 | Sommaire | Caractéristiques techniques DONNÉES GÉNÉRALES Typologie Modulaire Hauteur (mm) 90 Largeur (mm) 100 Profondeur (mm) 35 Poids du produit (g) 275 Couleur du produit Aluminium, Noir RAL9005, Transparent Type de matériaux de revêtement Polycarbonate, Alliage d'aluminium Montage à encastrer Oui, avec accessoire dédié Montage en saillie Oui, avec accessoire dédié...
- Page 8 | Sommaire | CARACTÉRISTIQUES ENVIRONNEMENTALES ET DE CONFORMITÉ Degré de protection antivandale IK IK08 Température de fonctionnement (°C) -25 ÷ 55 Humidité de fonctionnement (HR max) 25 ÷ 95 Classe environnementale IV RoHS II - 2011/65/UE (EN IEC 63000:2018), EMC 2014/30/UE (EN 61000-6-1:2007 , EN Certifications 61000-6-3:2007+A1:2011) FONCTIONS PRINCIPALES...
- Page 9 | Sommaire | Installation La platine est disponible en variantes à encastrer ou en saillie : TABLEAU DE COMPOSITION INSTALLATION À ENCASTRER A = Boîtier à encastrer B = Visière anti-pluie C = Châssis à encastrer avec cadre 3110/1A 3110/2A 3110/3A 3110/4A UT9181...
- Page 10 | Sommaire | Installation à encastrer Optionnel Optionnel NOIR ROUGE...
- Page 11 | Sommaire | CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Le bouton est équipé d’un porte-nom sur lequel on peut écrire directement (A), ou bien appliquer une étiquette adhésive (B). L’épaisseur totale du porte-nom + étiquette adhésive ne MAX 0,2 mm doit pas dépasser 0,2 mm.
- Page 12 | Sommaire | Installation avec boîtiers à encastrer juxtaposés ROUGE ROSSO NOIR NERO Avant d’encastrer les boîtes, insérer les entretoises.
- Page 13 | Sommaire | Installation en saillie Optionnel Optionnel NOIR ROUGE...
- Page 14 | Sommaire | CLACK! CLACK! CLACK! CLACK! CLACK! CLACK! Le bouton est équipé d’un porte-nom sur lequel on peut écrire directement (A), ou bien appliquer une étiquette adhésive (B). L’épaisseur totale du porte-nom + étiquette adhésive ne doit pas dépasser 0,2 mm. MAX 0,2 mm Il est possible de télécharger depuis le site pro.comelitgroup.
- Page 15 | Sommaire | Installation avec boitiers muraux juxtaposés ROUGE ROSSO NOIR NERO...
- Page 16 | Sommaire | Connexions des modules RACCORDEMENT MODULES BOUTONS ART. UT9200 MONTANTE CITOFONICA COLONNE MONTANTE PHONIE 1595 120-230 V NOIR 12 VAC/VDC 18 Ω MAX SE NO NC UT1010 ROUGE UT9200 (MAX 25) Max 20 m. Bouton ouvre porte sortie. RACCORDEMENT MODULE ÉCRAN TACTILE ART.
- Page 17 | Sommaire | RACCORDEMENT MODULE CLAVIER NUMÉRIQUE ART. UT9279M COLONNE MONTANTE PHONIE MONTANTE CITOFONICA 1595 120-230 V 12 VAC/VDC 18 Ω MAX SE NO NC UT1010 UT9279M Max 20 m. Bouton ouvre porte sortie. RACCORDEMENT MODULE RÉPERTOIRE NUMÉRIQUE ART. UT9260M MONTANTE CITOFONICA COLONNE MONTANTE PHONIE 1595...
- Page 18 | Sommaire | Programmation Pour une programmation correcte, suivre dans l’ordre les instructions suivantes I. Configuration type de bouton II. Adressage modules boutons III. Programmation des codes utilisateur Configuration du type de bouton à maintenir en fonctionnement normal (simple/double) art. UT9200 (double hauteur/large) art. UT9201 DIP 6 : configuration type de bouton : Bouton simple (DIP6 ON).
- Page 19 | Sommaire | Programmation Smart des codes utilisateur consécutifs S’assurer de la default bonne configuration du bouton : simple (DIP6 ON), double (DIP6 OFF) AVANT de continuer : Régler le code utilisateur de Mettre sur OFF l’appartement que vous souhaitez S1 S2 TOUS les DIP-switch, y compris le appeler (par exemple : 1) via les DIP- DIP 6.
- Page 20 | Sommaire | Programmation des codes utilisateur spécifiques S’assurer de la default bonne configuration du bouton : simple (DIP6 ON), double (DIP6 OFF) AVANT de continuer : Régler le code utilisateur de Mettre sur OFF l’appartement que vous souhaitez S1 S2 TOUS les DIP-switch, y compris le appeler (par exemple : 25) via les DIP 6.
- Page 21 | Sommaire | Tableau des codes utilisateur DIP-switch Code. 1,4,6 1,5,7 1,4,5,6,7 1,6,8 1,4,7,8 2,4,6 2,5,7 2,4,5,6,7 2,6,8 2,4,7,8 1,2,4,6 1,2,5,7 1,2,4,5,6,7 1,2,6,8 1,2,4,7,8 3,4,6 3,5,7 3,4,5,6,7 3,6,8 3,4,7,8 1,3,4,6 1,3,5,7 1,3,4,5,6,7 1,3,6,8 1,3,4,7,8 2,3,4,6 2,3,5,7 2,3,4,5,6,7 2,3,6,8 2,3,4,7,8 1,2,3 1,2,3,4,6 1,2,3,5,7 1,2,3,4,5,6,7...
- Page 22 | Sommaire | Configuration via PC Toutes les configurations du dispositif peuvent être effectuées via PC et le logiciel de configuration ViP Manager, téléchargeable gratuitement sur le site pro.comelitgroup.com (Voir le manuel de programmation). Par exemple : • programmation des codes utilisateur associés aux boutons •...
- Page 23 | Sommaire | Programmations spéciales via DIP-SWITCH S1 S2 Prendre note des réglages du DIP-switch AVANT de continuer : Mettre sur OFF 1. Régler les dip selon TOUS les DIP-switch, y compris le la fonction que DIP 6. vous souhaitez programmer (voir “Tableau des programmations...
- Page 24 | Sommaire | Tableau des programmations spéciales CODE DIP SWITCH ON FONCTIONS Messages audio-visuels 1,7,8 Tchèque 1,2,7,8 Hébreu 3,7,8 Polonais 1,3,7,8 Catalan 2,3,7,8 Galicien 1,2,3,7,8 Langue basque 2,3,4,7,8 Danois 1,2,3,4,7,8 Norvégien 1,2,5,7,8 Suédois 1,2,3,5,7,8 Italien 4,5,7,8 Français 1,4,5,7,8 Espagnol 2,4,5,7,8 Néerlandais 1,2,4,5,7,8 Grec...
- Page 25 | Sommaire | Fonctions de l'installation 4,6,7,8 Temps d’attente de réponse : 60 sec (par défaut) 1,4,6,7,8 Temps d'attente de réponse : 120 sec 2,4,6,7,8 Temps d'attente de réponse : 30 sec 1,2,4,6,7,8 Temps de conversation : 90 sec (par défaut) 3,4,6,7,8 Temps de conversation : 180 sec 1,5,8...
- Page 26 | Sommaire | Sauvegarde de restauration 2,5,6,7 En cas de remplacement du module audio/vidéo, importe toutes les programmations (disponible uniquement si au moins un module supplémentaire est connecté via nappe plate) Réinitialisation 1,2,5,6,7 Réinitialisation des programmations des boutons : si les modules sont adressés (voir “Adressage des modules de boutons”) réinitialise les codes utilisateur programmés sur les boutons.
- Page 27 | Sommaire | Programmation de la langue des messages vocaux Le module audio peut être configuré pour reproduire des messages vocaux fournissant à l’utilisateur un retour immédiat sur l’action en cours. Les messages vocaux peuvent être émis : • dans une seule langue, voir : “Programmation des messages vocaux en langue unique”. •...
- Page 28 | Sommaire | Programmation des messages vocaux en double langue Prendre note des réglages du DIP-switch S1 S2 1. Régler les dip pour la première langue 1 2 3 4 souhaitée (voir TAB B) 2. Appuyer sur le bouton de confirmation. 1.
- Page 29 | Sommaire | Capteur crépusculaire Gestion du rétroéclairage des boutons Le capteur crépusculaire est par défaut en mode AUTO : les led des boutons s’allument la nuit et s’éteignent le jour. Pour changer le réglage en ON (led toujours allumés) ou en OFF (led toujours éteints), suivre la procédure suivante.
- Page 30 | Sommaire | S1 S2 Rétablir la configuration des DIP-switch Vérification du fonctionnement du capteur crépusculaire S1 S2 S1 S2 5 sec Si c’est le jour et que vous souhaitez vérifier le fonctionnement du mode AUTO du capteur crépusculaire, il est possible de suivre la procédure suivante : 1.
- Page 31 | Sommaire | AVANT de continuer : Mettre sur OFF 1. Activer le réglage de TOUS les DIP-switch, y compris le l’intensité lumineuse DIP 6. 2. Définir la fonction souhaitée (cod. 161) et appuyer 1 2 3 4 sur le bouton de confirmation de la programmation...
- Page 32 | Sommaire | Fonction Light me Grâce à cette fonctionnalité, le rétroéclairage des boutons ne s’activera que sur demande de l’utilisateur via la pression du bouton LIGHT-ME situé sur le module audio, permettant une économie d’énergie et une réduction de la pollution lumineuse. La gestion du rétroéclairage de ce bouton dépend du réglage du capteur crépusculaire.
- Page 33 | Sommaire | Remplacement du module audio avec sauvegarde de restauration de la programmation En cas de remplacement du module audio/vidéo, il est nécessaire de suivre les instructions suivantes. La procédure doit être complétée dans l’heure suivant la dépose de l’ancien module. Prendre note des réglages du DIP-switch NOUVEAU...
- Page 34 | Sommaire | Performances de l'installation 2708W/A 2719W 1595 UT1010 MAX 50m câble cable 1.5 mm² L’utilisation de câbles blindés pourrait réduire les distances de 50 % A MAX B MAX 50 m 500 m 1 mm² (Ø 1,2 mm AWG 17) (165 pieds) (1625 pieds) 300 m...
- Page 35 | Sommaire | Schémas de connexion 23-27 Vdc 2708W/A 2719W 2708W/A 1595 33 Vdc 120-230 V 27 Vdc NO NC UT1010 UT9200...
- Page 36 | Sommaire | 1200 1200 230V~ 12V~ 230V~ 12V~ 1 2 3 4 1 2 3 4 1224A 1224A 1 2 3 4 1 2 3 4 1595 1595 120-230 V 120-230 V 12 VAC/VDC 12 VAC/VDC 18 Ω MAX 18 Ω...
- Page 37 | Sommaire | Connexions Utilisation du relais de la platine 1595 UT1010 120-230 V 1 2 3 4 NO NC 12V/24V AC-DC 4A MAX UT1010 UT9200 1 2 3 4 1 2 3 4 Activation du relais C.NC.NO : 2 sec. (Par défaut) La sortie SE et le relais C-NO sont contrôlés par deux boutons séparés du moniteur vidéophonique : bouton ouvre- La sortie SE et le relais C-NO sont contrôlés par un bouton du...
- Page 38 | Sommaire | Performances de l’installation et schémas Pour plus d’informations sur les performances de l’installation et pour visualiser les schémas d’installation, cliquez sur le type d’installation : • Audio Simplebus1...
- Page 39 | Sommaire | 5e édition 01/2026 cod. 2G40003667 Rev1 03/2026...
