REMARQUE
Le profilé longitudinal de la face avant est monté
avec la rainure orientée vers le bas, afin de pou-
voir recevoir les plaques alvéolaires.
Pour les trois autres profilés, ces rainures doivent
être orientées vers le haut.

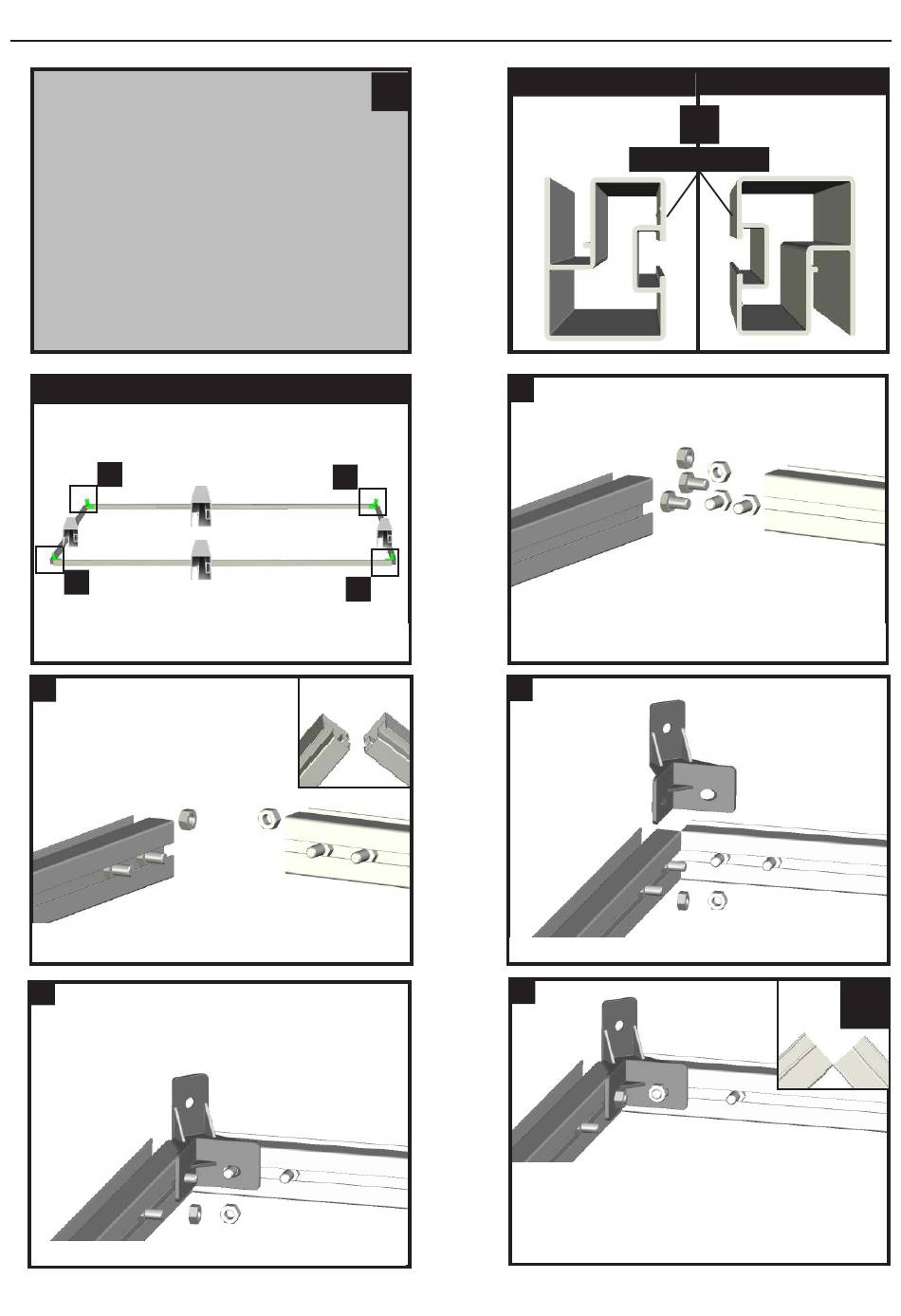

Montage du cadre de sol
1
1
Préparez les deux profilés inférieurs (profilé bas) longs et courts
ainsi que quatre connecteurs d'angle.
1b
Introduisez deux vis M6x12 mm dans le trou de passage du
profilé inférieur long et court.
1d
Placez le connecteur d'angle sur les vis M6x12 mm.
!
1a
1a
1
1
1c
Étape 1 - Montage du cadre de sol
Côtés + panneau arrière
Côté intérieur
Munissez-vous de quatre vis M6x12 mm ainsi que de deux
écrous M6.
Munissez-vous du connecteur d'angle.
1e
Alignez les profilés de manière à ce que les coins se touchent
exactement. Vissez fermement le connecteur d'angle sur les
profilés à l'aide de deux vis M6.
Répétez ces étapes de montage pour les trois autres
angles.
Paroi avant
!
!
5
