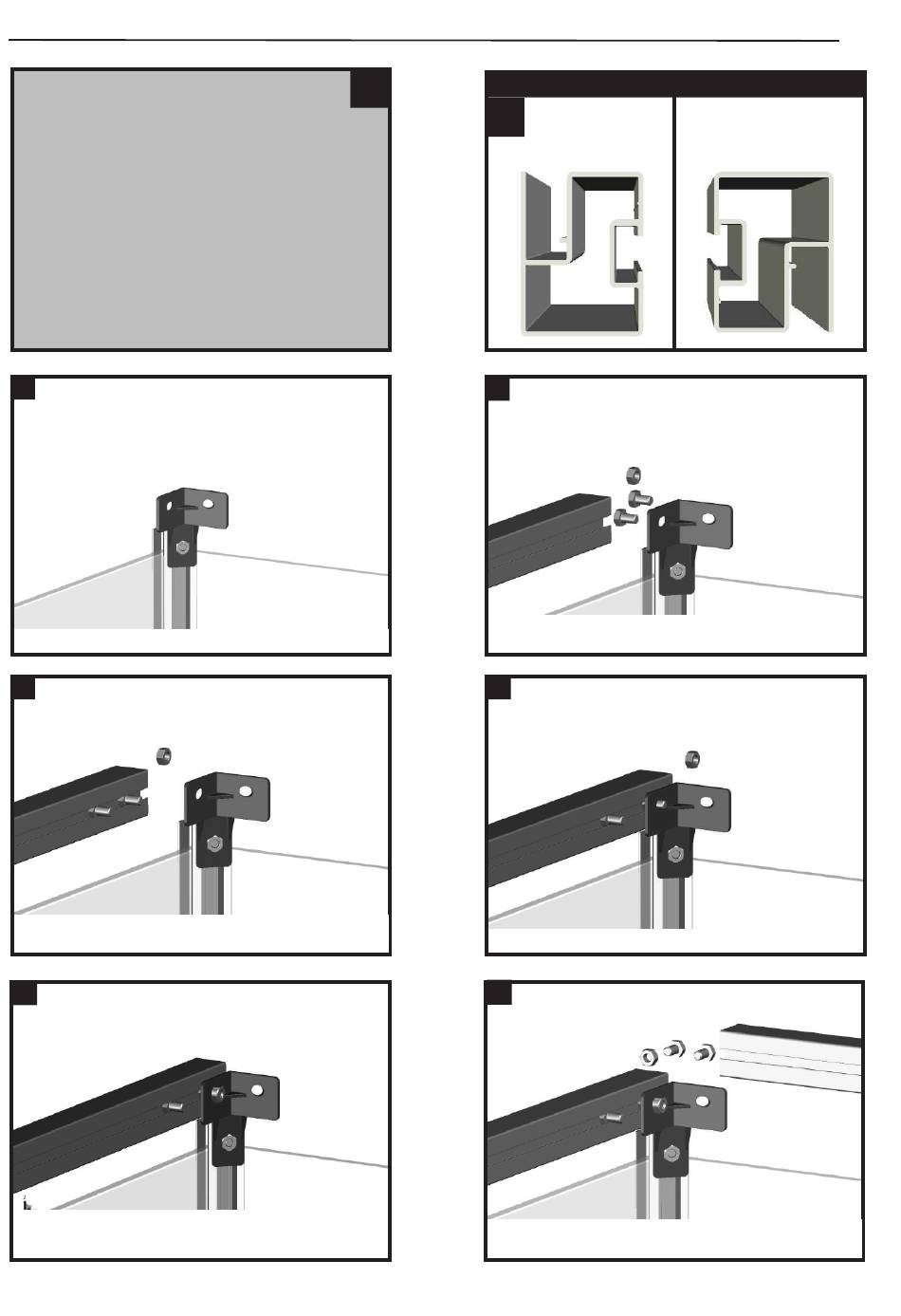

Étape 4 - Montage des profilés supérieurs
REMARQUE
Le profilé longitudinal supérieur de la face avant
est monté avec la rainure orientée vers le haut,
afin de pouvoir recevoir les plaques alvéolaires.
Pour les trois autres profilés, ces rainures doivent
être orientées vers le bas.
1a
Munissez-vous du profilé haut pour la paroi latérale.
1c
Insérez les deux vis M6x12 mm dans le trou de passage du
profilé haut.
1e
Vissez le profilé à l'aide d'un écrou M6.
Répétez cette étape sur le deuxième côté du profilé.
10
!
Paroi avant
!
1b
Munissez-vous de deux vis M6x12 mm ainsi que d'un écrou M6.
1d
Placez le profilé en haut sur le connecteur d'angle.
1f
Munissez-vous du profilé haut pour la paroi arrière ainsi que de
deux vis M6x12 mm et d'un écrou M6.
Faces + panneau arrière
