APBC1001 – CONVERTISSEUR
DE SIGNAUX ANALOGIQUES
EN SIGNAUX NUMÉRIQUES
APERÇU

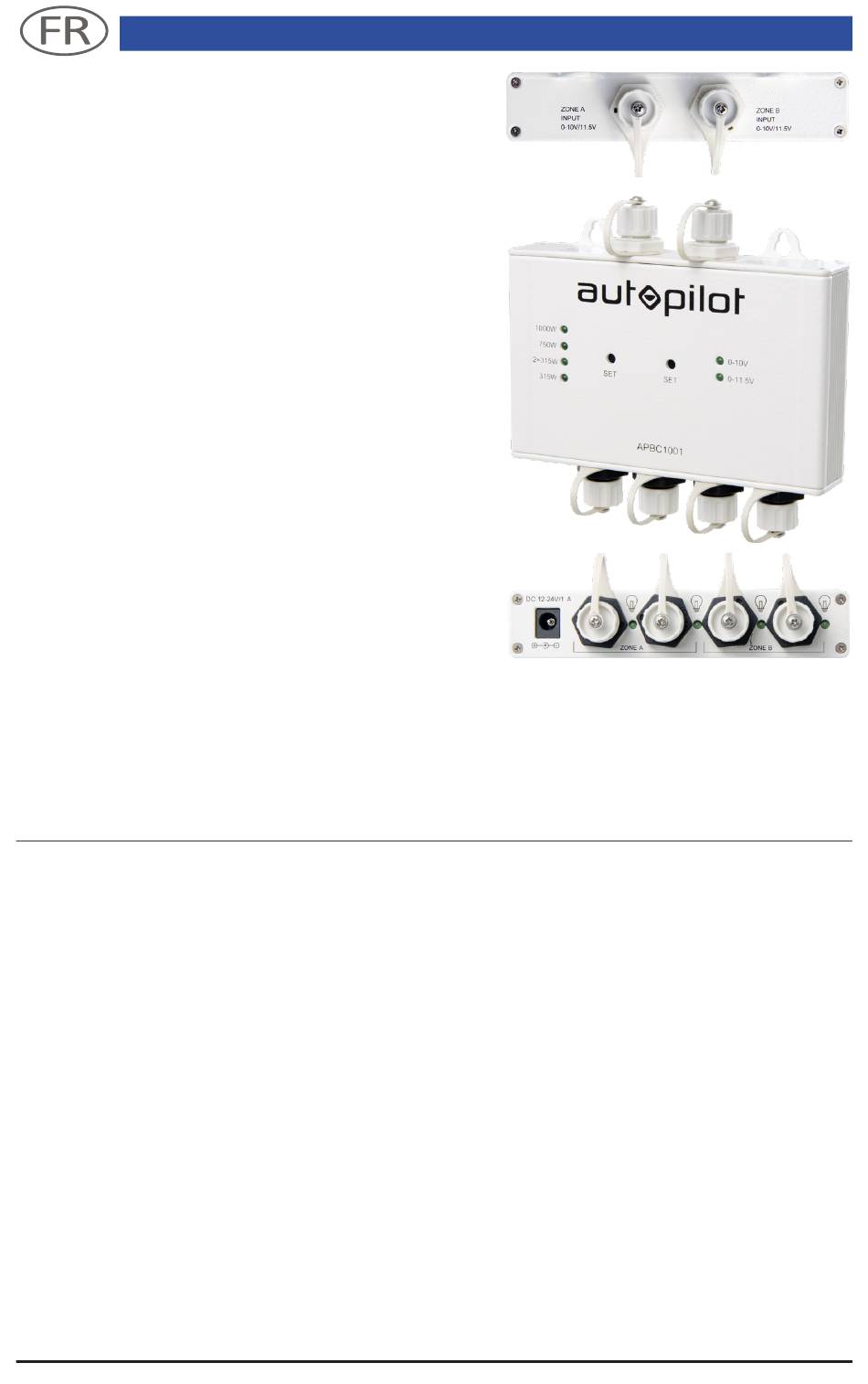

Le module de conversion de signal Autopilot APBC1001
est idéal pour les installations utilisant des contrôleurs
environnementaux commerciaux pour contrôler l'éclairage.
Le module convertit le signal analogique 0–10V et 0–11,5V
en signal numérique RS-485. Il comporte deux entrées
analogiques et quatre sorties numériques, divisées en deux
zones. Chaque zone contrôle 256 appareils, sur un total de
512 appareils par module.
Les câbles de liaison de données blancs inclus sont blindés
contre les interférences électromagnétiques, avec des
connecteurs IP65 qui évitent la pénétration de poussière et
de liquides. Le module est compatible avec les luminaires
1000W DE, 750W DE, 315 Dual CMH, et 315W CMH simples
avec port USB.
CONTENU DE L'EMBALLAGE
1 – Module de conversion de signaux APBC1001
1 – Alimentation en C.C.
2 – Câbles de liaison de données pour l'entrée analogique
4 – Câbles Mini IP-RJ12 pour la sortie numérique
SPÉCIFICATIONS DE L'ADAPTATEUR ÉLECTRIQUE
Tension Principale : 100-240V
Rang de tension de fonctionnement : 90-264V
Puissance d'entrée maximale : 2 watts
Puissance d'entrée Fréquence : 50/60Hz
INSTALLATION DU MODULE DE CONVERSION DE SIGNAUX
APBC1001
IMPORTANT ! Veuillez confier l'installation de l'appareil à un installateur agréé connaissant bien
la basse tension.
1. Assurez-vous que l'unité n'est pas connectée à des entrées ou des sorties de signaux.
2. Insérez la fiche mâle ronde de l'alimentation DC dans le port femelle correspondant de l'unité.
Branchez l'adaptateur DC dans une prise de courant pour mettre l'appareil sous tension.
3. À l'aide d'un stylo ou d'un trombone, effectuez les opérations suivantes. Les boutons « set » sont
encastrés pour éviter les modifications involontaires. Tableau de référence à la page suivante.
•
Sélectionner la tension d'entrée du signal en fonction du signal de sortie du contrôleur. Veuillez
consulter le fabricant du contrôleur en cas de doute.
•
Choisissez la puissance du luminaire utilisé.
4. Une fois les réglages effectués, débranchez le port DC de l'unité.
5. Connecter les câbles d'entrée du signal à l'unité. Retirez le connecteur noir à 3 broches et dénudez les
câbles pour dégager les fils -/+ (noir/rouge) si le contrôleur utilise des borniers ou des fils. Effectuer
les connexions au contrôleur.
6. Notez que si un contrôleur analogique n'est pas compatible avec un connecteur M12 à 3 broches,
vous pouvez retirer le câble pour connecter le contrôleur analogique avec un fil positif (rouge) et un
fil négatif (noir).
7. Connectez les appareils d'éclairage aux sorties de l'APBC1001.
APBC1001 – USER MANUAL
PRODUITS PHANTOM COMPATIBLES
1000W (series 40 et 50) DE
1000W Core 2.0 graduable DE
750W (séries 50) DE HPS
315W Dual CMH
315W CMH
