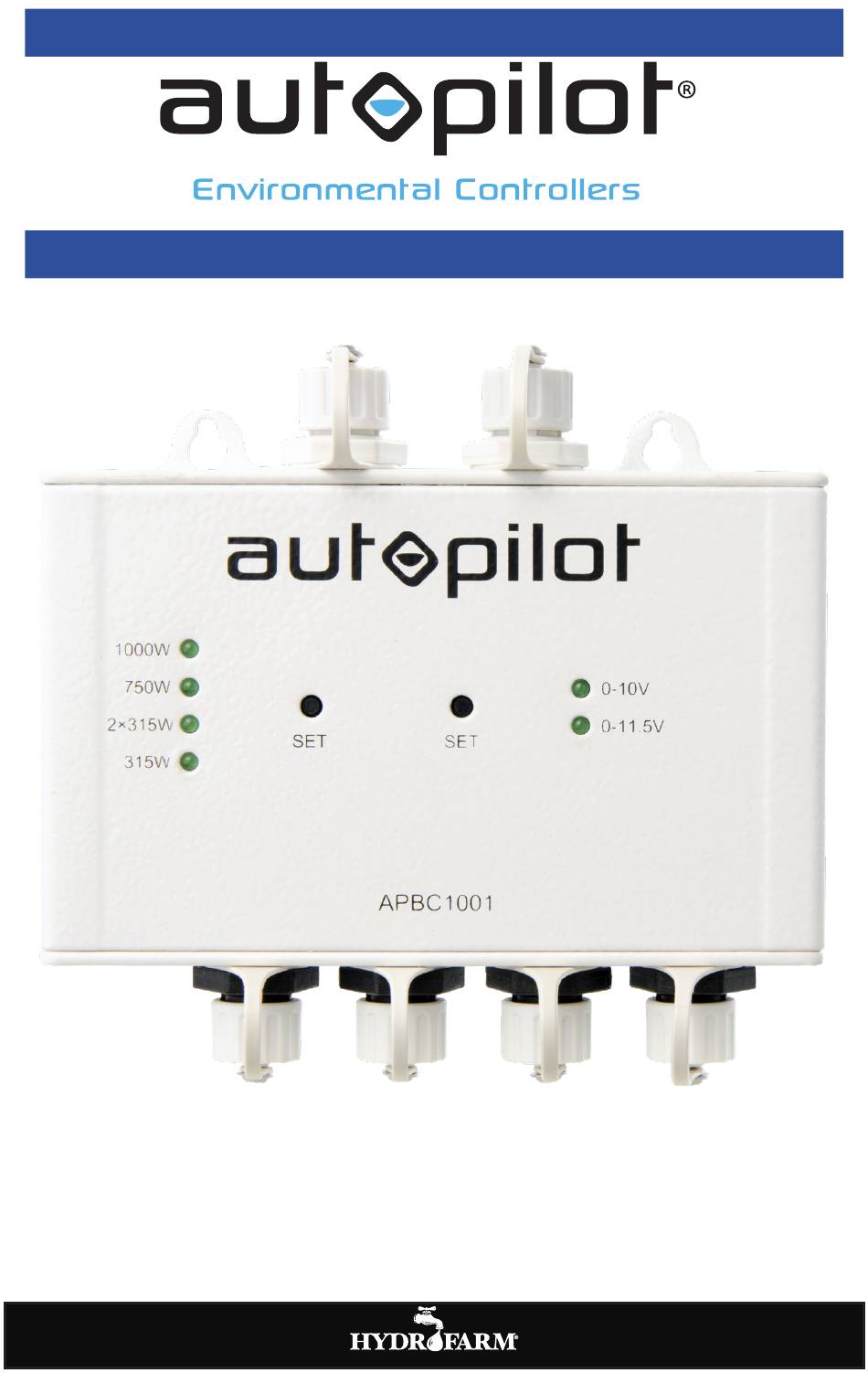

- Page 1 U S E R M A N UA L APBC1001 – ANALOG TO DIGITAL SIGNAL CONVERTER APBC1001...
- Page 2 APBC1001 – USER MANUAL OVERVIEW The Autopilot APBC1001 Signal Conversion Module is ideal for facilities utilizing commercial environmental controllers to control lighting. The module converts analog 0–10V and 0–11.5V signal into digital RS-485 signal. It features two analog inputs and four digital outputs, divided into two zones.
- Page 3 APBC1001 – USER MANUAL...
- Page 4 APBC1001 – USER MANUAL APBC1001 Data Link Cable Diagram PART 1 CORE 2.0 System Controller Data PC OUTPUTS INPUTS Pumps Light Sensors Solenoids Module CO Sensors Motors PH/EC Sensors HVAC T/RH Sensors Lighting Enviro Sensors Outputting 0–10V/0–11.5V Signal APBC1001 =...
- Page 5 APBC1001 – USER MANUAL APBC1001 Data Link Cable Diagram PART 2 ZONE A CORE 2.0 Controls up to Wieland 256 HID Fixtures Harness Data Link Cable ZONE B Controls up to 256 HID Fixtures LEGEND Data Link Cable: CHC223108W Input...
- Page 6 APBC1001 – USER MANUAL APBC1001 Data Link Cable Diagram PART 1 PHANTOM 50 System Controller Data PC OUTPUTS INPUTS Pumps Light Sensors Solenoids CO Sensors Module Motors PH/EC Sensors HVAC T/RH Sensors Lighting Enviro Sensors Outputting 0–10V/0–11.5V Signal APBC1001 =...
- Page 7 APBC1001 – USER MANUAL APBC1001 Data Link Cable Diagram PART 2 ZONE A PHANTOM 50 Controls up to Mini 256 HID Fixtures RJ12 IP-RJ12 cable T-Connector RJ12 to USB ZONE B Controls up to 256 HID Fixtures LEGEND Data Link Cable: CHC223108W...
- Page 8 THIS PAGE IS INTENTIONALLY LEFT BLANK.
- Page 9 U S E R M A N UA L APBC1001 – ANALOG TO DIGITAL SIGNAL CONVERTER APBC1001...
- Page 10 6. Notez que si un contrôleur analogique n’est pas compatible avec un connecteur M12 à 3 broches, vous pouvez retirer le câble pour connecter le contrôleur analogique avec un fil positif (rouge) et un fil négatif (noir). 7. Connectez les appareils d’éclairage aux sorties de l’APBC1001.
- Page 11 APBC1001 – USER MANUAL...
- Page 12 APBC1001 – USER MANUAL APBC1001 Diagramme Câble liaison données PAGE 1 CORE 2.0 Système Contrôleur Données PC SORTIES ENTRÉES Pompes Senseurs Éclairage Module Solenoïds Entrées/ Senseurs CO Sorties Moteurs Senseurs PH/EC HVAC Senseurs T/HR Éclairage Senseurs Enviro Sortie du Signal 0–10V/0–11.5V...
- Page 13 APBC1001 – USER MANUAL APBC1001 Diagramme Câble liaison données PAGE 2 ZONE A CORE 2.0 Contrôle jusqu’à Harnais 256 Luminaires HID Wieland Câble liaison données ZONE B Contrôle jusqu’à 256 Luminaires HID LÉGENDE Câble liaison données: CHC223108W Entrée Boîte de dérivation...
- Page 14 APBC1001 – USER MANUAL APBC1001 Diagramme Câble liaison données PAGE 1 PHANTOM 50 Système Contrôleur Données PC SORTIES ENTRÉES Pompes Senseurs Éclairage Module Solenoïds Senseurs CO Moteurs Senseurs PH/EC HVAC Senseurs T/HR Éclairage Senseurs Enviro Sortie du Signal 0–10V/0–11.5V Signal...
- Page 15 APBC1001 – USER MANUAL APBC1001 Diagramme Câble liaison données PAGE 2 ZONE A PHANTOM 50 Contrôle jusqu’à Mini câble 256 Luminaires HID Connecteur IP-RJ12 RJ12 T RJ12 á USB ZONE B Contrôle jusqu’à 256 Luminaires HID LEGEND Câble liaison données: CHC223108W Câble RJ12 á...
- Page 16 Hydrofarm se réserve le droit de réparer ou remplacer le APBC1001 couvert par cette garantie si celui-ci est renvoyé au lieu d’achat d’origine. Pour solliciter le service de garantie, veuillez renvoyer le APBC1001 avec sa facture et son emballage d’origine à votre lieu d’achat. La date d’achat est indiquée sur votre facture originale.
