Branchements de sortie – modèles GXT 6000/10000-X seulement
Les modèles référencés en suffixe par "X" sont équipés d'un transformateur
d'isolement en sortie. En sortie, ce transformateur est relié à la terre sur la borne
du neutre. Il convient de supprimer cette liaison terre-neutre quand les normes
électriques locales l'exigent.
Stabilisateurs/Pieds ajustables
Dès que le système UPS se trouve à son emplacement final avant ou après
câblage, il est nécessaire de le stabiliser en fixant mes cornières de stabilisation
et, le cas échant, d'ajuster le niveau. Si le système UPS est câblé au moyen d'un
câblage rigide, tout déplacement/mouvement du système doit être inhibé en
abaissant les 4 pieds ajustables comme indiqué sur le schéma ci-dessous. Pour
les systèmes UPS avec câblage flexible, cette opération est optionnelle.
Remarque : L'accès aux pieds ajustables sur les modèles GXT10000 est obstrué
par les cornières de stabilisation.
Ajustez les pieds selon le besoin au moyen d'une clef de 12/clef à ergots. NE
PAS DESSERER LE BOULON PLUS LARGE SITUE SUR LE DESSUS, CAR
CE BOULON ASSURE LA FIXATION DES PIEDS SUR LE BOITIER.
Fixez les cornières de stabilisation comme suit :
Modèles GXT6000 :
1.
Avec un tournevis cruciforme Philips, retirez les vis (4) situées à l'angle bas
des panneaux latéraux.
2.
Fixez les cornières de stabilisation à chaque angle en utilisant les vis que
vous venez de retirer.
Modèles GXT10000 :
1.
Avec un tournevis cruciforme Philips, retirez les trois vis situées en bas de
chaque panneau latéral.
2.
Fixez les cornières de stabilisation en utilisant les vis que vous venez de
retirer.
10 kVA

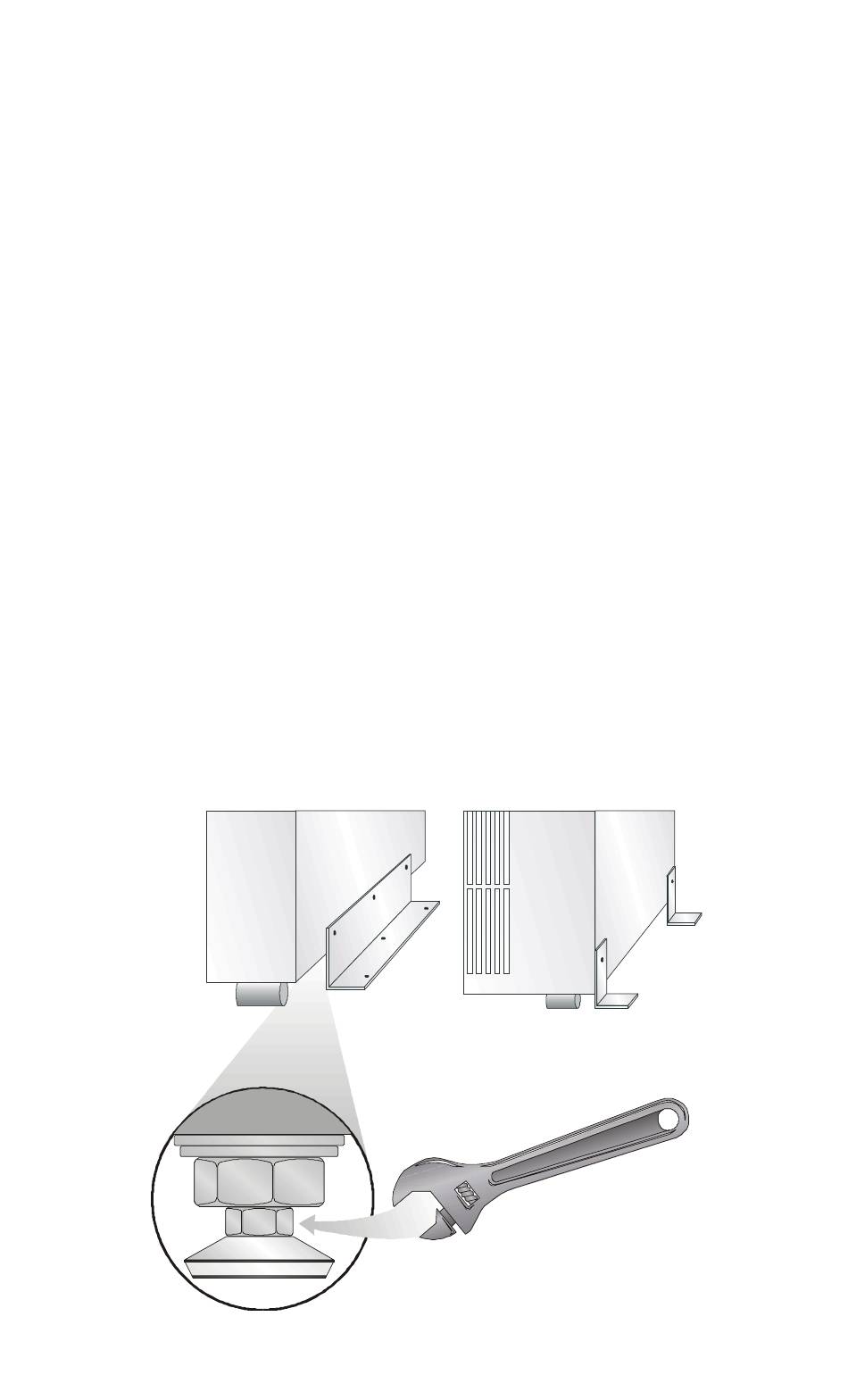

Schéma d'ajustage du niveau des pieds
6 kVA
12 mm
22
