Avec MID-mètre :
1.
Retirez le couvercle du compteur MID.
2.
Raccorder les fils du câble d'alimentation à gauche au bornier pour PE (vert-jaune) et à droite
au compteur MID pour L1 (marron), L2 (noir), L3 (gris), N (bleu) et les visser (environ 4Nm).
3.
Fermez le couvercle du compteur MID.
6.
Revissez le couvercle d'étanchéité et le couvercle décoratif.
7.
Fermez le joint en caoutchouc du câble d'alimentation.
Remarque : pour les stations de recharge de 11kW (16A), nous recommandons l'utilisation de
conducteurs de 4mm² avec âme en cuivre. Pour les stations de recharge de 22kW (32A), nous
recommandons l'utilisation de conducteurs de 6mm² avec âme en cuivre. La station de recharge est
équipée d'une unité de surveillance du courant de défaut (RCMU) intégrée et sensible à tous les
courants. Veuillez vous assurer que votre sous-distribution est équipée du disjoncteur de protection
FI et LS correspondant...
Sans compteur MID
5.1.6. Connexion Ethernet
Vous pouvez connecter un câble Ethernet à la station de recharge en retirant le capuchon du connecteur
RJ45 étanche et en connectant un câble Ethernet RJ45. La connexion Ethernet est utilisée pour le backend
OCPP et la communication ModBus TCP.
Remarque : des connecteurs étanches pour RJ45 peuvent être achetés séparément.

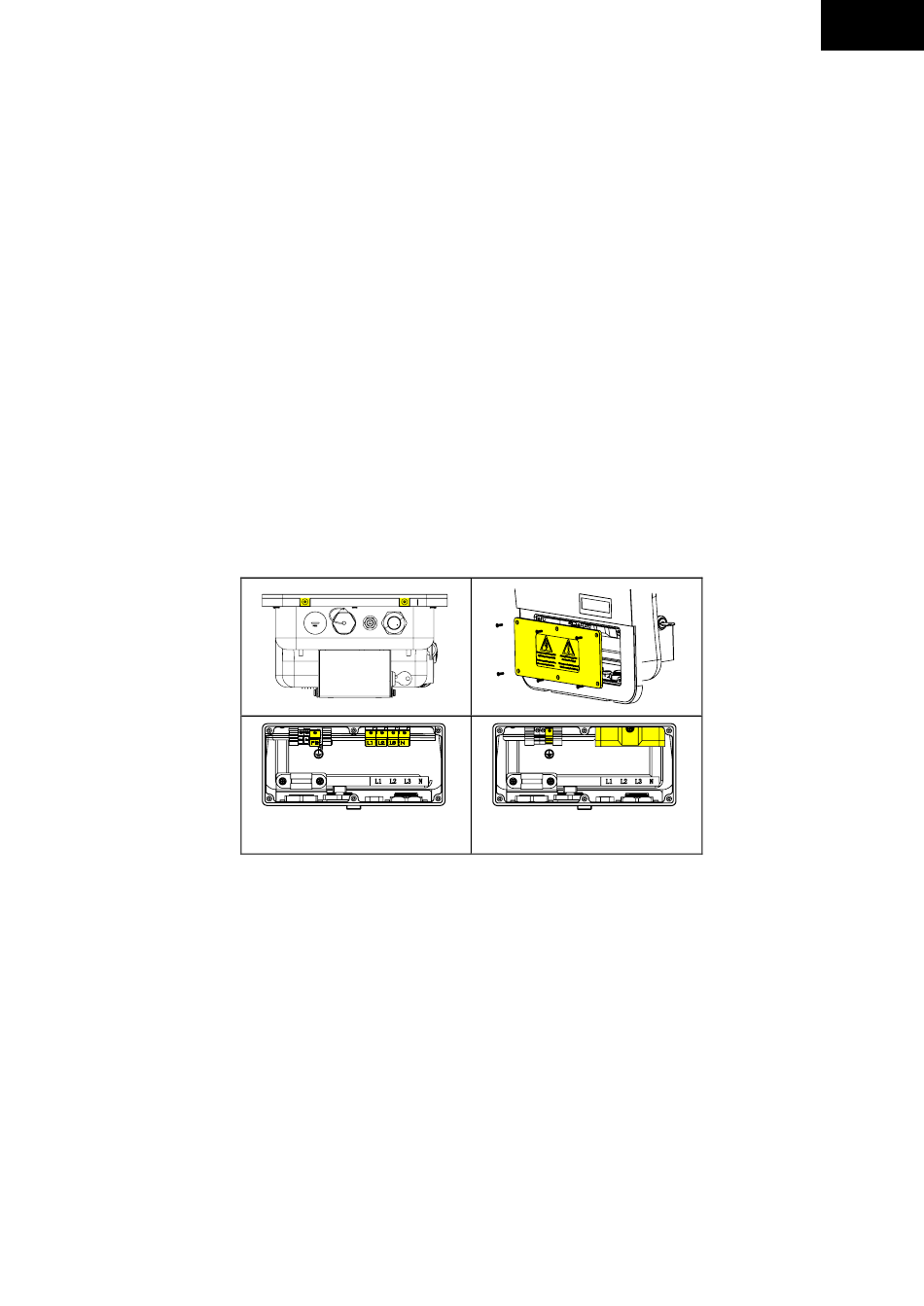

Fig. 5-6 Raccorder le câble d'alimentation
Avec compteur MID
