Avertissement
Une station de recharge endommagée ne doit en aucun cas être installée. En cas de dommage,
veuillez en informer immédiatement votre revendeur. L'installation et le câblage doivent être effectués
par une entreprise spécialisée.
Danger d'électrocution
Veillez à ce que le câble d'alimentation ne soit pas branché sur le réseau électrique lorsque vous
travaillez sur la station de recharge !
5.1.5. Raccordement du câble d'alimentation
1.
Retirez les 2 vis inférieures (M4x8) et enlevez le couvercle.
2.
Retirez les 6 vis qui fixent le couvercle d'étanchéité, puis retirez le couvercle d'étanchéité.
3.
Faites passer le câble d'alimentation à travers le joint en caoutchouc.
4.
Retirez environ 12 mm d'isolation des conducteurs du câble d'alimentation. Les conducteurs
multiconducteurs doivent être préalablement munis d'embouts afin de garantir une connexion sûre.
5.
Sans compteur MID :
raccorder les fils du câble d'alimentation à gauche pour PE (vert-jaune) et à droite pour L1 (marron), L2
(noir), L3 (gris), N (bleu) au bornier et visser (env. 4Nm).
16

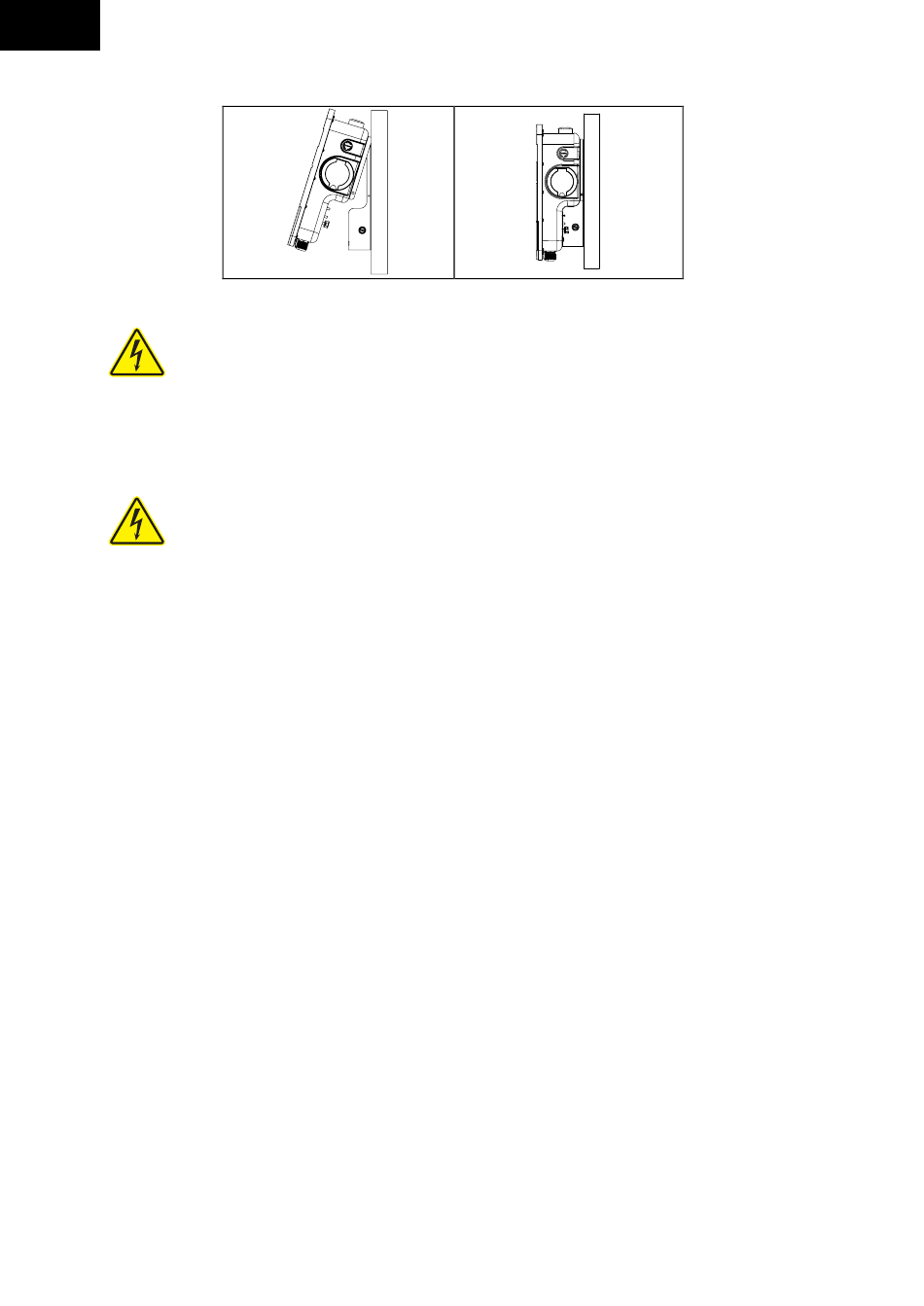

Fig. 5-5 Fixation de l'EVSE au mur
