Sécurité
2 Sécurité
2.1 Usage approprié

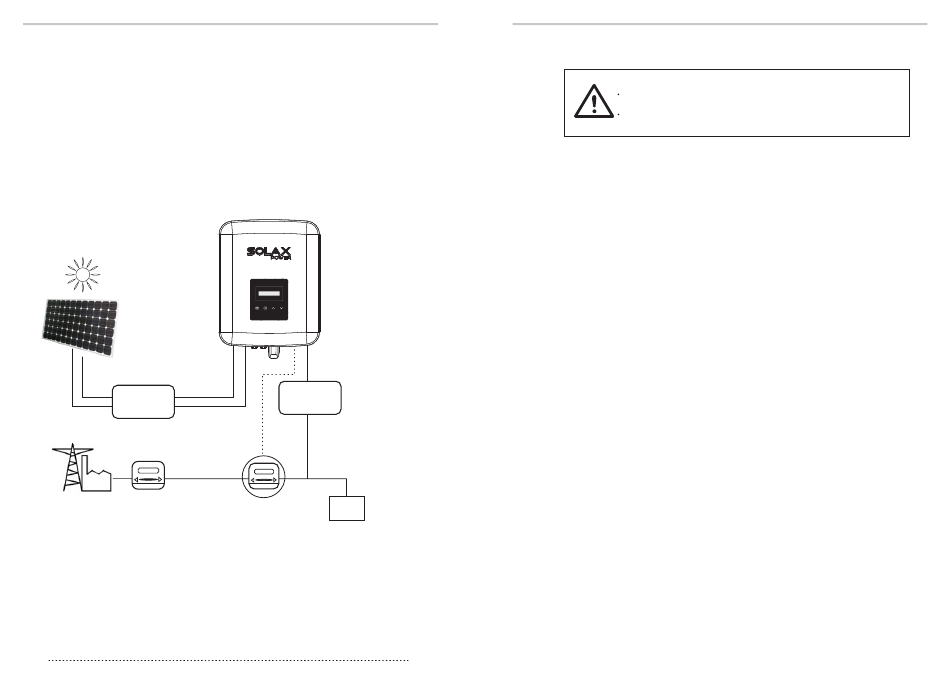

La série X1 comprend des onduleurs photovoltaïques qui peuvent convertir le courant
continu produit par le générateur photovoltaïque en courant alternatif qui est injecté dans
le réseau électrique public.
Panneaux
photovoltaïques
Boîtier de distribution CC
Parasurtenseur
Fusible
Disjoncteur CC
Réseau
Compteur électrique
électrique bidirectionnel
04
X1
Boîtier de distribution CA
Parasurtenseur
Fusible
Disjoncteur CA
Compteur monophasé
Charge
Parasurtenseurs pour installation photovoltaïque
►
AVERTISSEMENT!
Une protection contre les surtensions au moyen de parasurtenseurs doit
être prévue lors de l'installation du système d'alimentation photovoltaïque.
Les entrées panneaux photovoltaïques (PV) et secteur (MAINS)
de l'onduleur raccordé au réseau sont équipées de parasurtenseurs.
La foudre peut provoquer des dommages aussi bien dus à l'impact direct qu'aux
surtensions entraînées par un impact proche.
Les surtensions induites représentent la cause la plus fréquente de dommages causés par la
foudre dans la majorité des installations, en particulier dans les zones rurales où l'électricité
est généralement transportée par des lignes aériennes de grande longueur. Les surtensions
peuvent se produire aussi bien sur les conducteurs provenant des panneaux
photovoltaïques que les câbles de courant alternatif d'arrivée du réseau électrique
dans le bâtiment.
Il convient de consulter des spécialistes en protection contre la foudre pour l'application
finale. L'utilisation d'une protection externe contre la foudre peut atténuer les effets d'un
impact de foudre direct sur un bâtiment de façon contrôlée et le courant de foudre peut
être évacué à la terre.
L'installation de parasurtenseurs pour protéger l'onduleur contre des dommages
mécaniques et des contraintes excessives comprend un parasurtenseur dans le cas d'un
bâtiment avec système de protection contre la foudre externe lorsqu'une distance de
séparation est maintenue.
Pour protéger le circuit à courant continu, un parasurtenseur du type 2 doit être monté
à chaque extrémité du câblage CC, du côté de l'onduleur et du côté des panneaux
photovoltaïques. Si le niveau de protection contre les surtensions des parasurtenseurs est
supérieur à 1 100 V, un parasurtenseur supplémentaire du type 3 est requis pour assurer
la protection contre les surtensions des appareils électriques.
Pour protéger le circuit à courant alternatif, des parasurtenseurs du type 2 doivent être
montés au point d'entrée principal de l'alimentation électrique CA (sur le disjoncteur de
l'abonné), situé entre l'onduleur et le système de comptage/distribution. Parasurtenseur
(essai sous tension de choc D1) pour ligne de transmission de signaux selon l'EN 61632-1.
Tous les câbles CC doivent être posés de telle sorte qu'ils soient le plus courts possible, et
les câbles positifs et négatifs de la même chaîne ou de l'alimentation CC principale doivent
être reliés en faisceau. Évitez de créer des boucles dans le système. Cette exigence de
longueur réduite et de création de faisceaux concerne également les conducteurs de
terre et de liaison.
Les éclateurs ne conviennent pas dans les circuits à courant continu, car une fois amorcés,
ils continuent généralement de conduire le courant tant que la tension à leurs bornes
est inférieure à 30 V.
► Effet anti-îlotage
L'effet d'îlotage est un phénomène particulier selon lequel un système
photovoltaïque raccordé au réseau continue à alimenter le réseau à proximité
lorsqu'une perte de tension s'est produite dans le système d'alimentation.
Cela représente un danger pour le personnel de maintenance et le public.
La série X1 comporte un dispositif AFD (dérive active de la fréquence) pour
prévenir cet effet d'îlotage.
Sécurité
