Installation
Ø
Sélection du raccordement des fusibles et des câbles
Le câble secteur (câble de ligne CA) doit être protégé contre les courts-circuits et contre
les surcharges thermiques.
Protégez toujours le câble d'entrée par un fusible. Les fusibles normaux gG (États-Unis : CC
ou T) protègent le câble d'entrée en cas de court-circuit. Ils protègent également
l'équipement connexe. Dimensionnez les fusibles conformément à la réglementation de
sécurité locale, à la tension d'entrée appropriée et à l'intensité de l'onduleur
photovoltaïque.
Sortie CA protégée par un fusible externe (gG, courant nominal 25 A/250 Vca pour 3,0 kW
et 3,3 kW ; 32 A/250 Vca pour 3,6 kW, 4,2 kW, 4,6 kW, 5,0 kW, 5,3 kW et 5,98 kW) sur tous les
raccordements à l'alimentation électrique CA.
Le pouvoir de coupure nominal en court-circuit du dispositif de protection ci-dessus doit
être au moins égal au courant de défaut potentiel en ce point de l'installation. Reportez-
vous à la partie Caractéristiques techniques du présent manuel pour plus de détails.
Câble de sortie CA : en cuivre, phase + neutre + terre : 3 x 4,0 mm² pour 3,0 kW/3,3 kW/
3,6 kW et 3 x 5 mm² pour 4,2 kW/4,6 kW/5,0 kW/5,3 kW/5,98 kW à 40 ℃ de température
ambiante avec une longueur maximale de 5 m pour un temps de réponse du fusible
inférieur à 5 secondes, méthode d'installation B2 selon l'Annexe D de l'EN 60204-1:2006 :
système de câble sous conduit et gaine, nombre de circuits chargés, un seulement. Utilisez
un câble H07RNF (désignation du câble 60245 IEC 66) pour une température ambiante de
40 ℃ ou moins, et utilisez un conducteur 90 ℃ pour une température ambiante comprise
entre 40 ℃ et 60 ℃.
Remarque 1 : dans les différentes conditions susmentionnées, dimensionnez les câbles
conformément à la réglementation de sécurité locale, à la tension d'entrée appropriée ainsi
qu'au type de charge et au courant de charge de l'unité (vous pouvez sélectionner un câble
de section plus importante, mais le calibre des fusibles doit correspondre au câble).
Remarque 2 : les fusibles doivent être homologués par un organisme notifié.
L'onduleur ne constitue pas une isolation galvanique entre le secteur et les panneaux
photovoltaïques, le courant de retour vers les panneaux photovoltaïques atteint
25 A/250 Vca pour 3,0 KW et 3,3 KW, 32 A/250 Vca pour 3,6 KW, 4,2 kW, 4,6 kW, 5,0 kW,
5,3 kW et 5,98 KW en fonction du fusible prévu sur le secteur. De même, dans le cas le plus
défavorable, le courant de retour est égal à la somme des courants de court-circuit de
toutes les lignes intactes.
Par conséquent, les valeurs du courant admissible des composants et des sous-ensembles
équipant le système de l'utilisateur final (connecteurs, câbles, boîtier de raccordement,
appareillage de commutation, etc.) et du courant inverse du module photovoltaïque
doivent être considérées en fonction du courant injecté dans le réseau et du courant
inverse. Il faut intercaler un disjoncteur à courant continu (CC) ou un fusible entre le
générateur photovoltaïque et l'onduleur en fonction des valeurs nominales d'entrée
de l'onduleur.
Sélectionnez des câbles CC en fonction du courant de retour, du courant de court-circuit
(Isc) des panneaux et de la tension maximale (Vmax).
22

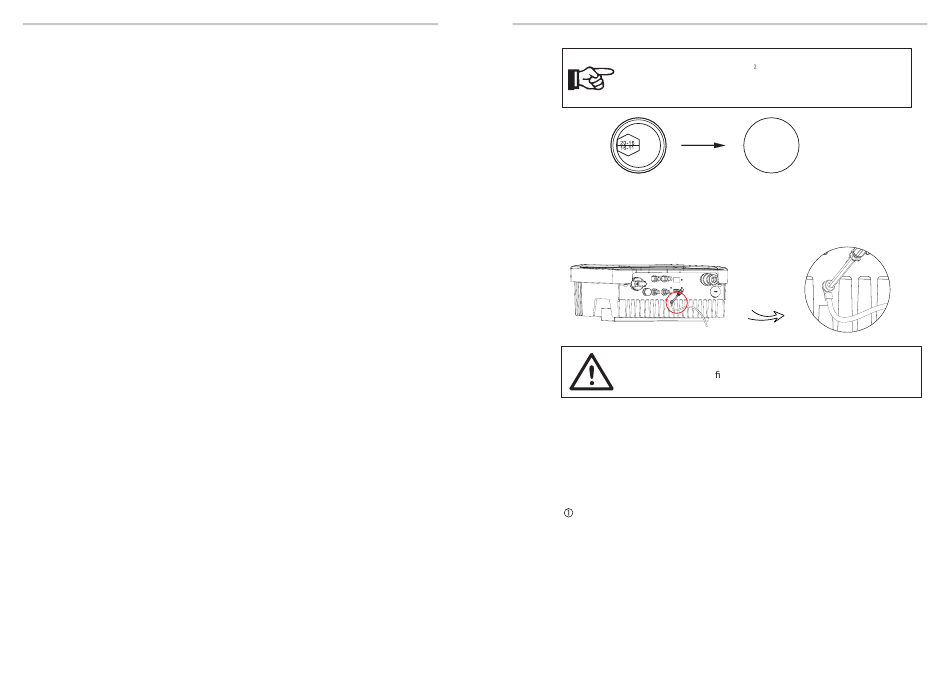

REMARQUE !
Si le câble CA choisi est de 16 mm ou plus grand, vous devez rompre
le raccordement entre les deux bagues en caoutchouc qui composent
l'insert en caoutchouc comme ci-dessous.
Raccordement à la terre
Ø
Vissez la vis de terre avec une clé Allen comme indiqué ci-dessous.
(clé hexagonale de 4 mm, couple de serrage : 1,5
AVERTISSEMENT !
Assurez-vous que le l de terre est bien raccordé !

5.5.2 Interface de communication

Ce produit est pourvu d'une série d'interfaces de communication, telles que
Wi-Fi, RF, RS-485/compteur/DRM et USB pour la mise à jour de la communication
homme-machine. Des informations opérationnelles comme la tension de sortie,
l'intensité, la fréquence, les informations des défauts, etc. peuvent être envoyées
à un ordinateur ou d'autres équipements de surveillance via ces interfaces.
WiFi
Cet onduleur comporte un port Wi-Fi qui peut recueillir les informations de
l'onduleur, y compris concernant l'état, les performances et les mises à jour, pour les
envoyer vers le site Web de surveillance par le biais du Wi-Fi de poche (procurez-vous
ce produit auprès du fournisseur, le cas échéant).
Procédure de raccordement :
1).Branchez le Wi-Fi de poche sur le port « WIFI/LAN/GPRS » en bas de l'onduleur.
2).Raccordez le Wi-Fi au routeur.
3).Définissez le compte de la station sur le site Web SolaX. (Reportez-vous au manuel
d'utilisation du Wi-Fi de poche pour plus d'informations.) (couple de serrage : 0,6 ±0,1 Nm)
Installation
±
0,2 Nm)
