Entretien
6.3.2

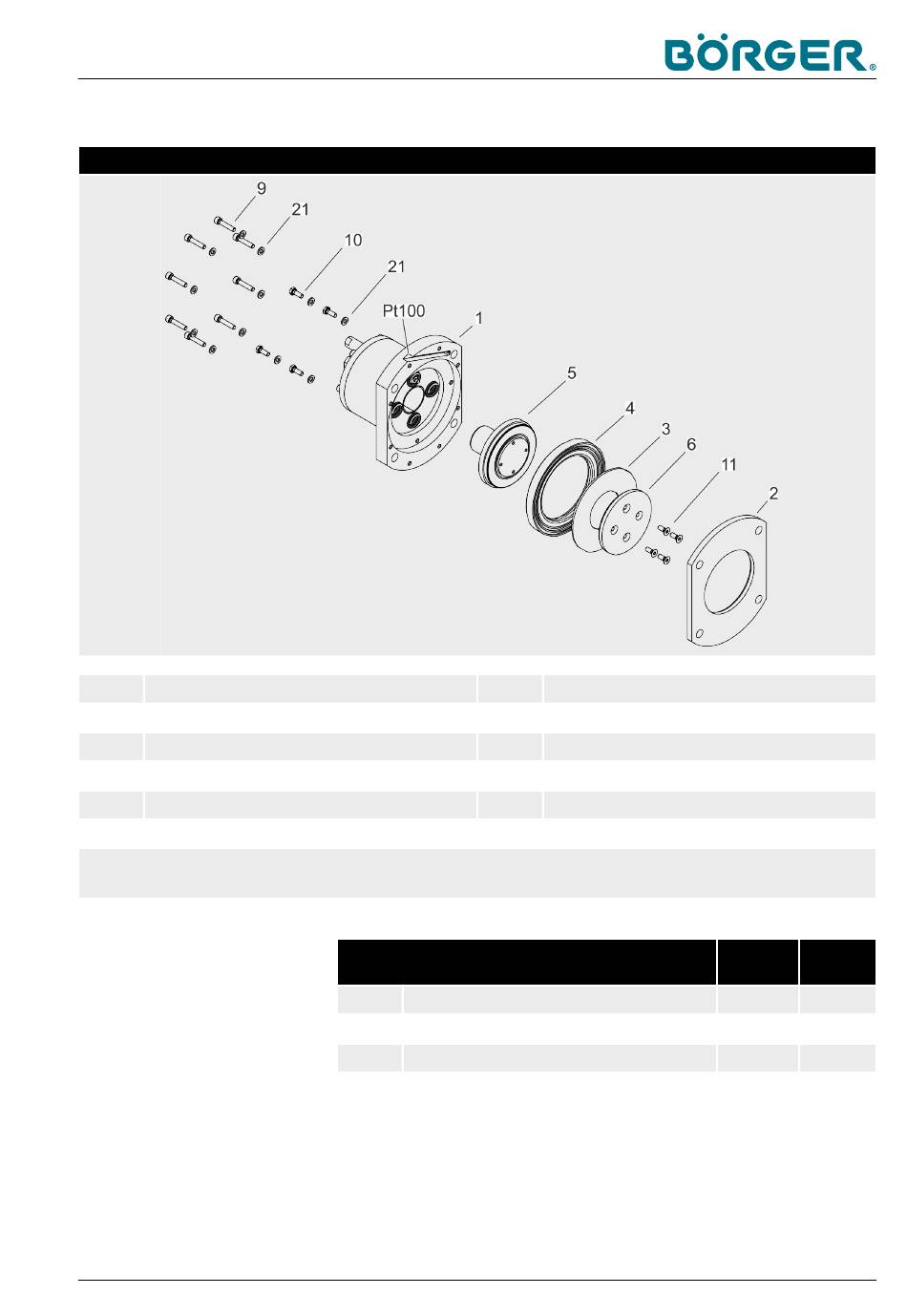

Remise en état du Variodeckel AL
Variodeckel AL
1
Corps du Variodeckel
2
Lunette de serrage
3
Membrane annulaire
4
Profil de serrage
5
Flasque de support
6
Plaque de piston
Ä Chapitre 7 « Plan de montage » à la page 121 et la liste des pièces de rechange
N° de pos. selon le plan de montage
Ä Chapitre 8 « Liste des pièces de rechange » à la page 129
ZBA_DKP_Variodeckel_Allg._FR, 20/06/2023
9
10
11
21
PT 100 Raccordement pour la sonde de température
Couples
9
Vis à tête cylindrique DIN EN ISO 4762 M6
10
Vis à tête cylindrique DIN EN ISO 4762 M6
11
Vis à tête cylindrique DIN EN ISO 4762 M6
Outil :
n
www.boerger.de / www.borger.fr
Vis à tête cylindrique DIN EN ISO 4762 M6 x 16
Vis à tête hexagonale DIN EN ISO 4017 M6 x 16
Vis à tête fraisée DIN EN ISO 10642 M6 x 16
Rondelle DIN EN ISO 7089 A6,4x12x1,6
Clé de serrage dynamométrique
env. [Nm]
env. [ft-
lb]
8
5,9
10
7,4
10
7,4
89
