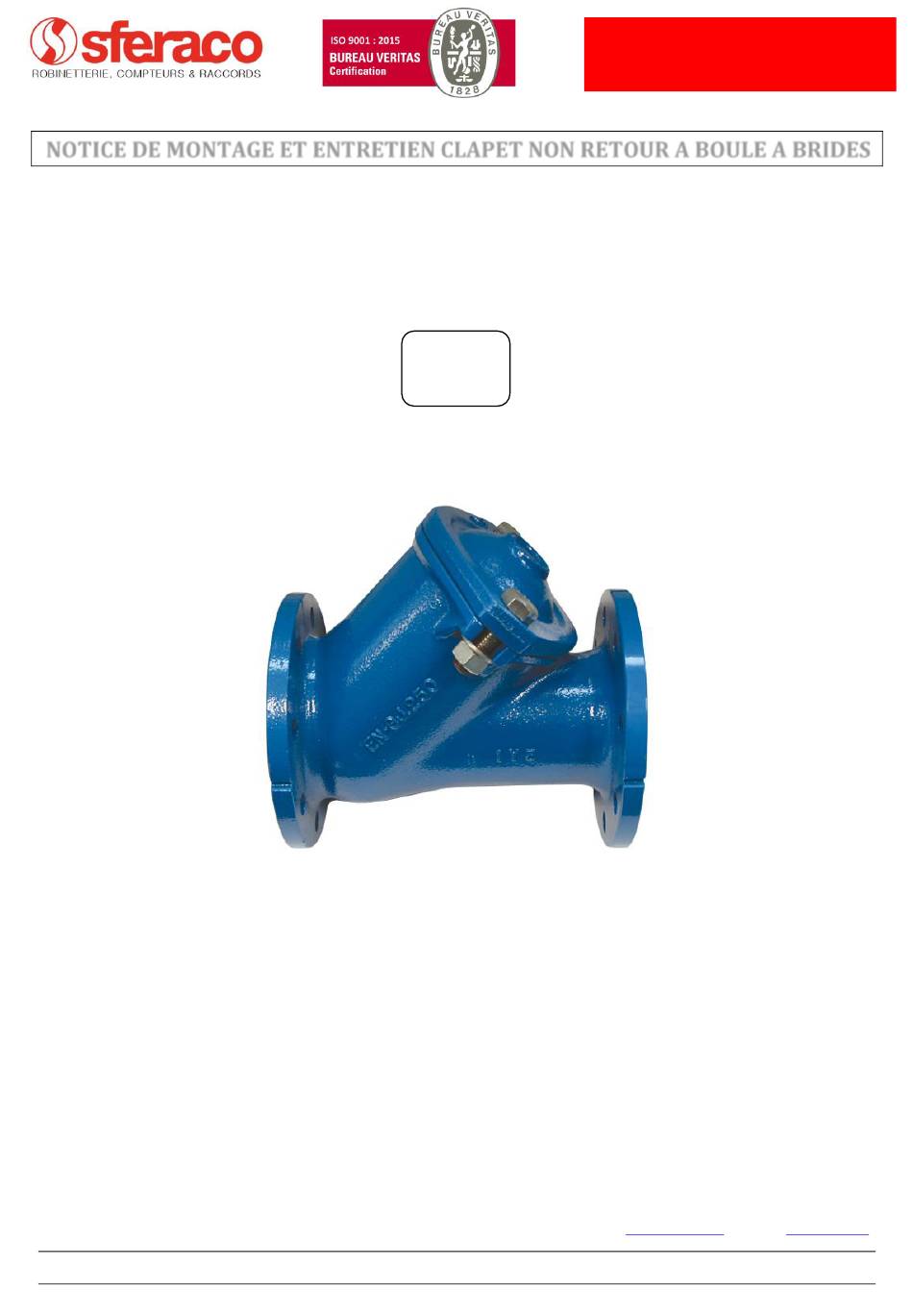

NOTICE DE MONTAGE ET ENTRETIEN CLAPET NON RETOUR A BOULE A BRIDES
Clapet de non-retour à boule fonte GS pour les réseaux d'adduction, de distribution et d'évacuation d'eau.
Le corps est en fonte EN GJS-400-15 revêtu d'une peinture époxy anticorrosion et la visserie est en inox.
Conforme à la norme pour les stations de relevage NF EN 12050-4
Passage intégral évitant les pertes de charge.
Sferaco 90 rue du Ruisseau 38297 St Quentin Fallavier Tél : 04.74.94.15.90 Fax : 04.74.95.62.08 Internet :
Date : 04/23
Certificat
Dimensions : DN 40 à 500
Raccordement : A brides PN10/16 RF
Température Mini : -10°C
Température Maxi : +70°C
Pression Maxi : 10 Bars
Caractéristiques : Clapet à boule métallique revêtue NBR
Matière : Corps Fonte EN GJS-400-15
Page 1 sur 7
Informations données à titre indicatif et sous réserve de modifications éventuelles
3.1
Montage horizontal ou vertical avec fluide ascendant
Trappe de visite
REF. NM-336
www.sferaco.com
E-mail :
info@sferaco.fr
Rev.0
loading

Manuels Connexes pour sferaco NM-336

Sommaire des Matières pour sferaco NM-336

  • Page 1 Caractéristiques : Clapet à boule métallique revêtue NBR Montage horizontal ou vertical avec fluide ascendant Trappe de visite Matière : Corps Fonte EN GJS-400-15 Sferaco 90 rue du Ruisseau 38297 St Quentin Fallavier Tél : 04.74.94.15.90 Fax : 04.74.95.62.08 Internet : www.sferaco.com E-mail : info@sferaco.fr Date : 04/23 Rev.0...

  • Page 2: Caracteristiques

    Température mini admissible Ts : - 10°C • Température maxi admissible Ts :+ 70°C • Pression maxi admissible Ps : 10 bars Sferaco 90 rue du Ruisseau 38297 St Quentin Fallavier Tél : 04.74.94.15.90 Fax : 04.74.95.62.08 Internet : www.sferaco.com E-mail : info@sferaco.fr Date : 04/23 Rev.0...
  • Page 3 9803678 9803679 9803680 9803681 9803682 9803683 9803684 Sferaco 90 rue du Ruisseau 38297 St Quentin Fallavier Tél : 04.74.94.15.90 Fax : 04.74.95.62.08 Internet : www.sferaco.com E-mail : info@sferaco.fr Date : 04/23 Rev.0 Page 3 sur 7 Informations données à titre indicatif et sous réserve de modifications éventuelles...

  • Page 4: Regles Generales

    Montage horizontal Montage vertical • Le serrage de la boulonnerie de raccordement doit être réalisé en croix. Sferaco 90 rue du Ruisseau 38297 St Quentin Fallavier Tél : 04.74.94.15.90 Fax : 04.74.95.62.08 Internet : www.sferaco.com E-mail : info@sferaco.fr Date : 04/23 Rev.0...
  • Page 5 (entre 2 à 3 fois le diamètre nominal minium en amont et en aval suivant les schémas ci-dessous). Sferaco 90 rue du Ruisseau 38297 St Quentin Fallavier Tél : 04.74.94.15.90 Fax : 04.74.95.62.08 Internet : www.sferaco.com E-mail : info@sferaco.fr...
  • Page 6 Enfin, commencez à fixer les boulons (5) dans un ordre séquentiel croisé comme indiqué sur le schéma à droite. Sferaco 90 rue du Ruisseau 38297 St Quentin Fallavier Tél : 04.74.94.15.90 Fax : 04.74.95.62.08 Internet : www.sferaco.com E-mail : info@sferaco.fr...
  • Page 7 Si la prise est endommagée ou bouchée, procédez au démontage du capot comme indiqué dans le contenu précédent. Il est recommandé de nettoyer le bouchon lorsque le chapeau est démonté pour l'entretien. Sferaco 90 rue du Ruisseau 38297 St Quentin Fallavier Tél : 04.74.94.15.90 Fax : 04.74.95.62.08 Internet : www.sferaco.com E-mail : info@sferaco.fr...
