REF. 303

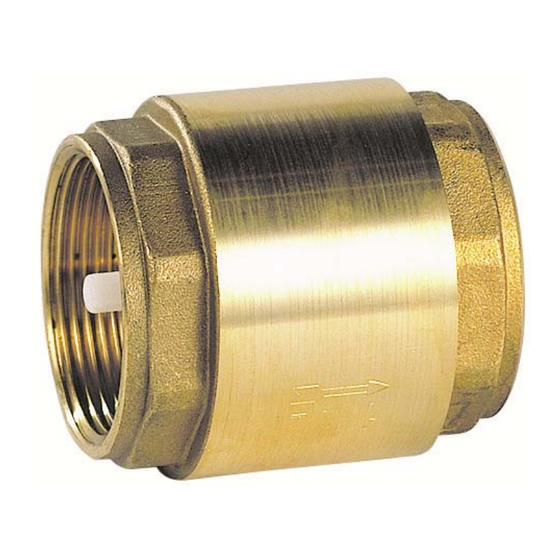

CLAPET DE NON RETOUR A DOUBLE GUIDAGE LAITON
Dimensions :
DN 3/8" à 4"
Raccordement :
Femelle BSP
Température Mini :
- 10°C
Température Maxi :
+ 110°C
Pression Maxi : 16 Bars jusqu'au DN 1"
Caractéristiques : Clapet toutes positions
Femelle / Femelle
Obturateur Nylon
Matière : Corps Laiton
loading

Manuels Connexes pour sferaco 303

Sommaire des Matières pour sferaco 303

  • Page 1 REF. 303 CLAPET DE NON RETOUR A DOUBLE GUIDAGE LAITON Dimensions : DN 3/8" à 4" Raccordement : Femelle BSP Température Mini : - 10°C Température Maxi : + 110°C Pression Maxi : 16 Bars jusqu’au DN 1“ Caractéristiques : Clapet toutes positions...
  • Page 2 REF. 303 CLAPET DE NON RETOUR A DOUBLE GUIDAGE LAITON CARACTERISTIQUES :  Respecter le sens de passage ( indiqué sur le corps par une flèche )  Modèle femelle / femelle taraudé BSP cylindrique  Obturateur nylon  Double guidage axial et latéral assurant un centrage parfait de l’obturateur sur le siège ...
  • Page 3 REF. 303 CLAPET DE NON RETOUR A DOUBLE GUIDAGE LAITON COEFFICIENT DE DEBIT Kvs ( M3 / h ) : 3/8“ 1/2“ 3/4“ 1“ 1“1/4 1“1/2 2“ 2“1/2 3“ 4“ Kvs ( m3/h ) 10.3 PRESSION D’OUVERTURE :  Pression d’ouverture entre 20 et 200 mbar GAMME : ...
  • Page 4 REF. 303 CLAPET DE NON RETOUR A DOUBLE GUIDAGE LAITON DIMENSIONS ( en mm ) : Ref. 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2" 2"1/2 3“ 4“ Ø A W (sur plat) Poids (en Kg) 0.090 0.105 0.159 0.240 0.353 0.465...
  • Page 5 REF. 303 CLAPET DE NON RETOUR A DOUBLE GUIDAGE LAITON NORMALISATIONS  Fabrication suivant la norme ISO 9001 :2008  DIRECTIVE 97/23/CE : Produits exclus de la directive (article 1, § 3.2)  Attestation de conformité sanitaire A.C.S. N° 15 ACC LY 737 ...

  • Page 6: Regles Generales

    REF. 303 CLAPET DE NON RETOUR A DOUBLE GUIDAGE LAITON INSTRUCTIONS DE MONTAGE ET MAINTENANCE : REGLES GENERALES :  Bien vérifier l’adéquation entre le clapet et les conditions de service réelles (nature du fluide, pression et température)  Prévoir suffisamment de robinets pour pouvoir isoler les tronçons de tuyauterie pour faciliter l’entretien des matériels.
