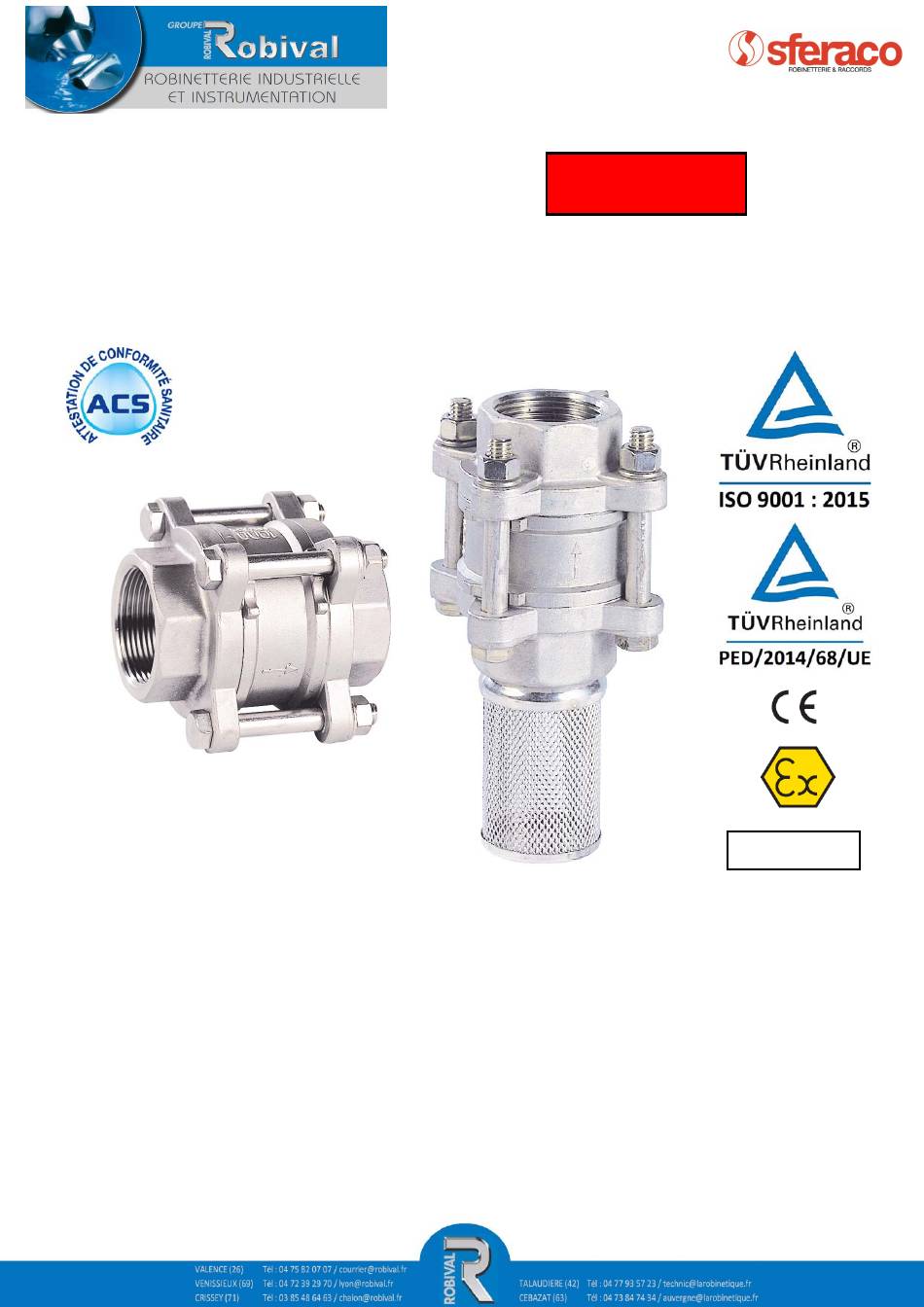

CLAPET DE NON RETOUR
A DISQUE INOX 3 PIECES
Dimensions :
Raccordement :
Température Mini :
Température Maxi :
Pression Maxi : 63 Bars
Caractéristiques : Clapet à disque
REF.380 à 384
DN 8 à DN100
Femelle-Femelle BSP ou NPT,à souder SW ou BW
- 20°C
+ 200°C
Toutes positions
Etanchéité métal / métal
Matière : Acier Inox ASTM A351 CF8M
Certificat 3.1
Publicité
Manuels Connexes pour sferaco Robival 380
Sommaire des Matières pour sferaco Robival 380
- Page 1 CLAPET DE NON RETOUR REF.380 à 384 A DISQUE INOX 3 PIECES Certificat 3.1 Dimensions : DN 8 à DN100 Raccordement : Femelle-Femelle BSP ou NPT,à souder SW ou BW Température Mini : - 20°C Température Maxi : + 200°C Pression Maxi : 63 Bars Caractéristiques : Clapet à...
- Page 2 CLAPET DE NON RETOUR REF.380 à 384 A DISQUE INOX 3 PIECES CARACTERISTIQUES : Clapet 3 pièces à disque Montage toutes positions ( respecter le sens de passage indiqué sur le corps par une flèche ) Etanchéité métal / métal ...
-
Page 3: Clapet De Non Retour
CLAPET DE NON RETOUR REF.380 à 384 A DISQUE INOX 3 PIECES DIAGRAMME PERTES DE CHARGES : Débit (m3/h) Débit (l/s) Pertes de charges ( Bar ) - Page 4 CLAPET DE NON RETOUR REF.380 à 384 A DISQUE INOX 3 PIECES PRESSION D’OUVERTURE ( en mbar ) : Position verticale Position horizontale fluide ascendant DN 08 DN 10 DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN100...
- Page 5 CLAPET DE NON RETOUR REF.380 à 384 A DISQUE INOX 3 PIECES NOMENCLATURE Repère Désignation Matériaux Corps Inox ASTM A351 CF8M Disque Inox ASTM A240-316 Ressort Inox AISI 316 Joint PTFE Embouts Inox ASTM A351 CF8M Butée Inox ASTM A240-316 Inox AISI 304 Rondelles Inox AISI 304...
- Page 6 CLAPET DE NON RETOUR REF.380 à 384 A DISQUE INOX 3 PIECES DIMENSIONS MODELES TARAUDES ( en mm ) : DN 8–50 : DN 65-80 : DN 100 : Ref. 1/4" 3/8“ 1/2“ 3/4“ 1“ 1“1/4 1“1/2 2“ 2“1/2 3“ 4“...
- Page 7 CLAPET DE NON RETOUR REF.380 à 384 A DISQUE INOX 3 PIECES DIMENSIONS MODELE A SOUDER B.W. ( en mm ) : DN 8–80 : DN 100 : Ref. Ø P Ø P1 12.5 99.5 89.5 103.5 131.5 143.5 174.5 28.5 29.5 29.5...
- Page 8 CLAPET DE NON RETOUR REF.380 à 384 A DISQUE INOX 3 PIECES DIMENSIONS MODELE A SOUDER S.W. ( en mm ) : DN 8–50 : DN 65-80 : DN 100 : Ref. Ø P 81.5 97.5 131.5 143.5 174.5 15.5 16.5 12.5 14.1...
- Page 9 CLAPET DE NON RETOUR REF.380 à 384 A DISQUE INOX 3 PIECES DIMENSIONS MODELE TARAUDE A CREPINE ( en mm ) : DN 8–50 : DN 65-80 : DN 100 : Ref . 3/8“ 1/2“ 3/4“ 1“ 1“1/4 1“1/2 2“ 2“1/2 3“...
- Page 10 CLAPET DE NON RETOUR REF.380 à 384 A DISQUE INOX 3 PIECES COUPLES DE SERRAGE DES TIRANTS ( en Nm) 1/4" 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2" 2"1/2 3" 4" Couple ( Nm ) NORMALISATIONS Fabrication suivant la norme ISO 9001 : 2015 ...
- Page 11 CLAPET DE NON RETOUR REF.380 à 384 A DISQUE INOX 3 PIECES INSTRUCTIONS DE MONTAGE ET DE MAINTENANCE REGLES GENERALES : Bien vérifier l’adéquation entre le clapet et les conditions de service réelles (nature du fluide, pression et température) ...
