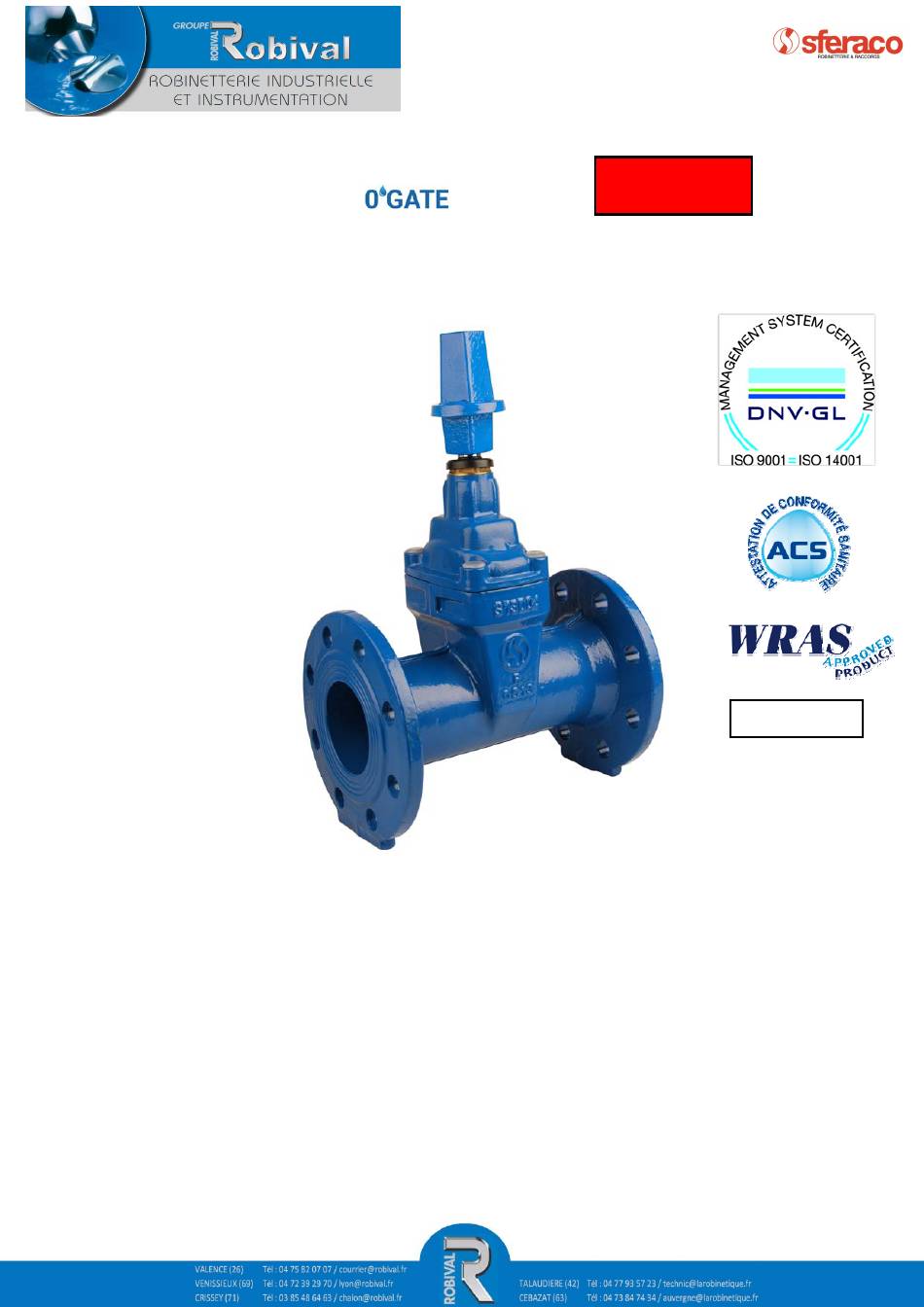

VANNE A OPERCULE CAOUTCHOUC
PN10-16 F5 FAH
Température Mini :
Température Maxi :
Caractéristiques : Tige non montante
Dimensions :
DN 40 au DN 600
Raccordement :
A brides PN10/16
- 10°C
+ 70°C
Pression Maxi : 16 Bars jusqu'au DN400, 10 bars au-delà
Fermeture sens anti-horaire FAH
Patins de glissement jusqu'au DN200
Matière : Corps Fonte EN GJS 500-7
REF.185
Certificat 3.1

Publicité

loading

Manuels Connexes pour sferaco 185

Sommaire des Matières pour sferaco 185

  • Page 1 VANNE A OPERCULE CAOUTCHOUC REF.185 PN10-16 F5 FAH Certificat 3.1 Dimensions : DN 40 au DN 600 Raccordement : A brides PN10/16 Température Mini : - 10°C Température Maxi : + 70°C Pression Maxi : 16 Bars jusqu’au DN400, 10 bars au-delà...
  • Page 2 VANNE A OPERCULE CAOUTCHOUC REF.185 PN10-16 F5 FAH CARACTERISTIQUES :  Passage total et intégral  Tige non montante inox  Fermeture sens anti-horaire (FAH)  Patins de glissement ( facilitant le coulissement de l’opercule ) jusqu’au DN200  Opercule fonte entièrement revêtu EPDM ...
  • Page 3 VANNE A OPERCULE CAOUTCHOUC REF.185 PN10-16 F5 FAH NOMBRE DE TOURS POUR OUVERTURE OU FERMETURE Nombre de tours 14.5 18.75 21.5 21.5 24.5 45.25 49.75 Nombre de tours...

  • Page 4: Accessoires

    PN10-16 F5 FAH GAMME :  Corps fonte à brides R.F. PN10/16 avec commande par carré d’ordonnance et opercule EPDM Ref. 185 DN 40 au DN 600 ACCESSOIRES :  Commande possible par volant ( option ) Ref. 9801594-9801598 du DN 40 au DN 400 ...
  • Page 5 VANNE A OPERCULE CAOUTCHOUC REF.185 PN10-16 F5 FAH NOMENCLATURE DN40 –65 Repère Désignation Matériaux Corps Fonte EN GJS-500-7 Opercule Fonte EN GJS-500-7 + EPDM Ecrou d’axe Laiton CuZn39Pb2 Joint de chapeau Vis chapeau Acier C35 Tige Inox 420 Chapeau Fonte EN GJS-500-7...
  • Page 6 VANNE A OPERCULE CAOUTCHOUC REF.185 PN10-16 F5 FAH NOMENCLATURE DN80 – 300 Repère Désignation Matériaux Corps Fonte EN GJS-500-7 Opercule Fonte EN GJS-500-7 + EPDM Ecrou d’axe Laiton CuZn39Pb2 Joint de chapeau Vis chapeau Inox 304 Tige Inox 304 Chapeau...
  • Page 7 VANNE A OPERCULE CAOUTCHOUC REF.185 PN10-16 F5 FAH NOMENCLATURE DN350 – 600 Repère Désignation Matériaux Corps Fonte EN GJS-500-7 Opercule Fonte EN GJS-500-7 + EPDM Ecrou d’axe Laiton CuZn39Pb2 Joint de chapeau Tige Inox 304 Chapeau Fonte EN GJS-500-7 Bague de maintien Laiton CuZn39Pb2 Joint torique d’axe...
  • Page 8 VANNE A OPERCULE CAOUTCHOUC REF.185 PN10-16 F5 FAH DIMENSIONS DN40 - 65 ( en mm ) : Ø V Poids (en Kg) 7.80 9.48 13.10...
  • Page 9 VANNE A OPERCULE CAOUTCHOUC REF.185 PN10-16 F5 FAH DIMENSIONS DN80 - 300 ( en mm ) : Ø V Poids (en Kg) 15.30 20.50 24.70 35.90 61.20 98.90 134.90...
  • Page 10 VANNE A OPERCULE CAOUTCHOUC REF.185 PN10-16 F5 FAH DIMENSIONS DN350 - 600 ( en mm ) : 1050 1230 1260 1000 1150 1330 Ø V Poids (en Kg) 225.90 248.50 517.30...
  • Page 11 VANNE A OPERCULE CAOUTCHOUC REF.185 PN10-16 F5 FAH DIMENSIONS CARRE D’ORDONNANCE ( en mm ) : DN 40 – 300 DN 350 - 400 28.5 28.5 42.5 42.5 57.5 57.5 Ø D Poids ( Kg ) 0.96 0.96 Ref. 9801831...
  • Page 12 VANNE A OPERCULE CAOUTCHOUC REF.185 PN10-16 F5 FAH DIMENSIONS REHAUSSES DN50-400 ( en mm ) : REHAUSSE FIXE REHAUSSE TELESCOPIQUE Ref. Poids (Kg) 9802020 50-300 1000 9802031 50-300 1250 9802042 50-300 1500 9802060 50-200 1300 1800 9802070 50-200 2000 2500 11.8...
  • Page 13 12 x 23 12 x 23 16 x 23 16 x 28 20 x 28 20 x 28 20 x 31 24.5 26.5 31.5 Ref. 185 185040 185050 185065 185080 185100 185125 185150 185200 185250 185300 185350 185400 185450 185500 185600 DIMENSIONS BRIDES PN16 ( en mm ) : Ø C Ø...
  • Page 14 VANNE A OPERCULE CAOUTCHOUC REF.185 PN10-16 F5 FAH NORMALISATIONS  Fabrication suivant la norme ISO 9001 :2008 et ISO 14001 : 2004  Conception suivant la norme DIN EN 1171  Tests d’étanchéité selon la norme EN 12266-1, Taux A ...

  • Page 15: Regles Generales

    VANNE A OPERCULE CAOUTCHOUC REF.185 PN10-16 F5 FAH INSTRUCTIONS DE MONTAGE ET DE MAINTENANCE REGLES GENERALES :  Bien vérifier l’adéquation entre le robinet et les conditions de service réelles (nature du fluide, pression et température)  Prévoir suffisamment de robinets pour pouvoir isoler les tronçons de tuyauterie pour faciliter l’entretien des matériels.
