sferaco 176 Mode D'emploi

Vanne a guillotine pn10
Masquer les pouces Voir aussi pour 176:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

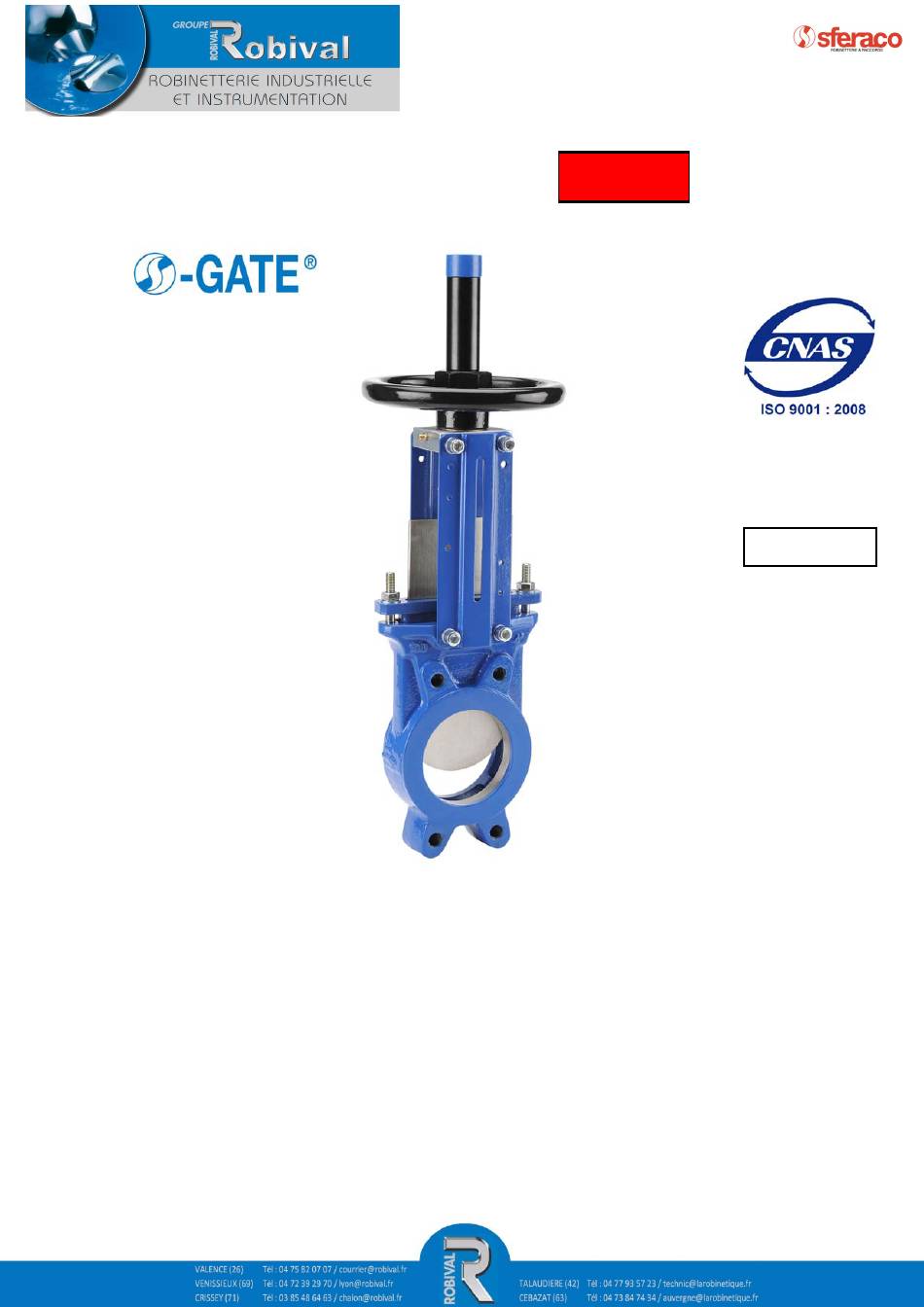

VANNE A GUILLOTINE PN10
METAL/METAL S-GATE
Dimensions :
Raccordement :
Température Mini :
Température Maxi :
Pression Maxi : 10 Bars jusqu'au DN 200
Caractéristiques : Tige montante non tournante, volant non montant
Matière : Corps fonte
REF.176
DN 50 au DN 300
Entre brides PN10
-10°C
+ 90°C
Non étanche
Faibles pertes de charges
Certificat 3.1

Publicité

Table des Matières
loading

Manuels Connexes pour sferaco 176

Sommaire des Matières pour sferaco 176

  • Page 1 VANNE A GUILLOTINE PN10 REF.176 METAL/METAL S-GATE Certificat 3.1 Dimensions : DN 50 au DN 300 Raccordement : Entre brides PN10 Température Mini : -10°C Température Maxi : + 90°C Pression Maxi : 10 Bars jusqu’au DN 200 Caractéristiques : Tige montante non tournante, volant non montant Non étanche...

  • Page 2: Caracteristiques

    VANNE A GUILLOTINE PN10 REF.176 METAL/METAL S-GATE CARACTERISTIQUES :  Vanne tout ou rien  Tige montante non tournante, volant non montant  Non étanche ( coefficient de fuite : 2% du Kvs )  Faibles pertes de charges  Peu de zone de rétention ...

  • Page 3: Gamme Et Accessoires

    GAMME ET ACCESSOIRES :  Entre brides PN10 corps fonte, pelle inox 304 , métal/métal, commande par volant Ref. 176 du DN 50 au DN 300  Kit 2 contacts fins de course avec support et indicateur Ref. 9801351 et 9801352 du DN 50 au DN 300 ...
  • Page 4 VANNE A GUILLOTINE PN10 REF.176 METAL/METAL S-GATE NOMENCLATURE COMMANDE A VOLANT ( REF. 176 ) Repère Désignation Matériaux Ref. 176 Corps Fonte EN GJL-250 Pelle Inox AISI 304 Fouloir Fonte EN GJS-400-15 Plaque support Acier peint 7(+) Garniture Presse étoupe (Tresse)
  • Page 5 VANNE A GUILLOTINE PN10 REF.176 METAL/METAL S-GATE NOMENCLATURE COMMANDE A VOLANT A CHAÎNE ( REF.176 + 980179 ) Repère Désignation Matériaux Ref. 176 + 980179 Corps Fonte EN GJL-250 Pelle Inox AISI 304 Fouloir Fonte EN GJS-400-15 Plaque support Acier peint 7(+) Garniture Presse étoupe (Tresse)
  • Page 6 VANNE A GUILLOTINE PN10 REF.176 METAL/METAL S-GATE NOMENCLATURE COMMANDE A LEVIER ( REF.176 + 980178 ) Repère Désignation Matériaux Ref. 176 + 980178 Corps Fonte EN GJL-250 Pelle Inox AISI 304 Fouloir Fonte EN GJS-400-15 Plaque support Acier peint 7(+) Garniture Presse étoupe (Tresse)
  • Page 7 VANNE A GUILLOTINE PN10 REF.176 METAL/METAL S-GATE DIMENSIONS COMMANDE PAR VOLANT REF.176 ( en mm ) : 1016 1116 Ø V Poids ( Kg ) 6.53 8.53 12.7 16.16 26.8 43.5 57.5...
  • Page 8 VANNE A GUILLOTINE PN10 REF.176 METAL/METAL S-GATE DIMENSIONS COMMANDE PAR VOLANT A CHAINE REF.176 + 980179 ( en mm ) : Dimensions chaîne : Dimensions volant : 1016 1116 Ø V Ø Y Poids Ref.176 + 11.4 13.4 14.7 17.6 34.3...
  • Page 9 VANNE A GUILLOTINE PN10 REF.176 METAL/METAL S-GATE DIMENSIONS COMMANDE PAR LEVIER REF.176 + 980178 ( en mm ) : H3c : Hauteur vanne fermée H3o : Hauteur vanne ouverte H3c (fermé) H3o (ouvert) 1210 1318 1762 Poids Ref.176+ 13.3 18.9 32.9...

  • Page 10: Dimensions Trous De Fixation De La Vanne ( Entre Brides Pn10 En Mm )

    VANNE A GUILLOTINE PN10 REF.176 METAL/METAL S-GATE DIMENSIONS TROUS DE FIXATION DE LA VANNE ( ENTRE BRIDES PN10 en mm ) : DN 50 – 65 DN 80 – 200 DN 250 - 300 PROFONDEUR TROUS SUPERIEURS BORGNES : Ø K Ø...

  • Page 11: Dimensions Deflecteur ( En Mm )

    VANNE A GUILLOTINE PN10 REF.176 METAL/METAL S-GATE DIMENSIONS DEFLECTEUR ( en mm ) : Ø A Ø C 47.5 59.5 78.5 104.5 127.5 178.5 226.5 278.5 323.5 402.7 451.7 552.7 Ø D 59.5 73.5 92.5 118.5 141.5 192.5 240.5 292.5 339.5...

  • Page 12: Dimensions ( En Mm ) Et Schema Capteur Fin De Course

    VANNE A GUILLOTINE PN10 REF.176 METAL/METAL S-GATE DIMENSIONS ( en mm ) ET SCHEMA CAPTEUR FIN DE COURSE : NORMALISATIONS  Fabrication suivant la norme ISO 9001 : 2008  DIRECTIVE 2014/68/UE : Produits exclus de la directive (Article 4. § 3) ...

  • Page 13: Regles Generales

    VANNE A GUILLOTINE PN10 REF.176 METAL/METAL S-GATE INSTRUCTIONS DE MONTAGE ET DE MAINTENANCE : REGLES GENERALES :  Bien vérifier l’adéquation entre le robinet et les conditions de service réelles (nature du fluide, pression et température)  Prévoir suffisamment de robinets pour pouvoir isoler les tronçons de tuyauterie pour faciliter l’entretien des matériels.
  • Page 14 VANNE A GUILLOTINE PN10 REF.176 METAL/METAL S-GATE INSTRUCTIONS DE MONTAGE ET DE MAINTENANCE ( SUITE ) :  Dans l’éventualité d’un montage en bout de ligne la vanne doit être montée entre brides.  Nos vannes guillotines sont unidirectionnelles, respecter le sens de passage du fluide indiqué par une flèche sur le corps de la vanne.
