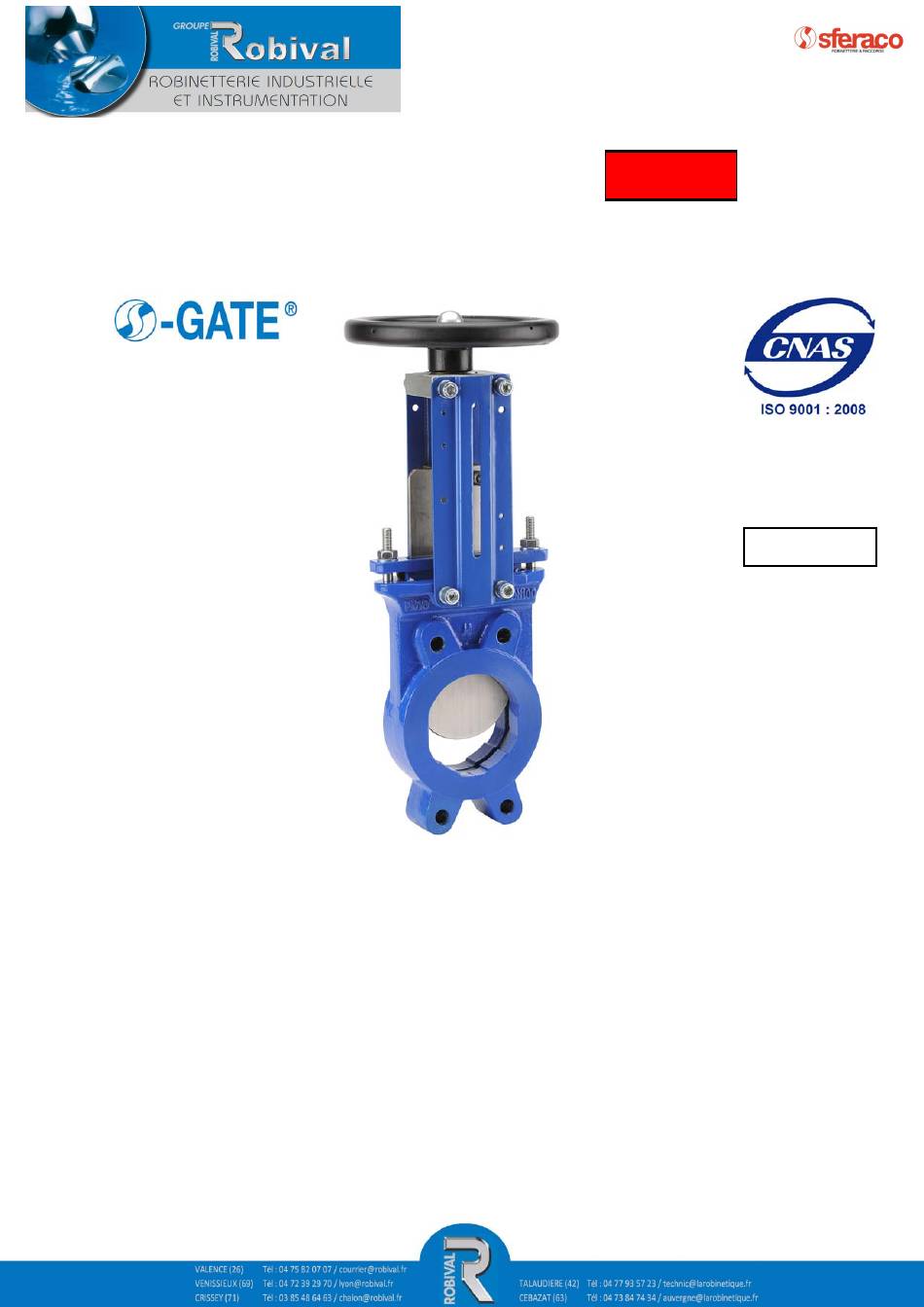

VANNE A GUILLOTINE PN10 S-GATE
BI-DIRECTIONNELLE
Raccordement :
Température Mini :
Température Maxi :
Pression Maxi : 10 Bars jusqu'au DN 200
Caractéristiques : Tige non montante , volant non montant
Dimensions :
DN 50 au DN 500
Entre brides PN10
- 15°C pour siège EPDM
+ 130°C pour siège EPDM
Etanchéité bi-directionnelle
Faibles pertes de charges
Matière : Corps fonte
REF.177
Certificat 3.1
Publicité
Manuels Connexes pour sferaco 177
Sommaire des Matières pour sferaco 177
- Page 1 VANNE A GUILLOTINE PN10 S-GATE REF.177 BI-DIRECTIONNELLE Certificat 3.1 Dimensions : DN 50 au DN 500 Raccordement : Entre brides PN10 Température Mini : - 15°C pour siège EPDM Température Maxi : + 130°C pour siège EPDM Pression Maxi : 10 Bars jusqu’au DN 200 Caractéristiques : Tige non montante , volant non montant...
- Page 2 Eau, eau usée, pâte à papier, pulvérulent, agro alimentaire, chimie Température mini et maxi admissible Ts : - 15°C à + 130°C pour modèle avec siège EPDM Ref.177 Température mini et maxi admissible Ts : - 10°C à + 180°C pour modèle avec siège FKM ( sur demande )
- Page 3 GAMME : Entre brides PN10 corps fonte, pelle inox 304, siège EPDM, commande par volant Ref. 177 DN 50 au DN 500 Entre brides PN10 corps fonte, pelle inox 304, siège EPDM, commande par volant, avec contact fin de course monté...
- Page 4 VANNE A GUILLOTINE PN10 S-GATE REF.177 BI-DIRECTIONNELLE NOMENCLATURE Repère Désignation Matériaux Corps Fonte EN GJL-250 Pelle Inox AISI 304 Fouloir Fonte EN GJS-400-15 Siège EPDM Plaque support Acier peint A3 Garniture Presse étoupe (Tresse) PTFE Garniture Presse étoupe ( O ring )
- Page 5 VANNE A GUILLOTINE PN10 S-GATE REF.177 BI-DIRECTIONNELLE DIMENSIONS ( en mm ) : 1012 1098 1210 Ø V Poids ( Kg ) 12.7 16.9 25.4 42.7...
- Page 6 VANNE A GUILLOTINE PN10 S-GATE REF.177 BI-DIRECTIONNELLE DIMENSIONS TROUS DE FIXATION DE LA VANNE ( ENTRE BRIDES PN10 en mm ) : DN 50 – 65 DN 80 – 200 DN 250 - 300 DN 350 DN 400 DN 450-500 PROFONDEUR TROUS SUPERIEURS BORGNES : Ø...
- Page 7 VANNE A GUILLOTINE PN10 S-GATE REF.177 BI-DIRECTIONNELLE DIMENSIONS ( en mm ) ET SCHEMA CAPTEUR FIN DE COURSE : NORMALISATIONS Fabrication suivant la norme ISO 9001 : 2008 DIRECTIVE 2014/68/UE : Produits exclus de la directive (Article 4. § 3) ...
- Page 8 VANNE A GUILLOTINE PN10 S-GATE REF.177 BI-DIRECTIONNELLE INSTRUCTIONS DE MONTAGE ET DE MAINTENANCE : REGLES GENERALES : Bien vérifier l’adéquation entre le robinet et les conditions de service réelles (nature du fluide, pression et température) Prévoir suffisamment de robinets pour pouvoir isoler les tronçons de tuyauterie pour faciliter l’entretien des matériels.
- Page 9 VANNE A GUILLOTINE PN10 S-GATE REF.177 BI-DIRECTIONNELLE INSTRUCTIONS DE MONTAGE ET DE MAINTENANCE ( SUITE ) : Les vannes guillotines peuvent être montées dans toutes les positions. Néanmoins, nous préconisons des positions favorables ( voir schéma ci dessous )
