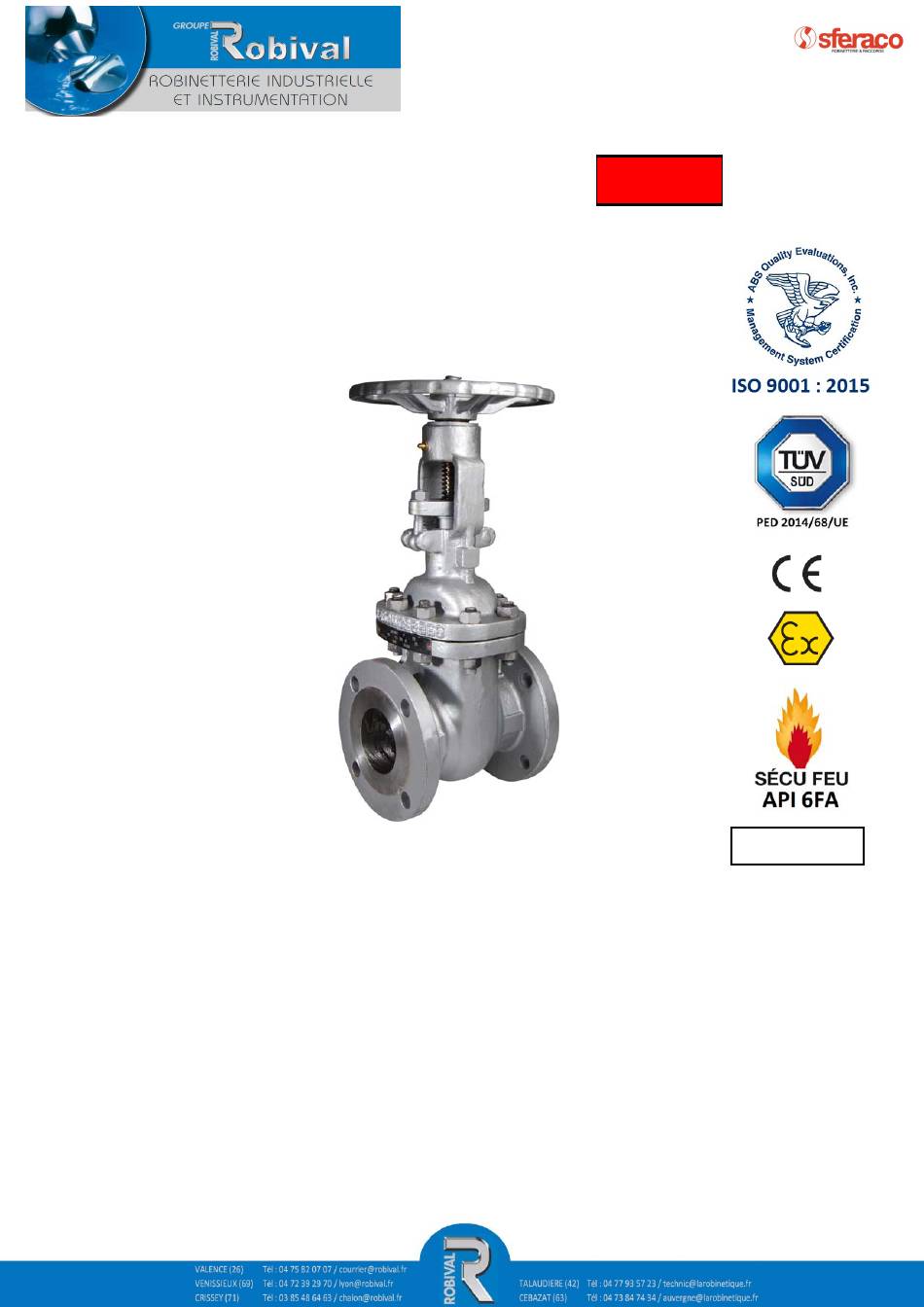

ROBINET VANNE A OPERCULE ACIER
A BRIDES CLASS 150 PN20 TRIM5
Dimensions :
Raccordement :
Température Mini :
Température Maxi :
Pression Maxi : 20 Bars
Caractéristiques : Tige montante non tournante
DN 50 au DN 600 ( NPS 2" à 24" )
A brides R.F. CLASS 150 (PN20)
- 29°C
+ 425°C
Chapeau et presse étoupe boulonné
Passage intégral, Sécurité Feu API 6FA
Matière : Acier moulé ASTM A216 WCB
REF.145
Certificat 3.1

Publicité

loading

Manuels Connexes pour sferaco 145

Sommaire des Matières pour sferaco 145

  • Page 1 ROBINET VANNE A OPERCULE ACIER REF.145 A BRIDES CLASS 150 PN20 TRIM5 Certificat 3.1 Dimensions : DN 50 au DN 600 ( NPS 2“ à 24“ ) Raccordement : A brides R.F. CLASS 150 (PN20) Température Mini : - 29°C + 425°C...

  • Page 2: Caracteristiques

    ROBINET VANNE A OPERCULE ACIER REF.145 A BRIDES CLASS 150 PN20 TRIM5 CARACTERISTIQUES :  Passage intégral  Tige montante non tournante  Sécurité Feu API 6FA  Volant de manœuvre fixe non montant  Opercule 1 pièce flexible  A brides R.F. Class 150 (PN20) ...
  • Page 3  Robinet vanne à opercule en acier moulé à brides R.F. Class 150 (PN20) à volant Ref. 145 DN 50 au DN 300 ( NPS 2“ à 12“ )  Robinet vanne à opercule en acier moulé à brides R.F. Class 150 (PN20) à commande par réducteur...
  • Page 4 ROBINET VANNE A OPERCULE ACIER REF.145 A BRIDES CLASS 150 PN20 TRIM5 NOMENCLATURE DN50-300 (NPS 2“ à 12“) : ( * : Compris dans le kit joints ) Repère Désignation Matériaux Corps Acier ASTM A216 WCB Siège Acier ASTM A105 revêtu Stellite Gr.6 Opercule Acier ASTM A216 WCB revêtu Stellite Gr.6...
  • Page 5 ROBINET VANNE A OPERCULE ACIER REF.145 A BRIDES CLASS 150 PN20 TRIM5 NOMENCLATURE DN350 à 600 (NPS 14“ à 24“) : Repère Désignation Matériaux Corps Acier ASTM A216 WCB Siège Acier ASTM A105 revêtu Stellite Gr.6 Opercule ASTM A216 WCB revêtu Stellite Gr.6...
  • Page 6 ROBINET VANNE A OPERCULE ACIER REF.145 A BRIDES CLASS 150 PN20 TRIM5 DIMENSIONS DN 50-300 (NPS 2“-12“) ( en mm ) : DN ( mm ) NPS ( “ ) 2" 2"1/2 3" 4" 5" 6" 8" 10" 12" Ø P 63.5...
  • Page 7 ROBINET VANNE A OPERCULE ACIER REF.145 A BRIDES CLASS 150 PN20 TRIM5 DIMENSIONS DN 350-600 (NPS 14“-24“) ( en mm ) : DIMENSIONS PLATINE ET AXE : DN ( mm ) NPS ( “ ) 14" 16" 18" 20" 24"...
  • Page 8 ROBINET VANNE A OPERCULE ACIER REF.145 A BRIDES CLASS 150 PN20 TRIM5 DIMENSIONS BRIDES ( en mm ) : DN ( mm ) NPS ( “ ) 2" 2"1/2 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20"...
  • Page 9 ROBINET VANNE A OPERCULE ACIER REF.145 A BRIDES CLASS 150 PN20 TRIM5 NORMALISATIONS  Fabrication suivant la norme ISO 9001 : 2015 et ISO 14001 : 2015  DIRECTIVE 2014/68/UE : CE N° 0036 Catégorie de risque III module H ...

  • Page 10: Regles Generales

    ROBINET VANNE A OPERCULE ACIER REF.145 A BRIDES CLASS 150 PN20 TRIM5 INSTRUCTIONS DE MONTAGE ET DE MAINTENANCE REGLES GENERALES :  Bien vérifier l’adéquation entre le robinet et les conditions de service réelles (nature du fluide, pression et température) ...
