Danfoss DHP-R Instructions D'installation page 14

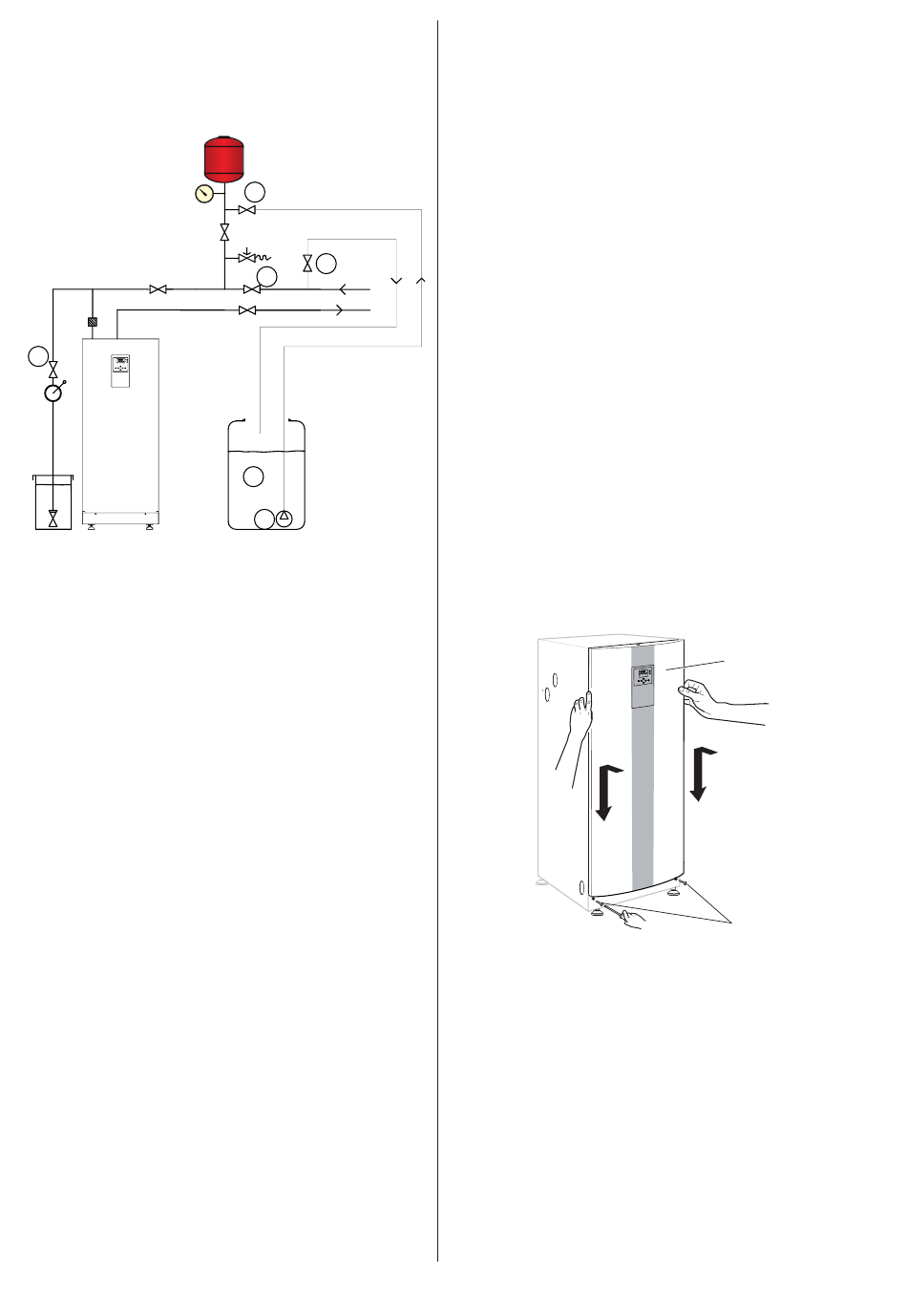

7 .2 Remplissage du circuit caloporteur
⚠
ATTENTION! Se conformer aux consignes de manipu-
lation de l'éthylène glycol et de l'éthanol figurant sur
l'emballage!
6
1 Connecter le tuyau entre la pompe de remplissage et
la soupape 1.
2 Connecter le tuyau de retour à la soupape 2.
3 Fermer la vanne 3.
4 Ouvrir les vannes 1 et 2.
5 Mélanger le fluide frigorigène dans le récipient 4.
6 S'assurer que la pompe à chaleur n'est pas alimentée.
7 Remplir la pompe 5.
8 Lorsque le fluide frigorigène sort du tuyau de retour,
la pompe interne du circuit frigorigène est purgée à
l'intérieur de la pompe à chaleur.
9 Régler l'interrupteur S1 en position Off. (Compresseur
Auto/Off )
10 Activer l'interrupteur de sécurité de la pompe à cha-
leur.
11 Régler l'interrupteur S2 en position Manual. (Pompe
caloporteur Auto/Off/Manual.)
12 Faire fonctionner les deux pompes jusqu'à ce que le
circuit soit exempt d'air.
13 Arrêter les deux pompes et fermer immédiatement les
soupapes 1 et 2.
14 Ouvrir la soupape 3 et déconnecter les tuyaux de rem-
plissage.
15 Ouvrir la soupape 6 et pressuriser le système. Purger
ensuite à l'aide de la soupape 1. Pressuriser à max. 1,5
bar.
16 Fermer la vanne 6.
17 Régler les interrupteurs S1 et S2 sur Auto (compresseur
et pompe du circuit caloporteur).
18 Nettoyer les filtres après remplissage.
14
1
2
3
4
5
VMBMD104
8 Démarrage
⚠
L'installation ne peut être démarrée qu'une fois que
le circuit de chauffage, les éventuels réservoirs d'eau
chaude et le circuit caloporteur ont été remplis sous
peine d'endommager les pompes.
En outre, les points suivants doivent être contrôlés avant
toute mise en service:
• Vérifier le sens de rotation de la pompe du circuit calo-
porteur. Pour faciliter cette tâche, régler l'interrupteur
S2 sur le mode manuel. Un témoin lumineux situé sous
le cache du bornier de la pompe du circuit caloporteur
s'allume lorsque le sens de rotation est correct.
• Vérifier que tous les branchements sont correctement
serrés.
• Vérifier le sens de rotation du compresseur. Pour ce
faire, démarrer celui-ci et contrôler avec la main que la
conduite sous pression (tuyau supérieur) est chaude et
que la conduite d'aspiration (tuyau inférieur) est froide.
• Si ce n'est pas le cas, deux phases de l'alimentation doiv-
ent être inversées (par exemple L1 et L3).
• Adapter les réglages d'usine aux besoins du client.
8 .1 Installation de la face avant
⚠
Veiller à ne pas endommager la face avant.
Marche à suivre:
• Aligner le haut de la face avant (2) sur les glissières
situées sur l'appareil et laisser descendre doucement
jusqu'à fermeture complète.
• Placer et serrer les vis (1).
2
1
