C. Installation de l'enceinte (optionnel)
Un encadrement optionnel est disponible. L'encadrement a
été conçu pour chevaucher l'ouverture du foyer existant ou
de l'enchâssure déjà bâtie.
1. Suivez les instructions d'assemblage fournies avec
l'habillage pour obtenir une configuration à trois côtés.
2. Faites glisser l'habillage à trois faces assemblé sur le
dessus de l'appareil, derrière les rebords latéraux de
l'appareil. Voir la figure 4.3
3. Fixez l'habillage aux brides latérales de l'appareil en
quatre (4) endroits à l'aide des vis ST4X8 fournies
avec l'habillage. Les vis seront installées à l'arrière de
l'appareil. Voir la figure 4.3.
4. (Facultatif) Si la quatrième face optionnelle doit être
utilisée. Alignez la partie inférieure de la pièce d'habillage
du quatrième côté avec la partie inférieure de l'habillage à
trois côtés installé. Fixer le 4ème côté avec quatre (4) vis
ST4X8 fournies avec le sur- tour. Les vis seront installées
à l'arrière de l'appareil. Voir la figure 4.4.
5. Fixez le quatrième côté à l'aide des quatre (4) vis ST4X8
fournies avec l'encadrement.
INSTALLATION DE L'ENCADREMENT À 3 CÔTÉS
QUATRE (4) VIS

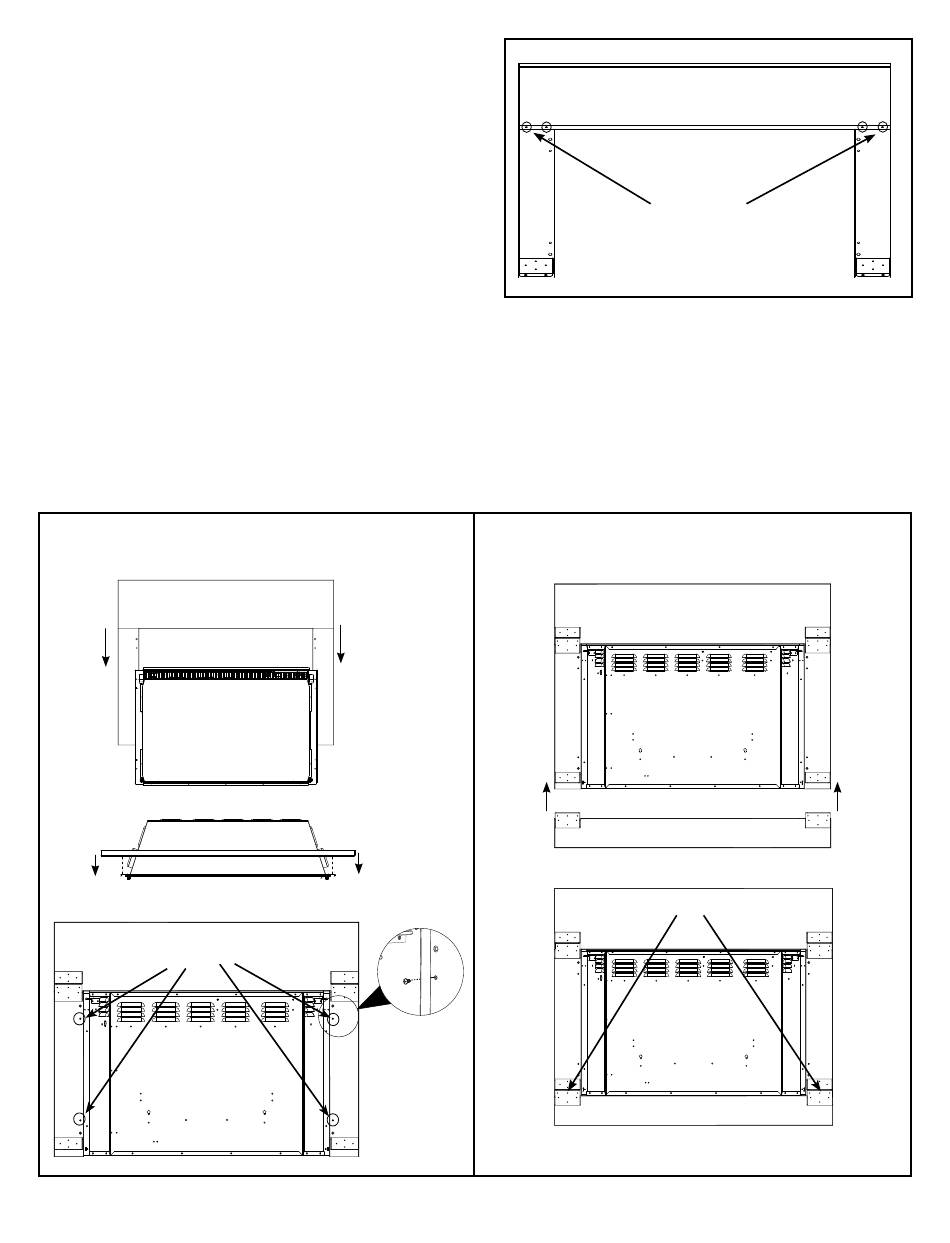

Figure 4.3 Installation de l'encadrement sur trois côtés
SimpliFire • GI-32-ZC Manuel de l'utilisateur • 2048-980 DFR • 8/23
QUATRE (4) VIS PHILLIPS
Figure 4.2 Dimensions de l'encadrement
INSTALLATION DE L'ENCADREMENT À 4 CÔTÉS
QUATRE (4) VIS
Figure 4.4 Installation de l'encadrement sur quatre côtés
