La LED d'état de la sortie sélectionnée A1...
A6 clignote brièvement deux fois à intervalles
réguliers.
• Appuyer en même temps sur les touches ON /▲
et OFF / ▼ pour au moins 5 s.
La sortie sélectionnée A1...A6 est déverrouillée.
La LED de la sortie sélectionnée A1...A6 clignote
lentement.
• Activer le mode bus (désactiver la commande
manuelle permanente).
Informations destinées aux électriciens
q
DANGER!
Décharge électrique en cas de
contact avec des composants sous
tension. Risque d'électrocution.
Avant d'entreprendre des travaux
sur
l'appareil
l'alimentation
et
recouvrir
composants
sous
environnants.
Montage et connexion électrique
Montage de l'appareil
• Faire s'enclencher l'appareil sur un rail de
montage selon EN 60715. Les bornes de sortie
doivent être en haut.
L'appareil devient chaud en service. Observer
la température de service maxi. Veiller à une
dissipation suffi sante de la chaleur.
Branchement de l'appareil

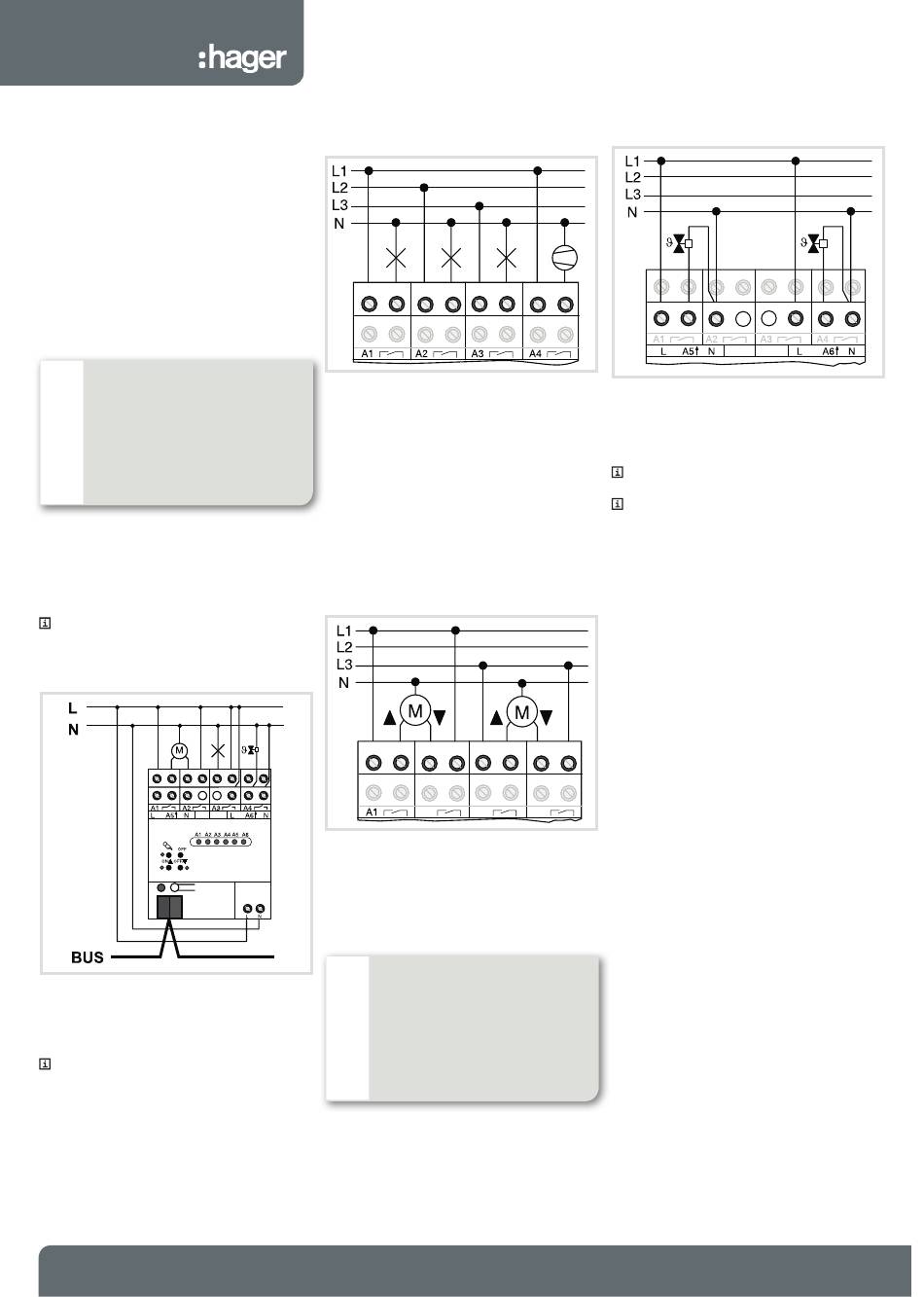

Figure 3 : Branchement
• Brancher le câble bus à la borne prévue.
• Brancher l'alimentation secteur.
• Brancher les charges comme décrit ci-après.
Etat à la livraison : Régime de chantier, sorties
manipulables à l'aide des touches sur l'appareil.
Toutes les sorties sont confi gurées comme sorties
de store.
3
Branchement de charges ON/OFF
Figure 4 : Branchement de charges ON/OFF
La sortie est paramétrée comme sortie de
commutation.
déconnecter
• Brancher des charges (Fig. 4). Observer les
les
limites de charge admissibles (Caractéristiques
tension
Techniques).
Branchement des moteurs de store
Dans le cas du branchement d'un store, une sortie
de store se compose de deux sorties de relais
voisines. Les sorties de relais côté gauche A1,
A3 sont destinées pour la montée tandis que les
sorties de relais côté droit A2, A4 sont destinées
pour la descente.
Figure 5 : Branchement de moteurs de store
Veiller à ne pas dépasser les limites de charge
(Caractéristiques Techniques).
La sortie doit être paramétrée comme sortie de
store.
ATTENTION !
q
Risque de détérioration si plusieurs
moteurs sont branchés en parallèle
sur une sortie.
Risque de fusion des contacts du
fi n de course. Risque de destruction
des moteurs, des stores et de
l'actionneur de store.
Utiliser un relais.
• Brancher les moteurs (Fig.5).
Branchement de servomoteurs 230 V
Figure 6 : Branchement de servomoteurs
électrothermiques 230 V
•
Brancher des servomoteurs (Fig. 6). Brancher au
maximum 4 servomoteurs sur une sortie.
Brancher
uniquement
des
électrothermiques.
Observer la caractéristique de commutation
des servomoteurs – normalement ouvert ou
normalement fermé (v. données de confi guration).
Mise en service
Détermination des durées de mouvement des
stores et des lamelles
La durée de mouvement du store est important
pour les mouvements de positionnement et les
mouvements de scène. Dans le cas d'un store
à lamelles, la durée de réglage des lamelles
est nécessairement dépendant du temps de
mouvement total du store. L'angle d'ouverture
des lamelles est donc défi ni comme la durée de
mouvement entre les deux positions « ouvert » et
« fermé ».
En règle générale, le mouvement de montée dure
plus longtemps que le mouvement de descente et
est prise en considération comme pourcentage de
prolongation de la durée de mouvement.
• Déterminer la durée de montée et de descente
du store.
• Déterminer la durée de réglage des lamelles.
• Entrer les valeurs mesurées dans les paramètres,
Allocation de l'adresse physique et chargement
du logiciel d'application
• Enclencher la tension bus.
• Attribuer l'adresse physique et télécharger le
logiciel d'application avec le logiciel de mise en
service.
• Enclencher la tension secteur aux sorties.
Aide en cas de problème
Commande manuelle par touche impossible
Commande manuelle non paramétrée.
Paramétrer la commande manuelle.
Commande manuelle verrouillée via le bus.
Déverrouiller la commande manuelle.
Pas de tension secteur.
Enclencher la tension secteur.
Contrôler les fusibles.
servomoteurs
