Whispbar K684W Instructions De Montage
Table des Matières
Les langues disponibles
Les langues disponibles
EN
Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema de transporte.
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de transporte.
RU
Установочные Инструкции для Поперечных Балок
Revision No: 1A
x 4
x 4
x 4
x 4
x 2
x 4
1

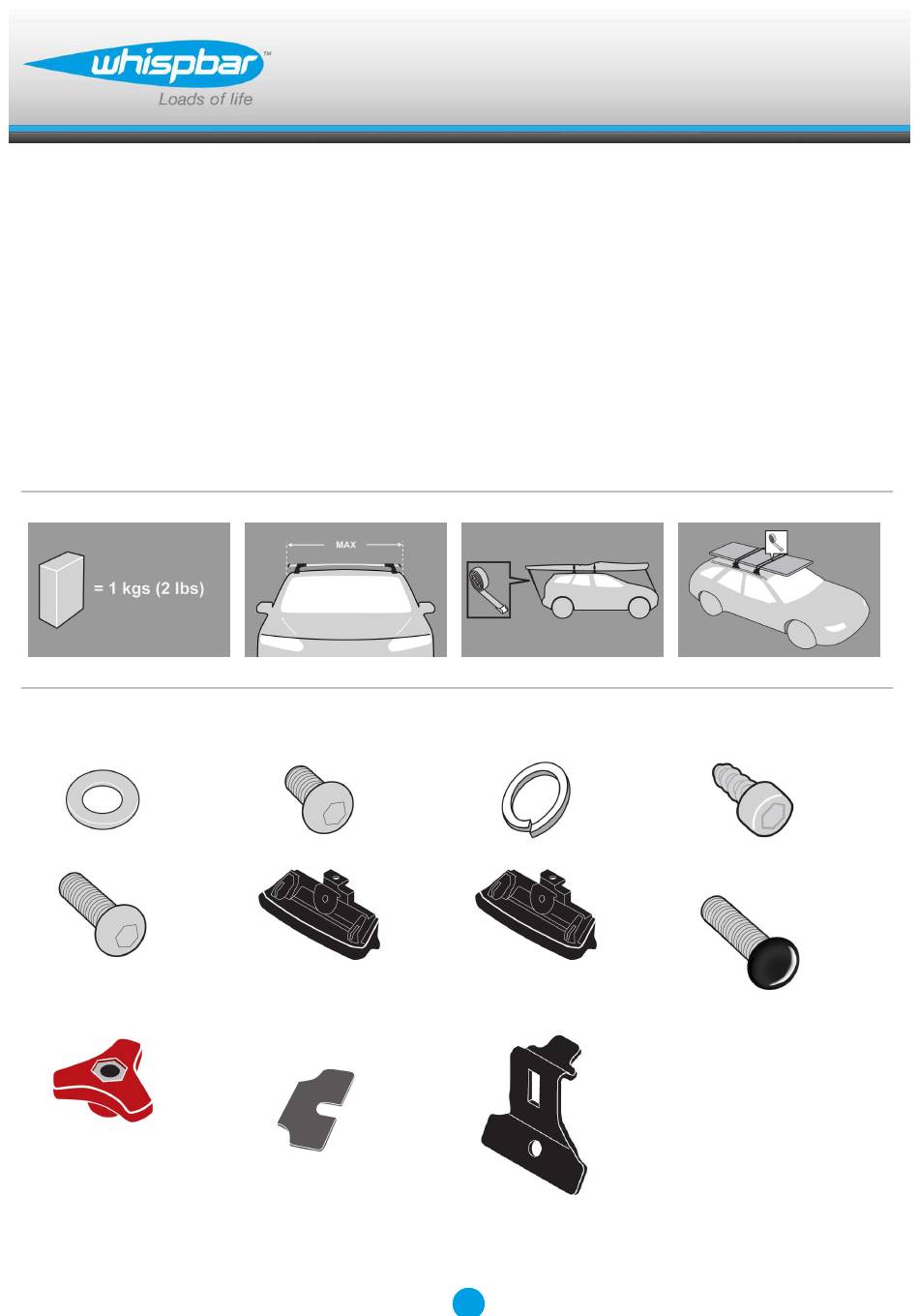

Fitting Kit
x 4
x 2
x 4
K684W
x 8
x 4
Table des Matières
Manuels Connexes pour Whispbar K684W
Sommaire des Matières pour Whispbar K684W
-
Page 33: Première Installation
Fitting Kit K684W Première installation Retirer les pièces de contenu de l'emballage et vérifier. Contactez votre revendeur si certaines pièces sont manquantes ou endommagées. Ce kit correspond aux types A, B, C et D. Ces instructions montrent la barre transversale de type A posée. Elles correspondent également aux types B, C et... - Page 34 Fitting Kit K684W Utiliser le tournevis cruciforme pour repositionner la vis de réglage et faire 10 tours. Appuyer sur la vis de réglage et extraire les pieds de la barre transversale. Consulter les instructions de la barre transversale pour la régler.
- Page 35 Fitting Kit K684W Serrer la vis de réglage jusqu'à 5 Nm (3.7 ft lb). Ôter le collier de serrage en plastique en saisissant la patte de la barre avec les doigts puis pousser fermement avec les pouces jusqu'à ce que le collier de serrage passe derrière la patte.
- Page 36 Fitting Kit K684W Détacher le pied. Ranger les pièces détachées en lieu sûr. Répéter l'opération pour tous les pieds. Sélectionner des assemblages à quatre pieds et faire correspondre les assemblages gauches et droits avec les pieds des barres de toit gauches et droits.
-
Page 37: Montage
Fitting Kit K684W Utiliser deux vis autotaraudeuses M5 x 12 mm pour fixer l'ensemble sur le pied. Ne pas trop serrer. Montage Appliquer des bandes de protection comme indiqué. Les découper si nécessaire. Placer le pied de la barre transversale sur... - Page 38 Fitting Kit K684W Ouvrir ou retirer les couvercles à point fixe. Placer le pied de la barre transversale sur la fixation pour point fixe. Veiller à ce que l'arrière des barres de toit soit bien aligné sur l'arrière du rail de toit du véhicule.
- Page 39 Fitting Kit K684W Tarauder le boulon de carrosserie à travers la fixation et le pied. Serrer le bouton en plastique rouge. Veiller à ce que le bouton en plastique rouge soit dans la position indiquée lorsqu'il est totalement serré. Ne pas trop serrer.
- Page 40 Fitting Kit K684W ATTENTION : Vérifier régulièrement que les vis sont bien serrées...
- Page 41 Fitting Kit K684W Maintenance Ne jamais entrer dans un lave-auto avec le système de galerie de toit installé. Lubrifier les serrures et les vis de réglage à intervalles réguliers. Retirer le produit du véhicule lorsqu'il n'est pas utilisé. Veiller à ce que toutes les pièces détachées soient stockées en toute...
- Page 42 Fitting Kit K684W Nettoyer le toit de la voiture et les surfaces des produits qui seront en contact avec le toit de la voiture. Suivre les instructions de montage pour l'installation du produit sur votre véhicule. S'assurer que toutes les étapes sont réalisées dans l'ordre.
-
Page 80: Garantie Limitée À Vie
Whispbar auquel il a acheté le produit, qui lui donnera des instructions sur la marche à suivre. Si l'acheteur au détail original n'est pas en mesure de contacter le distributeur de la marque Whispbar, ou si le distributeur n'est pas à même de remédier au défaut, l'acheteur au détail original devra communiquer avec Yakima par e-mail à... - Page 81 La garantie Whispbar couvre les systèmes de porte-charges, les coffres de toit et les accessoires fabriqués par Whispbar et commercialisés sous la marque Whispbar, pour une durée de cinq ans à compter de la date de la remise du produit à l'acheteur au détail d'origine.
