Installation and Assembly:

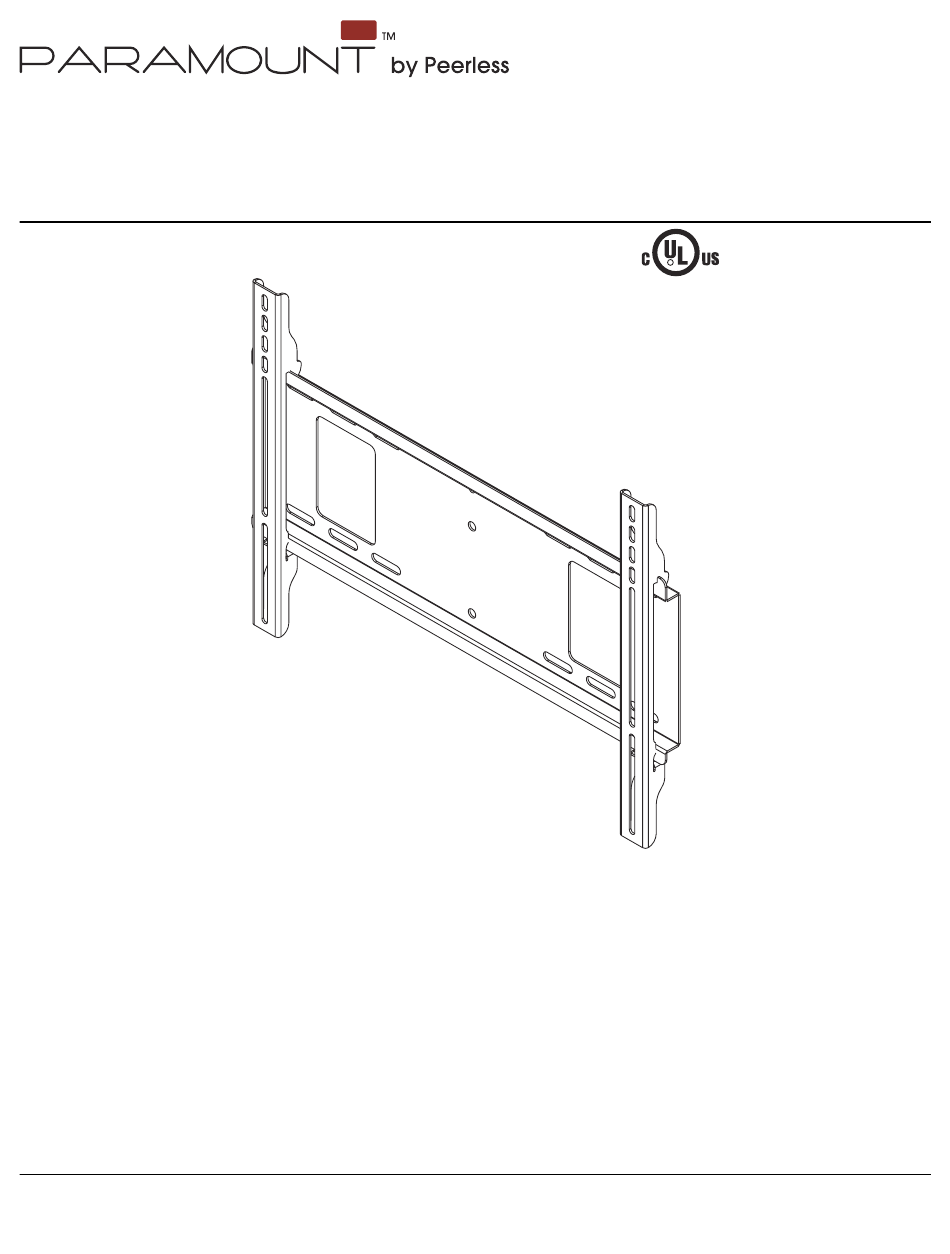

Paramount™ Universal Flat Wall Mount
for 23" to 46" *LCD and Flat Panel Plasma Screens
Model: PF640
Features:
For flat panel screens
Ultra-slim design holds the screen flat against the wall
• Screen simply hooks onto the wall plate for quick and easy installation
• Includes hardware for installation to wood studs, concrete and cinder block
*
NOTE: Most 42" and larger plasma screens may not work with this
mount. Use Mount Finder to confirm compatibility.
3215 W. North Ave. • Melrose Park, IL 60160 • (800) 865-2112 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com
This product is intended for use with UL
Listed products and must be installed by a
R
qualified professional installer.
Maximum UL Load Capacity: 150 lb (68 kg)
ISSUED: 11-09-07 SHEET #: 202-9251-1

Publicité

loading

Sommaire des Matières pour PEERLESS PARAMOUNT PF640

  • Page 1 Installation and Assembly: Paramount™ Universal Flat Wall Mount for 23" to 46" *LCD and Flat Panel Plasma Screens Model: PF640 This product is intended for use with UL Listed products and must be installed by a qualified professional installer. Maximum UL Load Capacity: 150 lb (68 kg) Features: •...
  • Page 2 NOTE: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, please call Peerless customer care at 1-800-865-2112.
  • Page 3 I.D. .203" (5.2 mm)(4) I.D. .257" (6.5 mm)(4) (540-1040) (540-1058) M6 x 25 mm (4) M6 x 30 mm (4) (520-1208) (510-9109) 3 of 24 ISSUED: 11-09-07 SHEET #: 202-9251-1 Visit Peerless website at www.peerlessmounts.com For customer care call 1-800-729-0307 or 708-865-8870...
  • Page 4 #14 x 2.5" wood screws (CC) as shown in figure 1.2. Skip to step 2. STUD 2.5" (65 mm) fig. 1.1 CS = center of screen fig. 1.2 4 of 24 ISSUED: 11-09-07 SHEET #: 202-9251-1 Visit Peerless website at www.peerlessmounts.com For customer care call 1-800-729-0307 or 708-865-8870...
  • Page 5 WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"...
  • Page 6 • Spacers may not be used, depending upon the type of screen. NOTE: For flat back screens proceed to step 2-1. For bump-out or recessed back screen skip to step 2-2. 6 of 24 ISSUED: 11-09-07 SHEET #: 202-9251-1 Visit Peerless website at www.peerlessmounts.com For customer care call 1-800-729-0307 or 708-865-8870...
  • Page 7 SCREW ADAPTER BRACKET (BB) If you have any questions, please call Peerless customer care at 1-800-865-2112. For Bump-out or Recessed Back Screen Refer to Screen Compatibility Chart to determine the proper fastener to use. Visit www.peerlessmounts.com/1 for a full screen compatibility chart for this mount.
  • Page 8 ISSUED: 11-09-07 SHEET #: 202-9251-1 Visit Peerless website at www.peerlessmounts.com For customer care call 1-800-729-0307 or 708-865-8870 © 2007, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners.
  • Page 9 Instalación y ensamblaje: Soporte universal de pared plano Paramount™ para *pantallas LCD y pantallas planas de plasma de 23" a 46" Modelos: PF640 Este producto está inscripto en la Lista UL. Debe ser instalado por un instalador profesional cualificado. Características: Capacidad máxima de soportar •...
  • Page 10 Español ADVERTENCIA • No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112.
  • Page 11 (540-1058) (540-1040) M6 x 25 mm (4) M6 x 30 mm (4) (520-1208) (510-9109) 11 of 24 ISSUED: 11-09-07 SHEET #: 202-9251-1 Visite el sitio Web de Peerless en www.peerlessmounts.com Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870...
  • Page 12 MONTANTE 2.5" (65 mm) fig. 1.1 CP = centro de la pantalla fig. 1.2 12 of 24 ISSUED: 11-09-07 SHEET #: 202-9251-1 Visite el sitio Web de Peerless en www.peerlessmounts.com Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870...
  • Page 13 ADVERTENCIA • Cuando instale soportes de pared Peerless en bloques de hormigón de escorias, verifique que tengan un mínimo de 1-3/8" de superficie efectiva de concreto en el agujero que va a utilizar para los anclajes de concreto. ¡No perfore en las juntas de mortero! Asegúrese de instalar el soporte en una parte sólida del bloque, generalmente a un mínimo de...
  • Page 14 NOTA: En el caso de los televisores que tienen la parte posterior plana, pase al paso 2-1. En el caso de los televisores que tienen la parte posterior abultada o empotrada, pase al paso 2-2. 14 of 24 ISSUED: 11-09-07 SHEET #: 202-9251-1 Visite el sitio Web de Peerless en www.peerlessmounts.com Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870...
  • Page 15 SOPORTE ADAPTADOR (BB) Si tiene alguna pregunta, por favor, llame a servicio al cliente de Peerless al 1-800-729-0307. Instalación de un televisor que tiene la parte posterior abultada o empotrada Refiérase a la Tabla de compatibilidad de las pantallas para determinar cuáles son los sujetadores adecuados para usarse.
  • Page 16 3.2 16 of 24 ISSUED: 11-09-07 SHEET #: 202-9251-1 Visite el sitio Web de Peerless en www.peerlessmounts.com Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870 © 2007, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners.
  • Page 17 Installation et montage : Support mural plat universel Paramount™ pour écrans plats *ACL et plasma de 23 à 46 po Modèles: PF640 Ce produit est homologué UL. Il doit être installé par u installateur professionnel qualifié. Capacité de charge maximale préconisée par UL: 150 lb (68 kg) Caractéristiques •...
  • Page 18 REMARQUE : Lisez entièrement la fiche d’instructions avant de commencer l’installation et l’assemblage. AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les mises en garde contenues dans cette fiche d’installation. Pour toute question concernant les instructions ou les mises en garde, appelez le service à...
  • Page 19 Français Avant de commencer, assurez-vous que toutes les pièces indiquées sont incluses avec le produit. Liste des pièces Description Qté Pièce nº AA plaque murale 200-P1797 support adaptateur 201-P1515 vis à bois nº 14 x 2,5 5S1-015-C03 ® ancrage Alligator 590-0097 clé...
  • Page 20 Installation sur un mur à doubles montants en bois Français AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement fixée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.
  • Page 21 AVERTISSEMENT • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifiez que vous disposez d’une épaisseur de béton d’au moins 3,4 cm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à...
  • Page 22 Installation des supports adaptateurs Français AVERTISSEMENT • Serrez les vis de manière que les supports adaptateurs soient solidement fixés. N’employez pas une force excessive pour serrer. Un serrage excessif peut causer des contraintes risquant d’endommager les vis, de réduire considérablement leur pouvoir de maintien et de décoller les têtes des vis. Serrez les vis à un couple maximum de 4,5 Nm (40 po-lb).
  • Page 23 RONDELLE SUPPORT ADAPTATEUR (BB) Pour toute question, veuillez appeler le service à la clientèle de Peerless au 1-800-729-0307. Pour un écran à dos convexe ou concave Le Tableau de compatibilité avec l’écran permet de déterminer quelle fixation utiliser. Visitez www.peerlessmounts.com/1 pour obtenir un tableau de compatibilité complet pour ce support.
  • Page 24 ISSUED: 11-09-07 SHEET #: 202-9251-1 Adresse de notre site internet : www.peerlessmounts.com Service clientèle : 1-800-729-0307 ou 708-865-8870 © 2007, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners.
