Guide
NEC Display Solutions
Guide d'installation de Mur Vidéo
Configuration et réglages des écrans MultiSync
UN552V | UN552A | UX552S | UX552 | UN492S | UN492VS | UN462A | UN462VA
Guide d'installation simple et efficace
Ce guide vous aidera à le configurer rapidement et
correctement ce mur vidéo, afin de tirer pleinement parti
de ses fonctions spécifiques. Pour un résultat optimal,
lisez attentivement les instructions et suivez toutes les
étapes indiquées.
Important : Pour le déballage et la manipulation de l'équipe,
veuillez reporter au manuel d'installation inclus dans le
carton de chaque écran.
Principe de la configuration automatique
Tous les signaux d'entrée, y compris les signaux UHD, peuvent être
distribués sur le mur vidéo à l'aide de la fonction Tile Matrix. Les écrans
UNxx2 offrent plusieurs fonctions de configuration automatique (« AUTO
SETUP ») qui simplifient et accélèrent la configuration et la gestion du mur
vidéo. Pour pouvoir utiliser ces fonctions, les câbles DisplayPort, HDMI
et LAN doivent être connectés en série comme le montre l'illustration ci-
dessous.
ECRAN
PRINCIPAL
ID: 1
ID: 2
DisplayPort
HDMI
OPS
Media Player
LAN
ID: 6
ID: 5
ID: 7
ID: 8
Écran principal - Correspondance des entrées
et sorties
Pour des résultats visuels sans compromis, aucune conversion de signal
n'est nécessaire. Reportez-vous à la table de correspondance entre les
interfaces d'entrée et de sortie. En fonction de la source d'entrée requise,
utilisez le câble adéquat pour le chaînage en HDMI et/ou DisplayPort.
UNxx2/UXxx2 Gestion Chainage: ENTREE / SORTIE
ID: 3
OPS SLOT2 (DisplayPort)
ID: 4
ID: 9
Integrated Media Player
UN552S | UN552VS | UN552 |
®
ENTREE
DisplayPort
HDMI
DVI
OPS SLOT2 (HDMI)
SORTIE
DisplayPort OUT
HDMI OUT
1
Publicité
Manuels Connexes pour NEC MultiSync UN552S
Sommaire des Matières pour NEC MultiSync UN552S

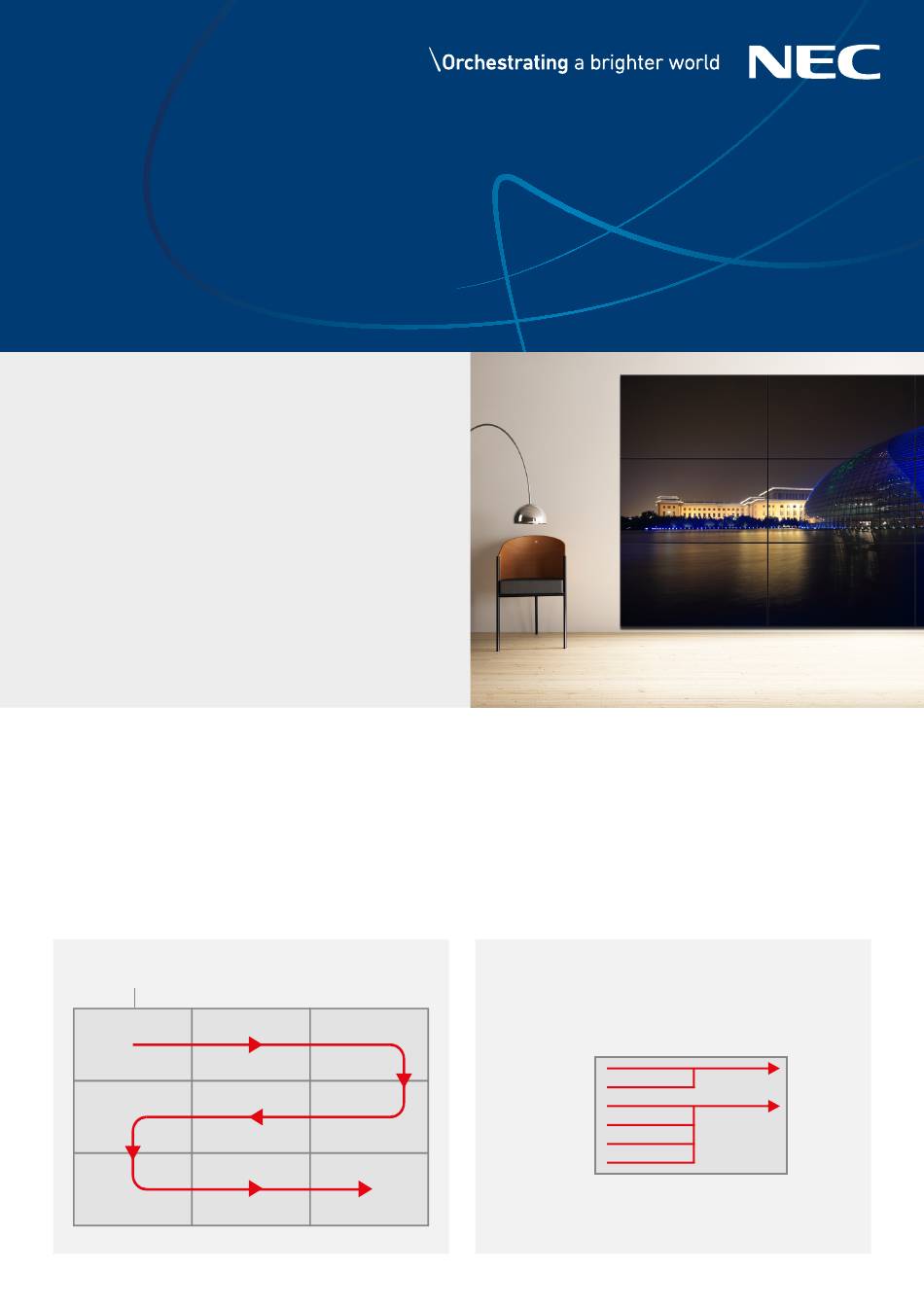

- Page 1 Guide NEC Display Solutions Guide d’installation de Mur Vidéo Configuration et réglages des écrans MultiSync UN552S | UN552VS | UN552 | ® UN552V | UN552A | UX552S | UX552 | UN492S | UN492VS | UN462A | UN462VA Guide d’installation simple et efficace Ce guide vous aidera à...
