8 | CDR 900 | Description du Produit
4.11.2
Interfaces de Protocoles
Les interfaces de protocoles prises en charge par le
CDR 900 sont les suivantes. En fonction du véhicule
l'outil du CDR qui se connecte au logiciel du CDR choisit
automatiquement le protocole nécessaire et l'interface
physique pour la communication avec les réseaux de
véhicules pris en charge*.
► SAE J1939 (3 canaux indépendants) • SAE J1708/
J1587
► SAE J1850 VPW / PWM
► SAE 2740 (GM UART)
► SAE J2818 – KWP1281
► SAE J2284 à 125/250/500 kbits
► SAE J2411 (CAN GM à un seul fil) • SAE J2610
► ISO 13400 - DoIP
► ISO 15765
► ISO 14230 – KWP 2K
► ISO 9141-2
► ISO 11898-1 CAN-FD
► ISO 11898-3 (CAN de tolérance de panne) • GMW
3110 (GM LAN)
*Le CDR 900 est capable de prendre en charge les protocoles
et les interfaces physiques ci-dessus ; cependant, cela
n'implique pas que le logiciel du CDR utilise effectivement tous
les protocoles et interfaces physiques inventoriés pour les
véhicules qui sont actuellement pris en charge.
4.12

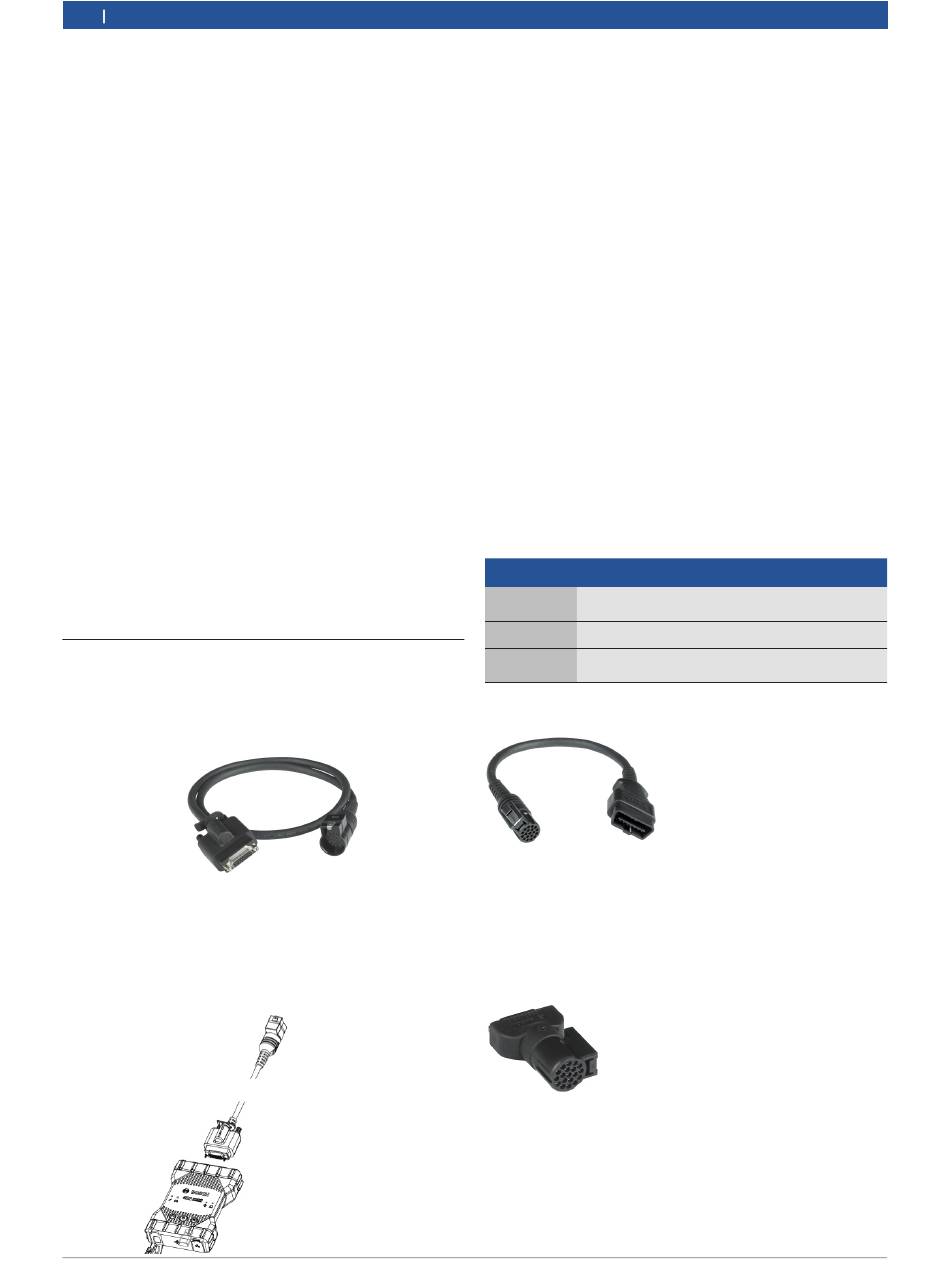

Descriptions de Composants Matériels
du CDR 900
4.12.1
Câbles d'alimentation et d'interface du CDR 900
(P/N : 1699200602)
Ce câble est indispensable pour mettre sous tension l'appareil
CDR 900 pendant la configuration, l'enregistrement, la
programmation et ultérieurement, lors de la connexion aux
véhicules et aux ECU pour télécharger les données EDR.
Une fois connecté, vous pouvez choisir de laisser le câble
d'alimentation et d'interface du CDR connecté à votre
Câbles d'alimentation et
d'interface du CDR 900
|
1699200755
2019-10-28
Transférer l'alimentation électrique de 12V aux ECU
L'appareil CDR est capable de se connecter à et à récupérer
directement les données EDR directement des ECU si les
électroniques DLC/OBD du véhicule sont endommagées ou
sont non accessibles. Connecter le CDR 900 directement à un
ECU pour télécharger les données EDR nécessite un câble
CDR spécifique du véhicule et probablement un adaptateur tel
que l'adaptateur FlexRay du CDR 500. Le processus exige
également de fournir une alimentation CC de 12V à l'ECU
avant de communiquer avec lui. Le CDR 900 fournit une
alimentation CC de 12V à l'ECU par le câble d'alimentation
et d'interface du CDR 900 lorsqu'une source électrique
externe de 12V comme l'alimentation électrique du CDR (P/N:
02002435) ou la batterie du véhicule y est connectée. Au
moment approprié pendant le téléchargement, le logiciel de
l'appareil CDR signale au CDR 900 de commuter l'alimentation
électrique CC de 12V via le câble CDR à l'ECU avant de
communiquer avec et de télécharger les données EDR. Une
fois terminé, l'appareil CDR interrompt l'alimentation de l'ECU.
Un voyant lumineux LED sur le câble d'alimentation du
CDR 900 donne le statut de la commutation de puissance à
l'ECU. Le tableau ci-dessous décrit les couleurs de la LED
pendant le processus de téléchargement.
Couleur LED
Statut
Jaune
Une alimentation électrique CC de 12V est appliquée
mais la puissance n'est pas commutée à l'ECU
Vert
Une alimentation CC de 12V est commutée à l'ECU
Pas
Une alimentation CC de 12V n'est pas appliquée ou le
d'éclairage
câble est défectueux
4.12.2
Câble DLC/OBD J1962 (P/N : 1699200615)
Le câble OBD/DLC J1962 est utilisé lors du téléchargement
des données EDR lorsqu'il est connecté au connecteur
DLC/OBD du véhicule et l'autre extrémité branchée dans le
câble d'alimentation et d'interface du CDR 900.
4.12.3
Câble Adaptateur d'héritage Du D2ML, CDR
(P/N : 1 1699200616)
Cet adaptateur est nécessaire pour connecter les câbles CDR
(d'héritage) existants en direct au module au câble d'interface
et d'alimentation du CDR 900. Bien que les nouveaux câbles
CDR en direct au module du CDR 900 n'exigeront pas cet
adaptateur, plusieurs câbles CDR d'héritage exigeront cet
adaptateur car la prise en charge de vieux véhicules est
transférée au nouvel appareil du CDR 900.
Bosch Automotive Service Solutions Inc.
