Levelflex FMP51, FMP52, FMP54
Les sondes coaxiales peuvent être raccourcies à 80 mm (3,2 in) max. de
l' e xtrémité. Elles sont équipées à l' i ntérieur de disques de centrage qui
maintiennent la tige au centre du tube. Les disques de centrage sont maintenus
avec des bords relevés sur la tige. Il est possible de raccourcir la tige jusqu' à env.
10 mm (0,4 in) sous le disque de centrage.
Pour raccourcir la sonde coaxiale, scier l' e xtrémité inférieure.
6.5.3 Montage de l'appareil

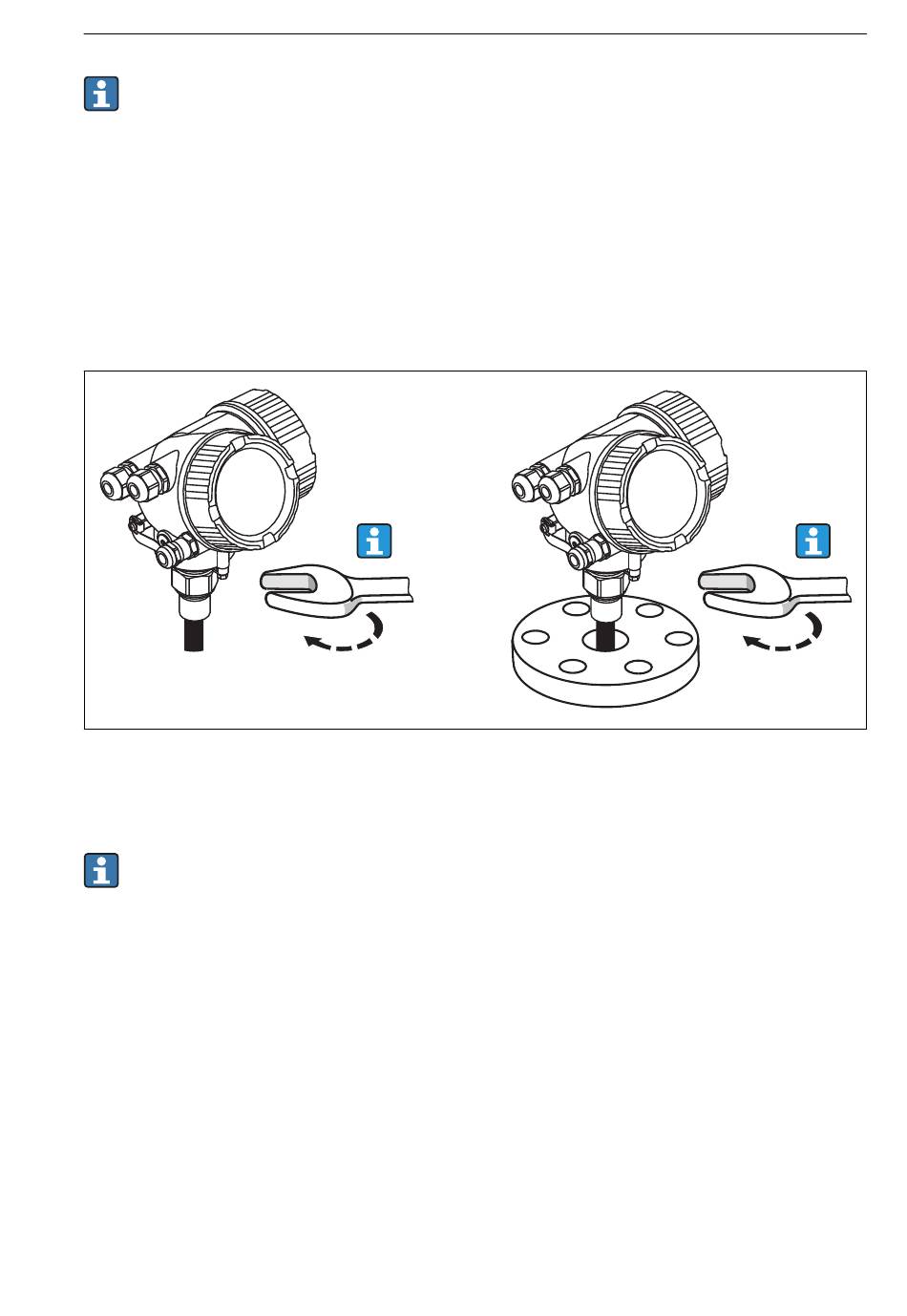

Monter des appareils avec raccord fileté
Visser l' a ppareil avec le raccord fileté dans un manchon ou une bride et le fixer à la cuve
de process.
• Ne visser qu' à la tête hexagonale :
– Raccord fileté 3/4" : clé à molette 36 mm
– Raccord fileté 1-1/2" : clé à molette 55 mm
• Couple de serrage maximal autorisé :
– Raccord fileté 3/4" : 45 Nm
– Raccord fileté 1-1/2" : 450 Nm
• Couple de serrage recommandé en cas d' u tilisation du joint en fibre aramide
fourni et d' u ne pression de process de 40 bar :
– Raccord fileté 3/4" : 25 Nm
– Raccord fileté 1-1/2" : 140 Nm
• Dans le cas d' u n montage dans une cuve métallique, veiller au bon contact
métallique entre le raccord process et la cuve.
Monter des appareils avec bride
Pour le montage avec joint, utiliser des boulons métalliques non peints pour garantir un
bon contact électrique entre la bride de process et la bride de la sonde.
Endress+Hauser
Montage
A0012528
