Levelflex FMP51, FMP52, FMP54
6.3 Fixation de la sonde

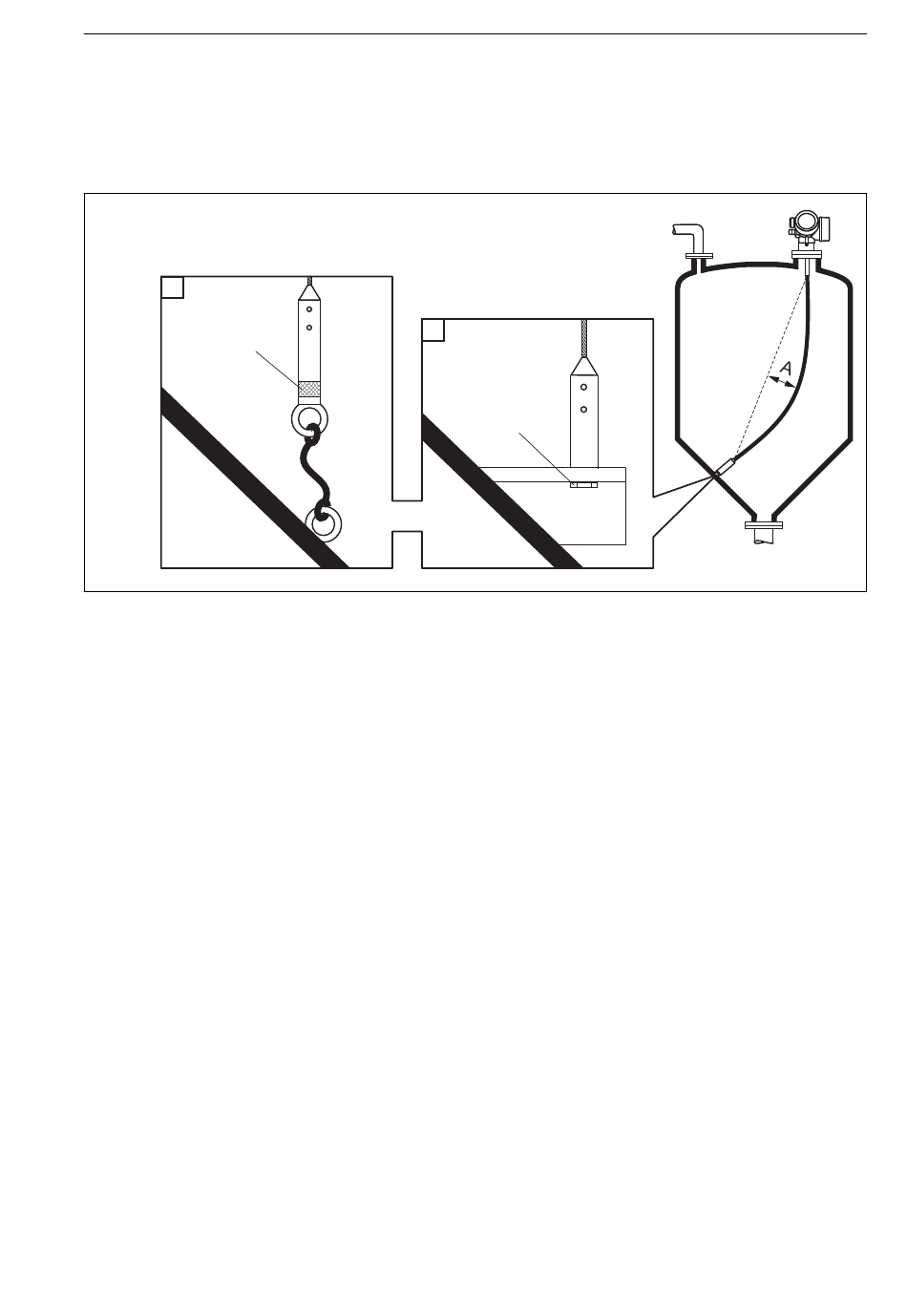

6.3.1 Fixation des sondes à câble
C
2
A Flèche : ≥ 10 mm/(1 m de longueur de sonde) [0.12 in/(1 ft de longueur de sonde)]
B Fixation reliée à la terre de façon sûre
C Fixation isolée de façon sûre
1 Fixation dans le raccord taraudé du contrepoids de la sonde
2 Kit de montage isolé
• L' e xtrémité de la sonde à câble doit être fixée sous les conditions suivantes :
si, faute de quoi, la sonde entre en contact par moments avec la paroi de la cuve, le
cône, les éléments internes ou autres.
• Pour la fixation, l' e xtrémité basse du contrepoids de la sonde est taraudée :
Câble 4 mm (1/6"), 316 : M14
• La fixation doit être reliée à la terre ou isolée de façon sûre. Si la fixation avec une
isolation sûre n' e st pas possible d' u ne autre manière : utiliser le kit de montage isolé .
• Pour éviter une charge de traction extrêmement élevée (par ex. par dilatation
thermique) et le risque de rupture du câble, le câble ne doit pas être tendu. Flèche
nécessaire : ≥ 10 mm/(1 m de longueur de câble) [ 0.12 in/(1 ft de longueur de
câble)]. Résistance à la traction des sondes à câble :
6.3.2 Fixation des sondes à tige
• Pour l' a grément Ex : Pour des longueurs de sonde ≥3 m (10 ft), un étayage est
nécessaire.
• Une fixation est en général nécessaire en cas d' é coulement horizontal (par ex. par un
agitateur) ou de fortes vibrations.
• Ne fixer les sondes à tige que directement à leur extrémité.
Endress+Hauser
B
1
Montage
A0012609
19
