ADSKILLELSE AF SYSTEM 5000
Husk først at demontere tilslutningsklemmerne med farlig spænding.

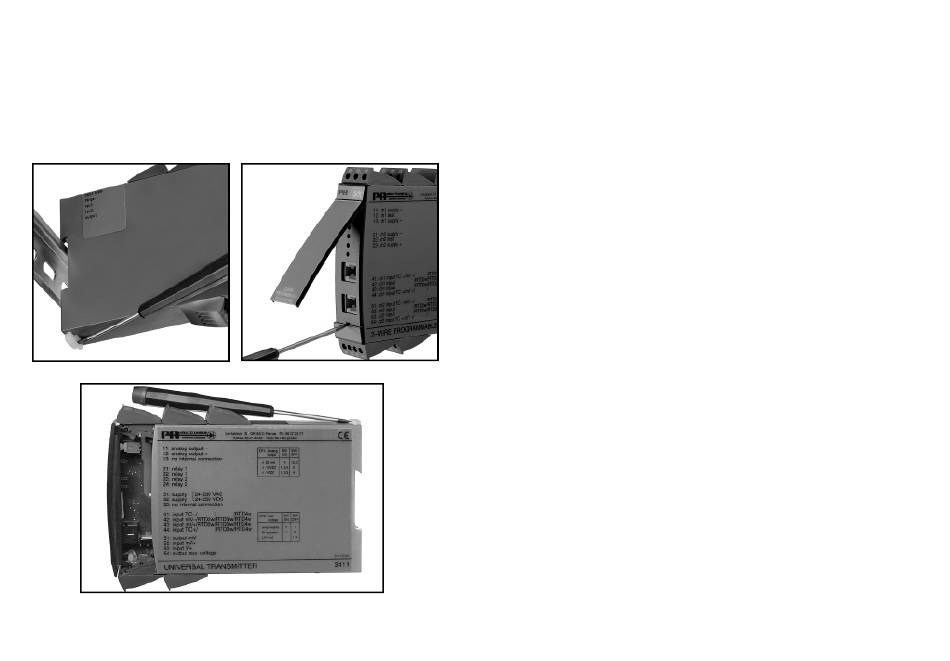

Modulet frigøres fra DIN-skinnen ved at løfte i den nederste lås, som vist på
billede 1.
Printet udtages derefter ved at løfte i den øverste lås og samtidig trække ud i
frontpladen, se billede 2.
Nu kan switche og jumpere ændres.
Programmeringsstikket er tilgængeligt ved at åbne fronten som vist på billede 3.
Billede 1: Frigørelse fra DIN-skinne.
Billede 2: Udtagelse af print.
6
All manuals and user guides at all-guides.com
Billede 3: Adgang til programmeringsstik.
UNIVERSAL TRANSMITTER 5111
• Programmerbar via standard PC
• Galvanisk adskilt, ATEX EEx som option
• Grænsekontakter som option
• For DIN-skinne montering
• Universel spændingsforsyning
• Aftagelige klemmer
GENERELT:
PRetrans transmitteren konfigureres til den aktuelle opgave ved hjælp af en PC
med opsætningsprogrammet PReset 5000 med tilhørende optisk link til kommu-
nikation mellem transmitter og en DOS-baseret PC.
Opto Link 5901 er et konfigurationskit med optisk link og PC kabel, samt pro-
grammet PReset 5000, for opsætning af 5111 og 5511.
Transmitteren leveres færdigkonfigureret efter specifikation, eller man kan vælge
selv at konfigurere ved hjælp af PReset 5000 programmet.
Transmitterens indgang kan programmeres som TC-, RTD- og mod standsindgang
samt unipolær eller bipolær mV-, mA- og spændingsindgang. Ud gangen kan væl-
ges mellem unipolært / bipolært strøm- eller spæn dings signal.
Med relæ-optionen er det muligt at indlægge grænseværdier og få digitale on/off
signaler i forbindelse med temperaturfølere eller strøm- / spændingssignaler.
Yderligere er det muligt at indlægge specielle lineariseringstabeller f.eks. i forbin-
delse med måling på ulineære signaler.
INDGANGSTYPER:
Termoelementindgang: (TC) med 15 bit bipolær opløsning for standard ter-
moelementer i temperaturområder efter standarderne IEC 584, DIN 43710
eller ASTM E988-90. CJC-kompensering med Pt100 føler i tilslutningsklemme
(option - type nr. 5912), ekstern Pt100 føler eller fast CJC (termostatboks).
Mulighed for følerfejlsdetektering.
RTD-indgang i områder med 16 bit opløsning for Pt100, Ni100 i temperaturom-
råder efter standarden IEC 751 / DIN 43760. Mulighed for op sæt n ing i multipla af
hovedtypen (f.eks. Pt50 og Ni1000).
Automatisk kabelkompensering ved 3- eller 4-leder følertilslutning. Ved 2-leder
følertilslutning er det muligt at udkompensere kabelmodstand via kalibrerings-
knap i front.
Mulighed for følerfejlsdetektering.
7
