Raccordement électrique
36

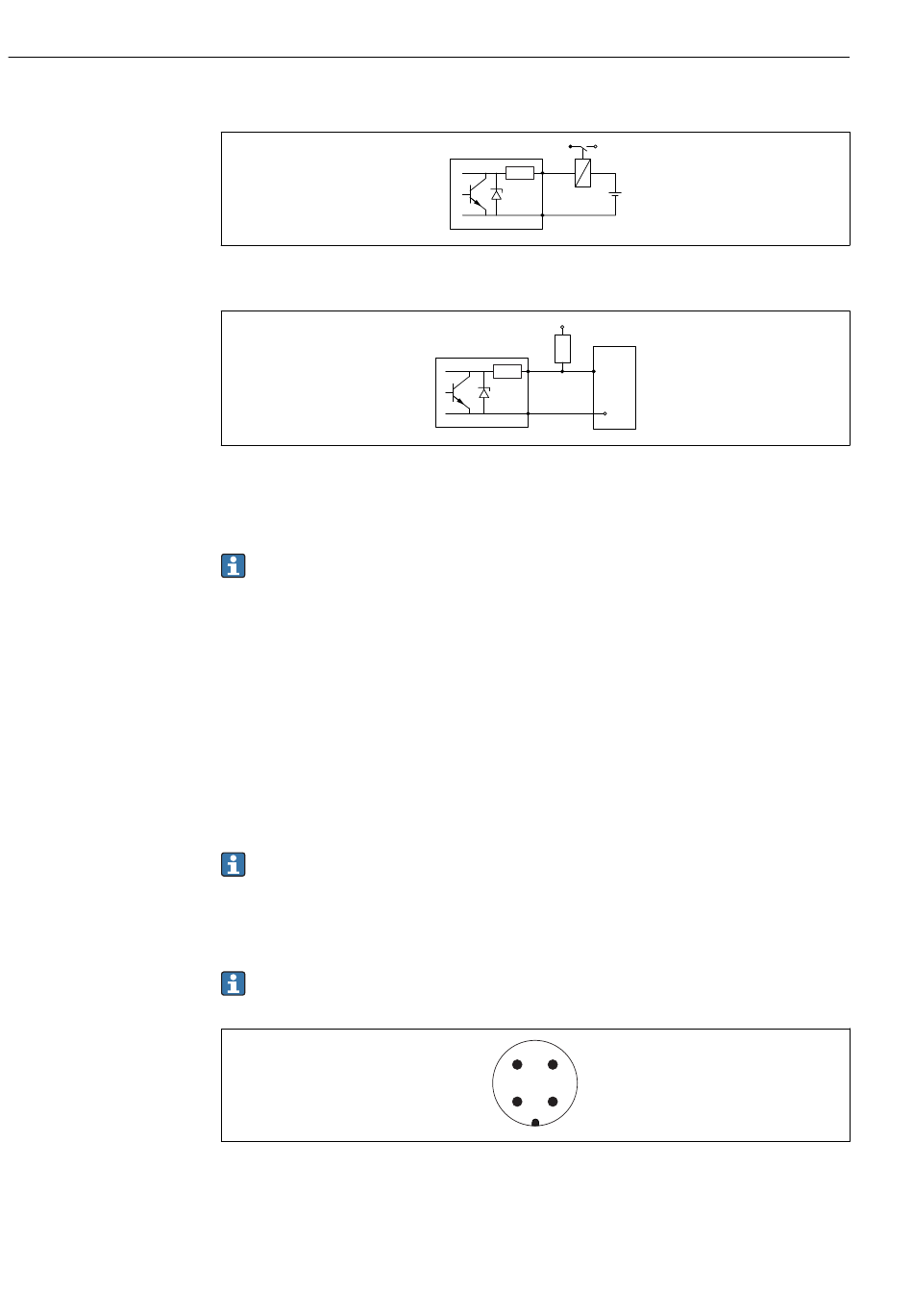

Exemples de raccordement de la sortie tout ou rien
 10 Raccordement d' u n relais
 11 Raccordement à une entrée numérique
1 Résistance de pull-up
2 Entrée numérique
Pour une immunité aux interférences optimale, il est recommandé de raccorder une
résistance externe (résistance interne du relais ou résistance de pull-up) < 1 000 Ω.
7.1.2 Spécification de câble
• Appareils sans protection intégrée contre les surtensions
Bornes à ressort enfichables pour sections de fil 0,5 ... 2,5 mm
• Appareil avec protection intégrée contre les surtensions
Bornes à visser pour sections de fil 0,2 ... 2,5 mm
• Pour une température ambiante T
températures T +20 K.
U
FOUNDATION Fieldbus
Endress+Hauser recommande l' u tilisation d' u ne paire torsadée blindée.
Pour plus d' i nformations sur les spécifications de câble, voir le manuel de mise en
service BA00013S "FOUNDATION Fieldbus Overview",
la Directive FOUNDATION Fieldbus et la norme IEC 61158-2 (MBP).
7.1.3 Connexion d'appareil
Dans le cas des versions de l' a ppareil munies d' u n connecteur, il n' e st pas nécessaire
d' o uvrir le boîtier pour raccorder le câble de signal.
 12 Affectation des broches du connecteur 7/8"
1 Signal -
2 Signal +
3 Non utilisée
4 Blindage
Levelflex FMP53 FOUNDATION Fieldbus
3+
R
+
i
-
4-
+
1
2
3+
R
i
4-
2 (24 ... 14 AWG)
≥60 °C (140 °F) : utiliser un câble pour des
U
1 3
2 4
A0015909
A0015910
2 (20 ... 14 AWG)
A0011176
